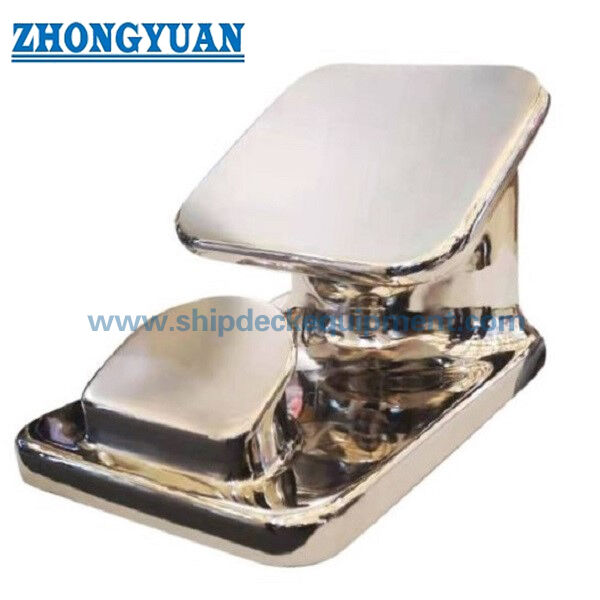

অভ্যন্তরীণ বার্গ এবং ওয়ার্কবোটের জন্য 10 ইঞ্চি পোলিশ স্টেইনলেস স্টিলের ফিক্সড ট্যাগিং চক

অভ্যন্তরীণ বার্গ এবং ওয়ার্কবোটের জন্য 10 ইঞ্চি পোলিশ স্টেইনলেস স্টিলের ফিক্সড ট্যাগিং চক

পণ্যের সংক্ষিপ্ত বিবরণ

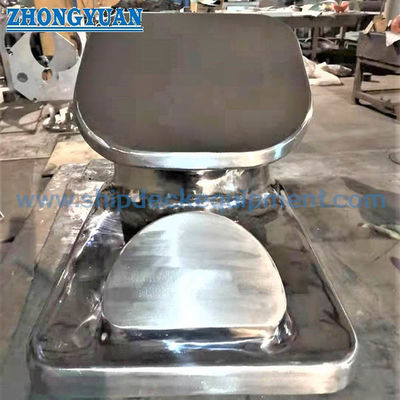

10 ইঞ্চি পোলিশ স্টেইনলেস স্টিলের ফিক্সড ট্যাগিং চক একটি কাস্ট ডেক ফিটিং যা ট্যাগিং তার, সিন্থেটিক ট্যাগিং লাইন, বা একটি সংজ্ঞায়িত লিড পয়েন্টের মাধ্যমে বার্জ রিগিং গাইড করতে ব্যবহৃত হয়।এটি মূলত আমেরিকান অভ্যন্তরীণ বাল্ক বার্গগুলির জন্য ডিজাইন করা হয়েছে, ট্যাংক বার, ওয়ার্কবোট, টোবোট, এবং সম্পর্কিত বন্দর বা ফ্লিট অপারেশন যেখানে একটি নির্দিষ্ট, মসৃণ দড়ি যোগাযোগ পথ প্রয়োজন।

এক টুকরো স্টেইনলেস স্টিলের ঢালাই লাইন পথের তীব্র স্থানীয় যোগাযোগ হ্রাস করার জন্য একটি বাঁকা গলা এবং বৃত্তাকার বিভাগের রূপান্তর ব্যবহার করে।আয়না বা উচ্চ পোলিশ সমাপ্তি পৃষ্ঠের মসৃণতা উন্নত করে এবং রুটিন পরিষ্কার সহজ করে তোলে, যখন চূড়ান্ত নির্বাচনটি টানা বিন্যাস, লাইন ব্যাসার্ধ, লোড দিক, সীসা কোণ, সমর্থন ডেক বা বলওয়ার্ক কাঠামো, পরিদর্শন সুযোগ এবং অনুমোদিত জাহাজের অঙ্কন দ্বারা যাচাই করা আবশ্যক.

দ্রুত বিবরণী

• নামমাত্র প্রকারঃ 10 ইঞ্চি স্থায়ী টানা চক → অভ্যন্তরীণ বার্জ এবং ওয়ার্কবোড টানা ব্যবস্থাগুলির জন্য কম্প্যাক্ট স্থির লাইন গাইড।
• নামমাত্র SWL: 65 t যেমন সরবরাহ করা হয় → লোডের দিক, অনুমোদিত সীসা কোণ, নকশা ফ্যাক্টর এবং অনুমোদিত ভিত্তি অর্ডার করার আগে নিশ্চিত করা আবশ্যক।
• প্রধান মাত্রাঃ A 534 × B 435 × C 370 মিমি → ডেক বা বুলেটারের বিন্যাস পর্যালোচনার জন্য মূল এনভেলপ মাত্রা।
• ঢালাই উপাদানঃ SUS304 বা SUS316 হিসাবে নির্দিষ্ট স্টেইনলেস স্টীল → সঠিক ঢালাই গ্রেড, রসায়ন, তাপ চিকিত্সা, এবং MTC ভিত্তি নিশ্চিত করা হবে।
• উত্পাদন প্রক্রিয়াঃ সিলিকা-সোল ইনভেস্টমেন্ট কাস্টিং → চূড়ান্ত পলিশিংয়ের আগে নিয়ন্ত্রিত জ্যামিতি এবং একটি মসৃণ কাস্ট পৃষ্ঠকে সমর্থন করে।
• পৃষ্ঠের সমাপ্তিঃ উচ্চ পোলিশ, আয়না পোলিশ, বা হালকা পোলিশ → দড়ি-যোগাযোগের প্রয়োজনীয়তা, চেহারা এবং রক্ষণাবেক্ষণ পছন্দ অনুযায়ী নির্বাচন করুন।
• পরিদর্শন বিকল্পঃ রেডিওগ্রাফিক পরীক্ষা এবং টান-লোড টেস্ট → পরিসীমা, পরীক্ষার লোড, গ্রহণযোগ্যতা মানদণ্ড এবং সাক্ষ্য পরিকল্পনা সম্মত করা আবশ্যক।
• একক ওজনঃ প্রায় 90 কেজি → হ্যান্ডলিং, ফাউন্ডেশন পরিকল্পনা, প্যাকিং এবং মালবাহী অনুমানের জন্য দরকারী।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

প্রথম ধাপ:অ্যাপ্লিকেশন জাহাজ এবং ট্যাগিং ব্যবস্থা নিশ্চিত করুনঃ অভ্যন্তরীণ বাল্ক বারজ, ট্যাঙ্ক বারজ, ওয়ার্কবোট, ট্যাগবোট, pushboat, বন্দর ট্যাগ, বা ফ্লিট পরিষেবা।

দ্বিতীয় ধাপঃলাইন টাইপ এবং ব্যাসার্ধ, প্রত্যাশিত সর্বাধিক লাইন লোড, লোড দিক, অনুভূমিক এবং উল্লম্ব লিড কোণ, এবং 65 টন SWL একটি সংজ্ঞায়িত ডিজাইন দিক প্রযোজ্য কিনা তা নিশ্চিত করুন।

তৃতীয় ধাপঃডেক বা বোলওয়ার্কের বেধ, শক্তিশালীকরণ, ওয়েড প্রস্তুতি এবং উপলব্ধ মাউন্ট স্পেস সহ ইনস্টলেশন অবস্থান এবং সমর্থন কাঠামোর অঙ্কন সরবরাহ করুন।

চতুর্থ ধাপ:ASTM, JIS, EN বা প্রকল্পের উপকরণের নামকরণ, তাপ চিকিত্সার অবস্থা এবং উপকরণের ট্রেসেবিলিটি সহ প্রয়োজনীয় কাস্ট স্টেইনলেস গ্রেডটি নিশ্চিত করুন।

পঞ্চম ধাপঃপলিশিং স্তর এবং পরিদর্শন পরিকল্পনা নিশ্চিত করুনঃ চাক্ষুষ এবং মাত্রিক পরিদর্শন, RT ব্যাপ্তি, টান-লোড বা প্রমাণ-লোডের প্রয়োজনীয়তা, পরীক্ষার ফিক্সচার, গ্রহণযোগ্যতা মানদণ্ড এবং সাক্ষীর প্রয়োজনীয়তা।

ষষ্ঠ ধাপঃপরিমাণ, প্রয়োজনীয় শংসাপত্রের ক্ষেত্র, শ্রেণী সংস্থা বা মালিকের প্রয়োজনীয়তা, সরবরাহের গন্তব্য, প্রয়োজনীয় বিতরণ সময় এবং পণ্য বা ইনস্টলেশনের ছবি যদি উপলব্ধ থাকে তবে সরবরাহ করুন।

কাঠামো

One-piece stainless steel casting | Fixed deck or bulwark mounting body | Curved towing-line throat | Rounded section transitions | Polished rope-contact surface | Load-transfer area to supporting vessel structure

কাস্টিং, ট্যাগিং এবং ইনস্টলেশনের সুবিধা

• বাঁকা দড়ি-যোগাযোগ পথটি চটকতে ধারালো প্রান্ত এবং আকস্মিক স্থানীয় বাঁক হ্রাস করার সময় নির্বাচিত সীসা মাধ্যমে টানা তার বা দড়ি গাইড করতে সহায়তা করে।
• খণ্ডের ঘূর্ণায়মান পরিবর্তনগুলি ঢালাইয়ের মাধ্যমে একটি মসৃণ কাঠামোগত লোড পথকে সমর্থন করে; চূড়ান্ত নকশা দিক এবং অনুমোদিত পাশের নেতৃত্ব এখনও গণনা বা অনুমোদিত অঙ্কন দ্বারা যাচাই করা উচিত।
• সিলিকা-সোল কাস্টিং রুক্ষ স্যান্ড-কাস্টিং সমাপ্তির তুলনায় আরও শক্ত পৃষ্ঠ এবং মাত্রা নিয়ন্ত্রণ সমর্থন করতে পারে,কিন্তু কাস্টিং এর দৃঢ়তাকে ত্রুটিমুক্ত বলে বর্ণনা করার পরিবর্তে সম্মত পরিদর্শন পরিধি দ্বারা প্রমাণিত হতে হবে.
• একটি পোলিশ স্টেইনলেস স্টীল যোগাযোগ পৃষ্ঠ লাইন পথে লেপ ক্ষতি হ্রাস এবং পরিষ্কার সহজতর করতে পারেন; এটি পরিধান, বিকৃতি, জারা জন্য পরিদর্শন প্রয়োজন অপসারণ না,বা দড়ি ক্ষতি.
• যখন ক্লোরাইড প্রতিরোধের প্রয়োজন হয় তখন সাধারণত SUS316- টাইপ উপাদান বিবেচনা করা হয়, যখন প্রকৃত ঢালাই গ্রেড এবং পরিষেবা পরিবেশ ক্রয়ের স্পেসিফিকেশনে উল্লেখ করা উচিত।
• চক এবং এর ডেক বা বলওয়ার্ক ফাউন্ডেশন এক লোড-ট্রান্সফার সিস্টেম হিসাবে কাজ করে। ফাউন্ডেশন নকশা, শক্তিশালীকরণ, ঝালাই বিবরণ,এবং ইনস্টলেশন পরিদর্শন তাই নিজেই ঢালাই হিসাবে গুরুত্বপূর্ণ.
• প্রকল্পের প্রয়োজনীয়তা অনুসারে RT এবং টান-লোড টেস্টিংয়ের ব্যবস্থা করা যেতে পারে, তবে পরীক্ষার অঞ্চল, পরীক্ষার লোড, ধরে রাখার সময়, গ্রহণযোগ্যতা মানদণ্ড এবং সাক্ষী পয়েন্টগুলি উত্পাদনের আগে নিশ্চিত করা উচিত।

কাস্টম অ্যাট্রিবিউট

• পণ্যের ধরনঃস্থির ট্যাগিং চক → ট্যাগিং বা রিগিং লাইনগুলি গাইড করার জন্য ব্যবহৃত একটি নন-লিফটিং ডেক ফিটিং।
• প্রাথমিক বাজার:আমেরিকান অভ্যন্তরীণ জলপথের জাহাজ → বাল্ক বারজ, ট্যাঙ্ক বারজ, ওয়ার্কবোট, টোবোট এবং ফ্লিট অপারেশনগুলির জন্য।
• নামমাত্র আকারঃ10 ইঞ্চি → নিশ্চিত করুন যে এটি লাইন খোলার, পণ্য সিরিজ, বা গ্রাহকের অঙ্কন নামকরণ বোঝায় কিনা।
• নামমাত্র লোডঃ65 টন SWL যেমন সরবরাহ করা হয় → ডিজাইন দিক, সীসা কোণ, নিরাপত্তা ফ্যাক্টর, পরীক্ষার লোড এবং অনুমোদনের ভিত্তি নিশ্চিত করুন।
• উপাদানঃSUS304 / SUS316 কাস্ট স্টেইনলেস স্টীল → সঠিক কাস্টিং স্ট্যান্ডার্ড এবং গ্রেড পিও এবং উপাদান শংসাপত্রের উপর উল্লেখ করা উচিত।
• কাস্টিং প্রক্রিয়াঃসিলিকা-সোল ইনভেস্টমেন্ট কাস্টিং → নিয়ন্ত্রিত জ্যামিতি এবং পলিশিংয়ের আগে পৃষ্ঠের মান উন্নত করার জন্য নির্বাচিত।
• সারফেস ট্রিটমেন্টঃউচ্চ পোলিশ / আয়না পোলিশ / হালকা পোলিশ → শুধুমাত্র সমস্ত পৃষ্ঠ বা দড়ি-যোগাযোগ পৃষ্ঠের উপর প্রয়োজনীয় সমাপ্তি নির্ধারণ করুন।
• গুণমান নিয়ন্ত্রণঃRT এবং টান-লোড টেস্ট উপলব্ধ → সম্মত পদ্ধতি, গ্রহণযোগ্যতা মান এবং সাক্ষী সুযোগ সাপেক্ষে।
• শংসাপত্রের পরিধিঃপ্রস্তুতকারকের পরিদর্শন প্রতিবেদন, উপাদান শংসাপত্র এবং শ্রেণী সম্পর্কিত ডকুমেন্টেশন → অর্ডার এবং অনুমোদনের পদ্ধতি অনুযায়ী উপলব্ধ।

কিভাবে কাজ করে

Towing wire or rope approaches the chock → The curved polished throat controls the line lead → Contact load is distributed through the cast body → The fixed mounting and reinforced vessel structure transfer the load into the deck or bulwark

অ্যাপ্লিকেশন

আমেরিকান অভ্যন্তরীণ বাল্ক বার্গার∙ ট্যাংক বার্গার এবং তেল বার্গার∙ ওয়ার্কবোট∙ ট্যাগবোট এবং পুলবোটগুলি অঙ্কন দ্বারা অনুমোদিত∙ হারবার এবং ফ্লিট ট্যাগিং ব্যবস্থা∙ নতুন বিল্ডিং এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

এবিএস-সম্পর্কিত অনুমোদন বা পরিদর্শন উপস্থিতি শুধুমাত্র প্রকল্পের স্পেসিফিকেশন, অনুমোদিত অঙ্কন, পরিদর্শন সুযোগ এবং শ্রেণী পদ্ধতি অনুযায়ী ব্যবস্থা করা যেতে পারে।ক্রয় আদেশ অনুযায়ী প্রস্তুতকারকের পরিদর্শন রেকর্ড এবং উপাদান শংসাপত্র উপলব্ধ.

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১:৬৫ টনের SWL কি প্রতিটি ট্যাগিং দিকের জন্য ব্যবহার করা যেতে পারে?

A1:না. সরবরাহিত SWL একটি সংজ্ঞায়িত লোড দিক এবং অনুমোদিত সীসা কোণ পরিসীমা আবদ্ধ করা আবশ্যক। জাহাজের ডিজাইনার বা শ্রেণী অনুমোদিত অঙ্কন শক, ভিত্তি, শক্তিশালীকরণ নিশ্চিত করা উচিত,এবং প্রকৃত ট্যাগিং জ্যামিতি জন্য ঢালাই বিন্যাস.

প্রশ্ন ২:SUS304 বা SUS316 কি অভ্যন্তরীণ বার্গ সার্ভিসের জন্য বেছে নেওয়া উচিত?

A2:নির্বাচন জল রসায়ন, ক্লোরাইড এক্সপোজার, পরিষ্কারের অনুশীলন, লোড পরিবেশ, এবং প্রকল্প উপাদান স্পেসিফিকেশন উপর নির্ভর করে।যখন ক্লোরাইড প্রতিরোধের উন্নতি প্রয়োজন তখন সাধারণত SUS316- টাইপ রাসায়নিক বিবেচনা করা হয়, কিন্তু কাস্ট গ্রেড এবং শংসাপত্রের সঠিক নাম নিশ্চিত করতে হবে।

প্রশ্ন ৩ঃডিফল্টরূপে RT, টল-লোড টেস্টিং এবং ABS সার্টিফিকেশন অন্তর্ভুক্ত আছে কি?

A3:নং. RT কভারেজ, গ্রহণযোগ্যতা মানদণ্ড, প্রমাণ বা টান-পরীক্ষার লোড, ধরে রাখার সময়, সাক্ষীর উপস্থিতি এবং ABS ডকুমেন্টেশন উদ্ধৃতি দেওয়ার আগে সংজ্ঞায়িত করা উচিত।ক্লাস অনুমোদন জাহাজ প্রকল্প এবং অনুমোদন পদ্ধতির সাপেক্ষে.
