পাঁচ-রোলার ইউনিভার্সাল ফেয়ারলেড | জাহাজ নোঙর এবং টাগিংয়ের জন্য ISO 13733 টাইপ 5RL / 5RR

পাঁচ-রোলার ইউনিভার্সাল ফায়ারলিড ---- আইএসও ১৩৭৩৩ টাইপ ৫আরএল / ৫আরআর জাহাজ মোরিং এবং ট্যাগিং জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

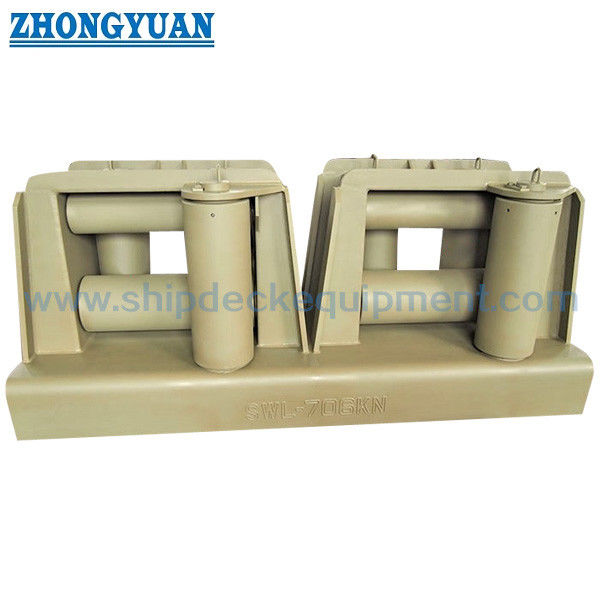

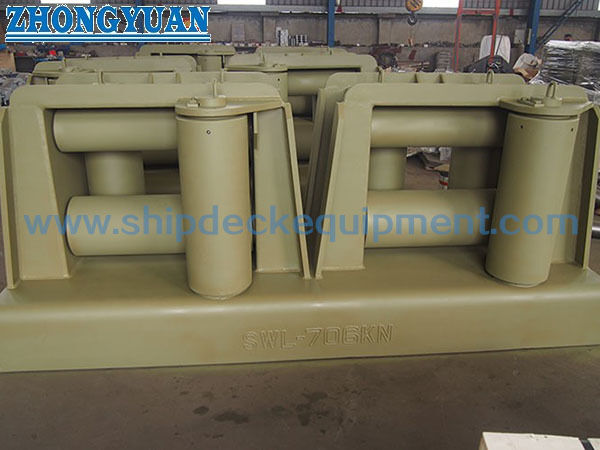

The ISO 13733 Type 5RL / 5RR five-roller universal fairlead is a welded shipboard rope-guiding fitting with one four-roller rope-passing opening and one additional vertical guide roller on the left or right side. It is installed at a designed mooring or towing station to lead the line between the inboard deck arrangement and the outboard direction while controlling side entry and reducing sliding contact against fixed steel edges.

টাইপ 5RL এবং টাইপ 5RR হল আয়না কনফিগারেশন। সঠিক হাতটি জাহাজের সাধারণ বিন্যাস, স্ট্যান্ডার্ড দেখার দিক এবং প্রকৃত লাইন পদ্ধতির বিরুদ্ধে নিশ্চিত করা উচিত।নামমাত্র আকার প্রধান রোলের বাইরের ব্যাসার্ধের সাথে সম্পর্কিত; উপসর্গ A, B, এবং C একই রোল ব্যাসার্ধের সাথে বিভিন্ন SWL কনফিগারেশন চিহ্নিত করে। স্ট্যান্ডার্ড শক্তি বেস রেফারেন্স তারের-রোড ব্যাসার্ধ ব্যবহার করে, যখন প্রকৃত রোপ নির্মাণ, MBL,বাঁক ব্যাসার্ধের প্রয়োজনীয়তা, লাইন লিড, এবং অনুমোদিত বোর্ড SWL প্রকল্প-নির্দিষ্ট রয়ে যায়।

দ্রুত বিবরণী

• প্রকারঃ আইএসও ১৩৭৩৩ প্রকার ৫আরএল / ৫আরআর → একটি কর্ড-পাস খোলার সাথে বাম বা ডানদিকে একটি অতিরিক্ত গাইড রোলার।
• নামমাত্র আকারঃ 140 / 160 / 180 / 200 / 250 / 300A / 300B / 400A / 400B / 400C → নামমাত্র আকার প্রধান বেলন বাইরের ব্যাসার্ধ সিরিজ অনুসরণ করে।
• রেফারেন্স SWL: 137 থেকে 1373 kN (14 থেকে 140 টন) → প্রকৃত বোর্ড SWL অবশ্যই ভিত্তি এবং ডেকের নীচের শক্তিশালীকরণ বিবেচনা করতে হবে এবং স্ট্যান্ডার্ড নাম্বার অতিক্রম করতে হবে না।
• রেফারেন্স তারের দড়ি ব্যাসার্ধঃ 14 থেকে 44 মিমি → প্রতিটি দড়ি নির্মাণের জন্য স্বয়ংক্রিয় নিশ্চিতকরণ নয়, স্ট্যান্ডার্ড লোড-মূল্যায়ন ভিত্তিতে ব্যবহৃত হয়।
• গণনা করা 5R ওজনঃ 194 থেকে 2516 কেজি → শিপইয়ার্ড হ্যান্ডলিং, ফাউন্ডেশন নকশা, উত্তোলন ব্যবস্থা, প্যাকিং এবং মালবাহী পরিকল্পনা জন্য গুরুত্বপূর্ণ।
• উত্পাদিত কাঠামোঃ ওয়েল্ডেবল স্টিল প্লেট বা টিউব রোলার, কার্বন স্টিল অক্ষ, এবং ব্রোঞ্জ বা ব্রোঞ্জ বুশ → উপাদান গ্রেড নির্দিষ্ট শক্তি বেস পূরণ করার জন্য নির্বাচিত হয়।
• লোডের দিকঃ 5RL / 5RR টাইপের জন্য অনুভূমিক এবং উল্লম্ব লোডের ক্ষেত্রে পৃথকভাবে মূল্যায়ন করা হয় → প্রকৃত লাইন লিড কোণগুলি মোরিং এবং ট্যাগিং প্ল্যান থেকে নিশ্চিত করা উচিত।
• সারফেস ট্রিটমেন্টঃ Sa 2.5 ইপোক্সি শপ প্রাইমার দিয়ে ব্লাস্টিং একটি সাধারণ সরবরাহের ভিত্তি → চূড়ান্ত লেপ, গ্যালভানাইজিং, বা স্টেইনলেস স্টীল সমাপ্তি প্রকল্পের স্পেসিফিকেশনের সাপেক্ষে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

প্রথম ধাপ:টাইপ ৫আরএল বা টাইপ ৫আরআর নিশ্চিত করুন এবং জাহাজের অঙ্কনে দেখার দিক চিহ্নিত করুন; কেবল পোর্ট বা স্টার্বোর্ডের শব্দ থেকে হাতটি নির্বাচন করবেন না।

দ্বিতীয় ধাপঃসার্ভিস ডিউটি, দড়ি টাইপ, ব্যাসার্ধ, নির্মাণ, এমবিএল, দড়ি প্রস্তুতকারক, ন্যূনতম বাঁক ব্যাসার্ধ গাইড, এবং প্রত্যাশিত অনুভূমিক এবং উল্লম্ব নেতৃত্ব কোণ প্রদান করুন।

তৃতীয় ধাপঃনামমাত্র আকার এবং রেফারেন্স SWL নির্বাচন করুন। 300A / 300B এবং 400A / 400B / 400C এর জন্য, প্রয়োজনীয় রেটিংটি নিশ্চিত করুন কারণ রোলারের ব্যাসার্ধ ভাগ করা হয় কিন্তু প্লেটের বেধ, ওয়েল্ডের আকার এবং ওজন ভিন্ন।

চতুর্থ ধাপ:ইনস্টলেশনের অবস্থান, আসন উচ্চতা, ভিত্তি, ডেকের নীচের শক্তিশালীকরণ, ওয়েল্ডিং অ্যাক্সেস, লোড-ট্রান্সফার বিন্যাস এবং অনুমোদিত মোরিং বা ট্যাগিং পরিকল্পনা প্রদান করুন।

পঞ্চম ধাপঃফ্রেম এবং রোলার উপাদান গ্রেড, অক্ষ এবং বুশ উপাদান, সর্বনিম্ন নকশা তাপমাত্রা, তৈলাক্তকরণ বিন্যাস, পৃষ্ঠ প্রস্তুতি, এবং চূড়ান্ত লেপ সিস্টেম নিশ্চিত করুন।

ষষ্ঠ ধাপঃপরিমাণ, শ্রেণিবদ্ধকরণ এবং পরিদর্শন পরিসীমা, জাহাজের ধরন, অঙ্কন বা ছবি, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় নিশ্চিত করুন।

কাঠামো

Welded frame with rope guide | Two vertical main rollers | Lower horizontal roller | Upper horizontal roller | Additional left-side or right-side guide roller | Carbon-steel axles | Brass or bronze bushes | Greasing points | Welded shipboard foundation

রোলার, লোড ট্রান্সফার এবং মানের সুবিধা

• পাঁচটি রোলার বিন্যাস একটি বন্ধ চারটি রোলার দড়ি-পাসিং খোলার সাথে একটি অতিরিক্ত সাইড গাইড রোলারকে একত্রিত করে, মূল খোলায় প্রবেশের আগে দড়িটি একটি তির্যক লাইন পদ্ধতির নিয়ন্ত্রণে সহায়তা করে।
• টাইপ ৫আরএল এবং টাইপ ৫আরআর আয়না-চিত্র হস্তান্তর সরবরাহ করে। অনুমোদিত জিএ অঙ্কন থেকে সঠিক হাতটি নিশ্চিত করা যোগ করা রোলারকে ইনকামিং লাইনের ভুল দিকে স্থাপন করা থেকে বিরত রাখে।
• A / B / C উপসর্গগুলি প্রধান রোলারের ব্যাস পরিবর্তন না করে উচ্চতর SWL বিকল্পগুলিকে অনুমতি দেয়। উচ্চতর রেটযুক্ত রূপগুলি বিভিন্ন কাঠামোগত বেধ, ওয়েল্ড আকার,এবং একটি সহজ relabeling পরিবর্তে গণনা ওজন.
• রোলারগুলি উপযুক্ত ইস্পাত টিউব বা গঠিত প্লেট থেকে তৈরি করা যেতে পারে।এবং ওয়েল্ড-পরবর্তী এলাকাগুলি লাইনটি ক্ষয় করতে পারে এমন রুক্ষতা বা অনিয়মিততা এড়ানোর জন্য শেষ করা হয়.
• ঘোরানো অংশগুলি তৈলাক্তকরণের সাথে সরবরাহ করা হয়, এবং তৈলাক্তকরণ স্তনবৃন্তগুলিকে অভ্যন্তরীণ করা উচিত যাতে তৈলাক্তকরণ হার্ডওয়্যারটি দড়ি-ক্ষতির পয়েন্টে পরিণত না হয়।
• ফায়ারলেড ফ্রেম, ঝালাই ভিত্তি, এবং ডেকের নীচের কাঠামো এক লোড পথ হিসাবে কাজ করে।শিপওয়ার্ড ফাউন্ডেশন এবং ওয়েল্ডিং বিন্যাস প্লাস্টিক বিকৃতি বা ফাটল ছাড়া অনুমোদিত সর্বোচ্চ লোড স্থানান্তর করতে হবে.
• টাইপ ৫আরএল/৫আরআর-এর জন্য, অনুভূমিক ও উল্লম্ব লোডের ক্ষেত্রে পৃথক শক্তি মূল্যায়নের ক্ষেত্রে গঠন করা হয়।প্রকল্প-নির্দিষ্ট বিশ্লেষণের প্রয়োজন না হলে এগুলিকে একযোগে সমন্বিত স্ট্যান্ডার্ড লোডের ক্ষেত্রে উপস্থাপন করা উচিত নয়.

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ আইএসও ১৩৭৩৩ → উপরের রোলের সাথে ইউনিভার্সাল ফেয়ারলিডের রেফারেন্স, নামমাত্র আকার, মাত্রা, SWL, নির্মাণ, পরিদর্শন এবং চিহ্নিতকরণ।
• প্রকারঃ ৫আরএল / ৫আরআর → একটি দড়ি-পাসিং খোলার সাথে বাম বা ডানদিকে একটি অতিরিক্ত গাইড রোলার।
• নামমাত্র আকারঃ 140 থেকে 400C → প্রধান রোলের বাইরের ব্যাসার্ধের উপর ভিত্তি করে; অক্ষর উপসর্গগুলি বিভিন্ন SWL স্তরগুলিকে আলাদা করে।
• রেফারেন্স SWL: 14 / 20 / 25 / 32 / 52 / 70 / 75 / 100 / 128 / 140 t → প্রকৃত ইনস্টল করা SWL অনুমোদিত ভিত্তি এবং বোর্ড পরিকল্পনার সাপেক্ষে।
• রেফারেন্স দড়ি ব্যাসার্ধঃ 14.0 থেকে 44.0 মিমি তারের দড়ি → শুধুমাত্র লোড-মূল্যায়ন রেফারেন্স; সিন্থেটিক দড়ি নির্বাচন পৃথক বাঁক-রেডিউস এবং যোগাযোগ পর্যালোচনা প্রয়োজন।
• উপাদান ভিত্তিঃ ওয়েল্ডযোগ্য ইস্পাত ফ্রেম এবং রোলার / কার্বন ইস্পাত অক্ষ / ব্রোঞ্জ বা ব্রোঞ্জের ঝোপ → সঠিক গ্রেড এবং নিম্ন তাপমাত্রা বৈশিষ্ট্য প্রকল্প দ্বারা নিশ্চিত করা হবে।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার / প্রকল্প লেপ / গ্যালভানাইজড বা স্টেইনলেস বিকল্প → ঘূর্ণন ফিট এবং তৈলাক্তকরণ পয়েন্টগুলির সাথে সামঞ্জস্যতা নিশ্চিত করা আবশ্যক।
• পরিদর্শন ও সার্টিফিকেশনঃ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → শ্রেণীর সাক্ষ্যদান, এনডিটি, উপাদান ট্রেসেবিলিটি, লেপ পরিদর্শন এবং শংসাপত্রের সুযোগটি উত্পাদনের আগে সম্মত হতে হবে।

কিভাবে কাজ করে

Line approaches the fairlead → Additional left or right guide roller controls side entry → Vertical and horizontal rollers form the rope-passing path → Rollers turn to reduce sliding abrasion → Frame transfers the line reaction through the welded foundation into the reinforced ship structure

অ্যাপ্লিকেশন

Merchant-vessel mooring stations | Tug and workboat rope-leading positions | Harbor towing arrangements subject to approved vessel plan | Deck-edge and ship-side fairlead stations | Newbuilding projects | Replacement projects with confirmed dimensions and handing

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণীবিভাগের অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১: টাইপ ৫আরএল এবং টাইপ ৫আরআর এর মধ্যে পার্থক্য কি?

A1: উভয় ধরনের একটি চার-roller দড়ি পাস খোলার এবং একটি অতিরিক্ত গাইড রোলার আছে।টাইপ ৫আরএল যোগ করা রোলারটিকে বাম দিকে এবং টাইপ ৫আরআরকে ডানদিকে স্ট্যান্ডার্ড ভিউ দ্বারা সংজ্ঞায়িত করে. জাহাজের জিএ এবং প্রকৃত দড়ি পদ্ধতির প্রয়োজনীয় হাত সনাক্ত করা উচিত।

প্রশ্ন ২ঃ কিভাবে ৩০০ এ/৩০০ বি বা ৪০০ এ/৪০০ বি/৪০০ সি নির্বাচন করবেন?

A2: অক্ষরযুক্ত ভেরিয়েন্টগুলি একই প্রধান রোলের ব্যাসার্ধ এবং প্রধান আবরণের মাত্রা ভাগ করে নেয় তবে বিভিন্ন কাঠামোগত বেধ, ওয়েল্ডিং পাদদেশের প্রয়োজনীয়তা, রেফারেন্স SWL,এবং গণনা করা ওজন. শুধুমাত্র রোলারের ব্যাসার্ধ থেকে নয়, অনুমোদিত ডিজাইন লোড এবং ইনস্টলেশন কাঠামো থেকে উপসর্গটি নির্বাচন করুন।

প্রশ্ন 3: টেবিল SWL কি স্বয়ংক্রিয়ভাবে ইনস্টল করা জাহাজের ফেয়ারলিডের SWL?

A3: না। স্ট্যান্ডার্ড রেটিং হ'ল ফিটিংয়ের উপরের রেফারেন্স। প্রকৃত বোর্ডের SWL ফাউন্ডেশন, ওয়েডস, ডেকের নীচের শক্তিশালীকরণ এবং প্রত্যাশিত লাইন লিডের সাথে নির্ধারণ করা উচিত,তারপরে প্রযোজ্য স্ট্যান্ডার্ড SWL অতিক্রম না করে ট্যাগিং এবং মোরিং প্ল্যানে চিহ্নিত করুন.
