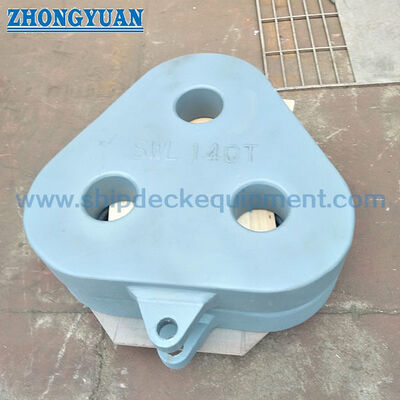

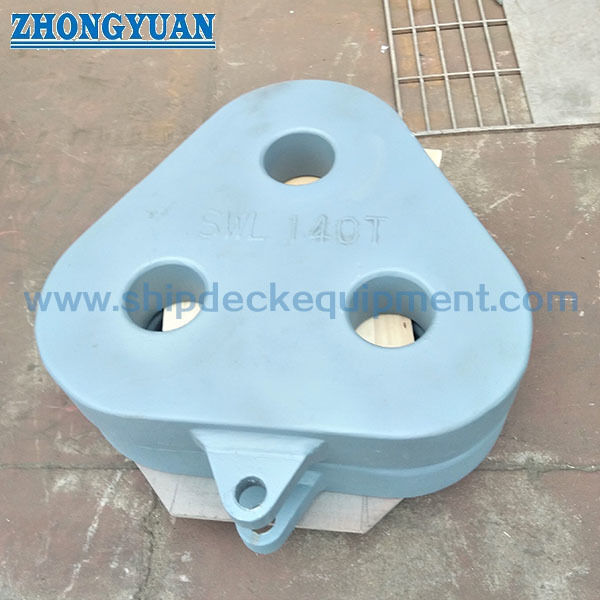

ট্যাগিং ব্রিজের জন্য মেরিন ডেল্টা প্লেট∙ জাহাজের ট্যাগিং সরঞ্জামের জন্য ইস্পাত ত্রিভুজ প্লেট

মেরিন ডেল্টা প্লেট ফর টোয়িং ব্রিডল | স্টিল ট্রায়াঙ্গেল প্লেট ফর শিপ টোয়িং ইকুইপমেন্ট

পণ্যের সংক্ষিপ্ত বিবরণ

মেরিন ডেল্টা প্লেট, যা স্টিল ট্রায়াঙ্গেল প্লেট বা টোয়িং ব্রিডল প্লেট নামেও পরিচিত, এটি একটি লোড-রেটেড টোয়িং কানেক্টর যা টোয়িং লাইনগুলিকে একটি টোয়িং ব্রিডল বিন্যাসে একত্রিত করতে ব্যবহৃত হয়। এটি সাধারণত টোয়িং দড়ি, তারের দড়ি, শ্যাকল, চেইন বা অন্যান্য অনুমোদিত টোয়িং ফিটিংগুলির মধ্যে স্থাপন করা হয় যেখানে টোয়িং লোড একটি ত্রিভুজাকার সংযোগ প্লেটের মাধ্যমে বিতরণ করা প্রয়োজন।

এই পৃষ্ঠাটি ১৭ থেকে ৬০০ টন পর্যন্ত সেফ ওয়ার্কিং লোড এবং ৮৫ থেকে ৩০০০ টন পর্যন্ত সর্বোচ্চ ব্রেকিং লোড সহ স্টিল মেরিন ডেল্টা প্লেটগুলির জন্য প্রস্তুত করা হয়েছে, যা সরবরাহকৃত টেবিল অনুসারে। পণ্যটি কোনও ডেক ফেয়ারলিড, বোল্লার্ড বা উইঞ্চ নয়; এটি একটি অপসারণযোগ্য টোয়িং সংযোগ প্লেট। টোয়িং বিন্যাস এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে মেটেরিয়াল গ্রেড, হোল বিন্যাস, পিন / শ্যাকল সামঞ্জস্যতা, লোড দিক, প্রুফ-টেস্ট পদ্ধতি এবং সার্টিফিকেট স্কোপ নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: মেরিন ডেল্টা প্লেট / স্টিল ট্রায়াঙ্গেল প্লেট → শিপ টোয়িং ব্রিডল বিন্যাসের জন্য সংযোগ প্লেট।
• অ্যাপ্লিকেশন ফোকাস: টোয়িং লাইনগুলি একটি ব্রিডলে একত্রিত → সামঞ্জস্যপূর্ণ টোয়িং উপাদানগুলির মধ্যে টোয়িং লোড সংযোগ এবং বিতরণের জন্য ব্যবহৃত হয়।
• SWL পরিসীমা: সরবরাহকৃত হিসাবে ১৭ থেকে ৬০০ টন → টোয়িং লোড, ব্রিডল জ্যামিতি এবং সংযুক্ত ফিটিং রেটিং অনুসারে নির্বাচিত।
• সর্বোচ্চ ব্রেকিং লোড পরিসীমা: সরবরাহকৃত হিসাবে ৮৫ থেকে ৩০০০ টন → ভুল লোড ব্যাখ্যা এড়াতে SWL এবং প্রুফ-টেস্ট লোড থেকে আলাদা রাখা হয়েছে।
• প্রুফ টেস্ট: ১৫০% SWL → অর্ডার দেওয়ার আগে টেস্ট লোড, লোডিং দিক, হোল্ডিং সময় এবং সাক্ষীর প্রয়োজনীয়তা নিশ্চিত করা উচিত।
• উপাদান বিকল্প: ফোরজিং অ্যালয় স্টিল, ফোরজিং সি-এমএন স্টিল, উচ্চ টেনসাইল মাইল্ড স্টিল প্লেট, বা স্টেইনলেস স্টিল → চূড়ান্ত গ্রেড এবং হিট ট্রিটমেন্ট নির্দিষ্ট করা উচিত।
• এজ ফিনিশিং: সমস্ত মুক্ত প্রান্ত R3 পর্যন্ত গ্রাউন্ড করা হয়েছে কোনও বার ছাড়াই → নিরাপদ হ্যান্ডলিং এবং শ্যাকল বা দড়ির চারপাশে ধারালো যোগাযোগ কমাতে গুরুত্বপূর্ণ।
• সারফেস ট্রিটমেন্ট: পেইন্ট, গ্যালভানাইজড, বা মিরর পলিশড → ক্ষয়কারী পরিবেশ, উপাদানের ধরণ এবং গ্রাহকের পরিদর্শন প্রয়োজনীয়তা অনুসারে নির্বাচন করুন।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: পণ্যের ধরণ নিশ্চিত করুন: টোয়িং ব্রিডল ব্যবহারের জন্য সোজা ধরণের বা বাঁকা ধরণের মেরিন ডেল্টা প্লেট / ট্রায়াঙ্গেল প্লেট।

ধাপ ২: টোয়িং প্ল্যান, বোল্লার্ড পুল, প্রত্যাশিত ডাইনামিক লোড এবং অনুমোদনের প্রয়োজনীয়তা অনুসারে SWL এবং সর্বোচ্চ ব্রেকিং লোড নির্বাচন করুন।

ধাপ ৩: ব্রিডল লেআউট, সংযুক্ত লাইনের সংখ্যা, শ্যাকল টাইপ, পিন ব্যাস, গর্তের আকার, লোডের দিক এবং প্লেটটি তারের দড়ি, সিন্থেটিক দড়ি, চেইন বা মিশ্র টোয়িং অ্যাসেম্বলিকে সংযুক্ত করে কিনা তা নিশ্চিত করুন।

ধাপ ৪: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: ফোরজিং অ্যালয় স্টিল, ফোরজিং সি-এমএন স্টিল, উচ্চ টেনসাইল মাইল্ড স্টিল প্লেট, স্টেইনলেস স্টিল, বা প্রকল্প-নির্দিষ্ট উপাদান।

ধাপ ৫: প্রুফ টেস্টের প্রয়োজনীয়তা নিশ্চিত করুন: ১৫০% SWL, লোডিং দিক, ফিক্সচার বিন্যাস, হোল্ডিং সময়, গ্রহণযোগ্যতার মানদণ্ড, টেস্ট রিপোর্ট এবং ক্লাস সাক্ষীর সুযোগ।

ধাপ ৬: সারফেস ট্রিটমেন্ট নিশ্চিত করুন: পেইন্ট, গ্যালভানাইজড ফিনিশ, মিরর পলিশড স্টেইনলেস স্টিল, বা জাহাজের অপারেটিং এলাকার জন্য বিশেষ ক্ষয়রোধী সুরক্ষা।

ধাপ ৭: পরিমাণ, জাহাজের ধরণ, টোয়িং বিন্যাস অঙ্কন, সংযুক্ত শ্যাকল / দড়ির ডেটা, সার্টিফিকেটের প্রয়োজনীয়তা, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় সরবরাহ করুন।

গঠন

ত্রিভুজাকার স্টিল প্লেট বডি | একাধিক সংযোগ ছিদ্র | সোজা বা বাঁকা ধরণের বিকল্প | R3 পর্যন্ত গোলাকার মুক্ত প্রান্ত গ্রাউন্ড করা | শ্যাকল / টোয়িং লাইন সংযোগ ইন্টারফেস | প্রুফ-টেস্ট লোড পাথ | পেইন্ট, গ্যালভানাইজড, বা পালিশ করা সারফেস ফিনিশ

টোয়িং ব্রিডল, লোড এবং ইঞ্জিনিয়ারিং সুবিধা

• ত্রিভুজাকার প্লেট টোয়িং লাইনগুলিকে একটি টোয়িং ব্রিডলে একত্রিত করার জন্য একটি কমপ্যাক্ট সংযোগ পয়েন্ট সরবরাহ করে, যা সংযুক্ত ফিটিংগুলির মধ্যে একটি নির্দিষ্ট লোড পাথ তৈরি করতে টোয়িং বিন্যাসকে সহায়তা করে।
• সরবরাহকৃত টেবিল সেফ ওয়ার্কিং লোড এবং সর্বোচ্চ ব্রেকিং লোডকে আলাদা করে। এই পদগুলি প্রুফ লোড, টেস্ট লোড, দড়ির MBL, বা জাহাজের বোল্লার্ড পুলের সাথে মেশানো উচিত নয়।
• সমস্ত মুক্ত প্রান্ত R3 পর্যন্ত বার ছাড়াই গ্রাউন্ড করা উচিত, যা সংযুক্ত শ্যাকল, দড়ির চোখ, তারের দড়ির সকেট এবং ক্রু হ্যান্ডলিং এলাকার চারপাশে ধারালো প্রান্তের ঝুঁকি হ্রাস করে।
• টোয়িং লোড, প্লেটের পুরুত্ব, গর্তের জ্যামিতি, হিট ট্রিটমেন্ট, ট্রেসেবিলিটি এবং সার্টিফিকেটের প্রয়োজনীয়তা অনুসারে ফোরজেড স্টিল বা উচ্চ টেনসাইল স্টিল প্লেটের বিকল্পগুলি নির্বাচন করা যেতে পারে।
• ১৫০% SWL এ প্রুফ টেস্টিং অর্ডার স্কোপ অনুসারে ব্যবস্থা করা যেতে পারে। টেস্ট পদ্ধতিটি অনুমোদিত লোডিং দিকটি যতটা সম্ভব বাস্তবসম্মতভাবে পুনরুত্পাদন করা উচিত।
• অপারেটিং পরিবেশের জন্য সারফেস সুরক্ষা নির্বাচন করা যেতে পারে: পেইন্টেড কার্বন স্টিল, গ্যালভানাইজড ফিনিশ, বা মিরর পলিশড স্টেইনলেস স্টিল যখন ক্ষয় প্রতিরোধ এবং চেহারা গুরুত্বপূর্ণ।
• উচ্চ-লোড টোয়িং অ্যাপ্লিকেশনের জন্য, ডেল্টা প্লেটটি শ্যাকল, দড়ির চোখ, তারের দড়ির সকেট, চেইন, সুইভেল, টোয়িং পিন এবং টোয়িং উইঞ্চ / হুক বিন্যাসের সাথে একসাথে পরীক্ষা করা উচিত।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের নাম: মেরিন ডেল্টা প্লেট / স্টিল ট্রায়াঙ্গেল প্লেট → টোয়িং ব্রিডল বিন্যাসে ব্যবহৃত সাধারণ টোয়িং কানেক্টর।
• ধরণ: সোজা ধরণের / বাঁকা ধরণের → টোয়িং অ্যাসেম্বলি জ্যামিতি এবং গ্রাহকের অঙ্কন অনুসারে নির্বাচন করুন।
• SWL: ১৭ থেকে ৬০০ টন → নির্বাচনের জন্য সরবরাহকৃত লোড ক্লাস; চূড়ান্ত মার্কিং ব্যবহারকারী এবং প্রস্তুতকারকের মধ্যে চুক্তির পরে অনুসরণ করা হবে।
• সর্বোচ্চ ব্রেকিং লোড: ৮৫ থেকে ৩০০০ টন → সরবরাহকৃত আলটিমেট লোড রেফারেন্স; SWL বা প্রুফ-টেস্ট লোডের মতো নয়।
• প্রুফ টেস্ট: ১৫০% SWL → প্রুফ-টেস্ট পদ্ধতি এবং সাক্ষীর প্রয়োজনীয়তা উৎপাদনের আগে সম্মত হওয়া উচিত।
• উপাদান: ফোরজিং অ্যালয় স্টিল / ফোরজিং সি-এমএন স্টিল / উচ্চ টেনসাইল মাইল্ড স্টিল প্লেট / স্টেইনলেস স্টিল → চূড়ান্ত গ্রেড, হিট ট্রিটমেন্ট এবং ট্রেসেবিলিটি নিশ্চিত করা উচিত।
• এজ ফিনিশ: R3 মুক্ত প্রান্ত বার ছাড়াই → সংযুক্ত ফিটিংগুলির চারপাশে যোগাযোগের নিরাপত্তা এবং ধারালো প্রান্তের ক্ষতি কমাতে গুরুত্বপূর্ণ।
• সারফেস ট্রিটমেন্ট: পেইন্ট / গ্যালভানাইজড / মিরর পলিশড → উপাদানের ধরণ, ক্ষয়কারী পরিবেশ এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে নির্বাচিত।
• সার্টিফিকেটের প্রয়োজনীয়তা: অনুরোধে উপলব্ধ এবং অর্ডার স্কোপের সাপেক্ষে → ক্লাস সার্টিফিকেট, মেকার সার্টিফিকেট, মেটেরিয়াল সার্টিফিকেট এবং টেস্ট রিপোর্ট কোটেশনের আগে নিশ্চিত করা উচিত।

কিভাবে কাজ করে

দুটি বা ততোধিক টোয়িং লাইন ডেল্টা প্লেটের সাথে সংযুক্ত → শ্যাকল বা অনুমোদিত শেষ ফিটিংগুলি প্লেটের ছিদ্রগুলির মাধ্যমে স্থাপন করা হয় → টোয়িং লোড ত্রিভুজাকার প্লেট বডির মাধ্যমে বিতরণ করা হয় → প্রুফ-টেস্টেড লোড পাথ এবং সার্টিফিকেটের সুযোগ অর্ডার প্রয়োজনীয়তা অনুসারে পরীক্ষা করা হয় → সম্পূর্ণ টোয়িং ব্রিডল ব্যবহার করার আগে একত্রিত এবং পরিদর্শন করা হয়

অ্যাপ্লিকেশন

শিপ টোয়িং ব্রিডল বিন্যাস | টাগবোট টোয়িং সংযোগ | ওয়ার্কবোট টোয়িং গিয়ার | উদ্ধার টোয়িং অ্যাসেম্বলি | হারবার টোয়িং সরঞ্জাম | অনুমোদিত হলে অফশোর সাপোর্ট টোয়িং | তারের দড়ি এবং সিন্থেটিক দড়ি টোয়িং সিস্টেম | নতুন টোয়িং গিয়ার সরবরাহ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন স্কোপ, উপাদানের ট্রেসেবিলিটি, প্রুফ-টেস্টের প্রয়োজনীয়তা এবং ক্লাস সোসাইটি অনুমোদনের পদ্ধতি অনুসারে সার্টিফিকেট ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

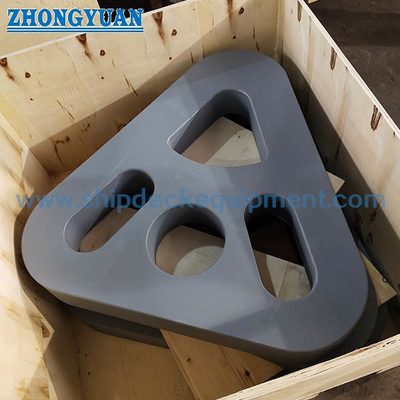

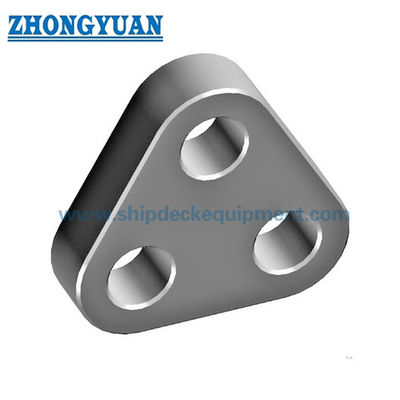

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সর্বোচ্চ ব্রেকিং লোড কি SWL বা প্রুফ-টেস্ট লোডের সমান?

উত্তর ১: না। টেবিলটি SWL এবং সর্বোচ্চ ব্রেকিং লোডকে পৃথক মান হিসাবে তালিকাভুক্ত করে। সরবরাহকৃত ডেটাতে প্রুফ টেস্টিং ১৫০% SWL হিসাবে নির্দিষ্ট করা হয়েছে। এই পদগুলি মেশানো উচিত নয়, এবং চূড়ান্ত মার্কিং প্রকল্পের চুক্তি এবং সার্টিফিকেটের প্রয়োজনীয়তা অনুসরণ করবে।

প্রশ্ন ২: সঠিক ডেল্টা প্লেট নির্বাচন করার জন্য কী তথ্য প্রয়োজন?

উত্তর ২: SWL, সর্বোচ্চ ব্রেকিং লোড, টোয়িং ব্রিডল বিন্যাস, সংযুক্ত শ্যাকলের আকার, দড়ি বা তারের শেষ ফিটিং, লোডের দিক, উপাদানের গ্রেড, সারফেস ট্রিটমেন্ট, প্রুফ-টেস্টের প্রয়োজনীয়তা, সার্টিফিকেটের সুযোগ, পরিমাণ এবং সরবরাহের গন্তব্য নিশ্চিত করুন।

প্রশ্ন ৩: এই ডেল্টা প্লেট কি অফশোর বা উদ্ধার টোয়িংয়ের জন্য ব্যবহার করা যেতে পারে?

উত্তর ৩: এটি অফশোর সাপোর্ট বা উদ্ধার টোয়িংয়ের জন্য বিবেচনা করা যেতে পারে শুধুমাত্র যখন সম্পূর্ণ টোয়িং বিন্যাস, ডাইনামিক লোড, সংযুক্ত ফিটিং, প্রুফ টেস্ট, পরিদর্শন স্কোপ এবং ক্লাস বা প্রকল্প অনুমোদনের প্রয়োজনীয়তা নিশ্চিত করা হয়। শুধুমাত্র ওয়েবপেজের টেবিলটি একটি প্রকল্প টোয়িং ডিজাইন চেককে প্রতিস্থাপন করতে পারে না।
