JIS F 2029 Towing মুরিং বন্ধনী জাহাজ Towing সরঞ্জাম
পণ্যের বিবরণ:
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Zhongyuan |
সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 1 |
---|---|
মূল্য: | As per quotation |
প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি |
যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
বিস্তারিত তথ্য |
|||
স্ট্যান্ডার্ড: | JIS F 2029-1997 | নামমাত্র নং: | 52-132 |
---|---|---|---|
প্রযোজ্য অ্যাঙ্কর চেইনের নামমাত্র ব্যাস: | 50-132 মিমি | উপকরণ: | C-Mn ইস্পাত, হালকা ইস্পাত |
ওজন: | 55 থেকে 723 কেজি | পৃষ্ঠ চিকিত্সা: | ইপোক্সি পেইন্টের S2.5 + 3 স্তরগুলিতে স্যান্ডব্লাস্টিং, গ্যালভানাইজড |
শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, ইত্যাদি | ||
লক্ষণীয় করা: | JIS F 2029-1997 মুরিং বন্ধনী,JIS F 2029-1997 মুরিং বন্ধনী,JIS F 2029 জাহাজ টোয়িং সরঞ্জাম |
পণ্যের বর্ণনা

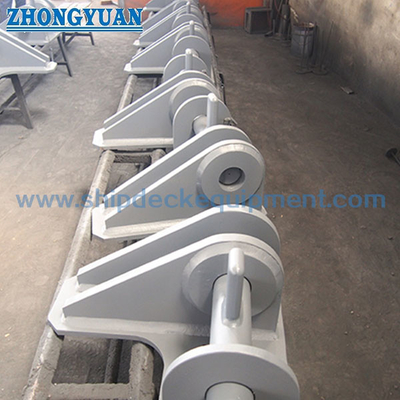

JIS F 2029 টোয়িং মুরিং বন্ধনী শিপ টোয়িং ইকুইপমেন্ট
আমিবর্ণনা:

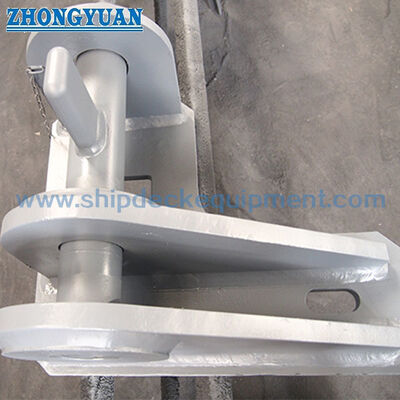

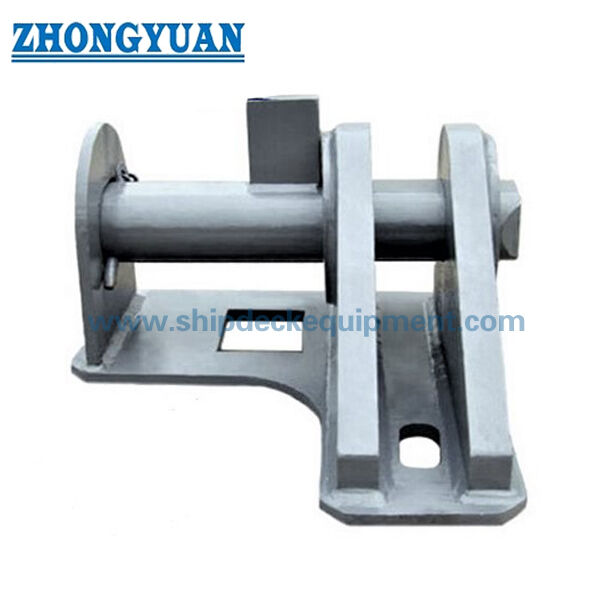

একটি চ্যাফিং চেইনের শেষ লিঙ্কটি সুরক্ষিত করার জন্য একটি ফিটিং, যার মধ্যে দুটি সমান্তরাল উল্লম্ব প্লেট রয়েছে যা একটি স্লাইডিং বল্টের মাধ্যমে একটি বেসে মাউন্ট করা হয়েছে।এটি ফোরকাসল ডেকের উপর ঢালাই করা হয় এবং জরুরী টোয়িংয়ের জন্য ব্যবহার করা হয়। আমরা JIS স্ট্যান্ডার্ড টোয়িং বন্ধনী এবং কাস্টমাইজড টোয়িং বন্ধনী তৈরি করি।
প্রধান প্রযুক্তিগত বিশেষ উল্লেখ:
- স্ট্যান্ডার্ড: JIS F 2029-1997;
- নামমাত্র নং; 52-132
- প্রযোজ্য অ্যাঙ্কর চেইনের নামমাত্র ব্যাস: 50-132 মিমি
- উপকরণ: C-Mn ইস্পাত, হালকা ইস্পাত
- ওজন: 55 থেকে 723 কেজি;
- সারফেস ট্রিটমেন্ট: S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড সারফেস ট্রিটমেন্ট উপলব্ধ।
- শ্রেণিবিন্যাস শংসাপত্র: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি-জিএল, এলআর, কেআর, আইআরএস, আরএস
প্রধান প্রযুক্তিগত পরামিতি:
নামমাত্র না |
নামমাত্র দিয়া। প্রযোজ্য অ্যাঙ্কর চেইন |
বেস প্লেট |
পিন | দৃঢ়ভাবে সংযুক্ত করা পায়ের দৈর্ঘ্য |
|||||||||||||||
L1 | L2 | L4 | খ | B1 | B2 | t3 | ডি | এল | l | l1 | l2 | l3 | t4 | জ | d1 | চ | f1 | ||
52 | 50 থেকে 52 | 425 | 470 | 95 | 70 | 165 | 230 | 12 | 65 | 430 | 80 | 175 | 175 | 135 | 32 | 100 | 13 | 10 | 7 |
56 | 54 থেকে 56 | 450 | 500 | 100 | 75 | 180 | 250 | 14 | 70 | 455 | 80 | 190 | 185 | 145 | 32 | 110 | 13 | 11 | 7 |
60 | 58 থেকে 60 | 475 | 540 | 115 | 80 | 195 | 260 | 16 | 75 | 475 | 80 | 200 | 195 | 155 | 32 | 120 | 13 | 12 | 8 |
64 | 62 থেকে 64 | 500 | 580 | 120 | 85 | 205 | 270 | 16 | 80 | 505 | 80 | 215 | 210 | 170 | 32 | 130 | 13 | 12 | 8 |
68 | 66 থেকে 68 | 530 | 610 | 125 | 90 | 220 | 300 | 19 | 85 | 525 | 80 | 225 | 220 | 175 | 32 | 140 | 16 | 13 | 9 |
73 | 70 থেকে 73 | 560 | 660 | 130 | 100 | 235 | 310 | 19 | 90 | 560 | 80 | 245 | 230 | 190 | 32 | 150 | 16 | 14 | 9 |
78 | 76 থেকে 78 | 600 | 700 | 140 | 105 | 260 | 340 | 22 | 95 | 590 | 80 | 260 | 250 | 200 | 32 | 160 | 16 | 15 | 10 |
84 | 81 থেকে 84 | 620 | 760 | 150 | 110 | 270 | 360 | 22 | 100 | 615 | 80 | 275 | 260 | 210 | 32 | 170 | 16 | 16 | 10 |
90 | 87 থেকে 90 | 695 | 810 | 160 | 120 | 295 | 390 | 25 | 110 | 685 | 100 | 300 | 285 | 235 | 40 | 180 | 16 | 17 | 10 |
95 | 92 থেকে 95 | 725 | 860 | 170 | 130 | 305 | 410 | 25 | 120 | 720 | 100 | 320 | 300 | 245 | 40 | 190 | 19 | 18 | 11 |
102 | 97 থেকে 102 | 765 | 920 | 185 | 135 | 330 | 440 | 28 | 130 | 745 | 100 | 330 | 315 | 260 | 40 | 205 | 19 | 19 | 11 |
111 | 105 থেকে 111 | 805 | 1000 | 200 | 145 | 350 | 470 | 28 | 140 | 790 | 100 | 355 | 335 | 280 | 40 | 220 | 19 | 20 | 11 |
120 | 114 থেকে 120 | 850 | 1080 | 220 | 160 | 370 | 510 | 28 | 150 | 845 | 100 | 385 | 360 | 305 | 40 | 240 | 19 | 21 | 11 |
132 | 124 থেকে 132 | 910 | 1200 | 240 | 175 | 395 | 560 | 30 | 160 | 905 | 100 | 415 | 385 | 330 | 40 | 260 | 19 | 22 | 11 |
নামমাত্র না |
নামমাত্র দিয়া। প্রযোজ্য অ্যাঙ্কর চেইন |
চোখের প্লেট |
পিন সমর্থন প্লেট |
স্টপার পিন |
গণনা করা হয়েছে ভর |
||||||||
L3 | এইচ | D1 | D3 | আর | t | t1 | D2 | এস | e | l4 | |||
52 | 50 থেকে 52 | 415 | 130 | 70 | 160 | 95 | 22 | 14 | 72 | 245 | 15 | 115 | 55 |
56 | 54 থেকে 56 | 450 | 140 | 75 | 170 | 100 | 25 | 14 | 77 | 255 | 15 | 120 | 70 |
60 | 58 থেকে 60 | 480 | 150 | 80 | 180 | 105 | 25 | 16 | 82 | 265 | 15 | 130 | 83 |
64 | 62 থেকে 64 | 510 | 160 | 85 | 190 | 110 | 28 | 16 | 87 | 280 | 15 | 135 | 99 |
68 | 66 থেকে 68 | 545 | 170 | 90 | 200 | 120 | 28 | 19 | 92 | 290 | 18 | 145 | 121 |
73 | 70 থেকে 73 | 585 | 180 | 95 | 220 | 130 | 30 | 19 | 97 | 305 | 18 | 150 | 144 |
78 | 76 থেকে 78 | 625 | 195 | 100 | 230 | 135 | 32 | 22 | 102 | 320 | 18 | 160 | 180 |
84 | 81 থেকে 84 | 670 | 210 | 105 | 250 | 145 | 35 | 22 | 107 | 330 | 18 | 165 | 219 |
90 | 87 থেকে 90 | 720 | 225 | 115 | 270 | 160 | 38 | 25 | 117 | 375 | 18 | 180 | 280 |
95 | 92 থেকে 95 | 760 | 235 | 120 | 280 | 170 | 38 | 28 | 127 | 390 | 21 | 190 | 321 |
102 | 97 থেকে 102 | 815 | 255 | 135 | 300 | 180 | 40 | 28 | 137 | 405 | 21 | 205 | 386 |
111 | 105 থেকে 111 | 890 | 275 | 145 | 330 | 190 | 45 | 28 | 147 | 425 | 21 | 215 | 465 |
120 | 114 থেকে 120 | 960 | 300 | 155 | 350 | 205 | 50 | 30 | 157 | 450 | 21 | 230 | 586 |
132 | 124 থেকে 132 | 1050 | 330 | 165 | 390 | 225 | 50 | 35 | 167 | 480 | 21 | 245 | 723 |
JIS F 2029 টোয়িং মুরিং ব্র্যাকেট শিপ টোয়িং ইকুইপমেন্টের অঙ্কন
