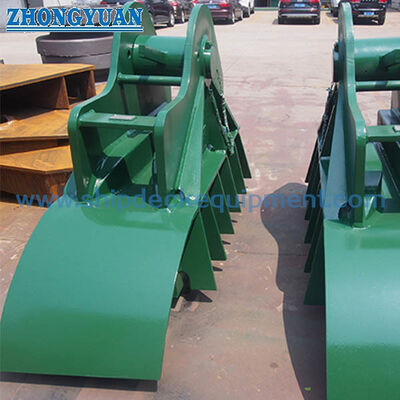

ট্যাঙ্কারের বোল মোরিংয়ের জন্য ওয়েল্ডেড ফাউন্ডেশন সহ OCIMF SPM চেইন স্টপার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | হালকা ইস্পাত, C-Mn ইস্পাত, উচ্চ প্রসার্য ইস্পাত, কাস্ট স্টিল | মাউন্ট টাইপ: | ঢালাই মাউন্ট |
|---|---|---|---|
| নামমাত্র চেইন ব্যাস: | 54~56mm, 76~78mm | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | Elালাই CCS মুরিং চেইন স্টপার,CCS মুরিং চেইন স্টপার,CCS OCIMF চেইন ক্যাবল স্টপার |
||
পণ্যের বর্ণনা

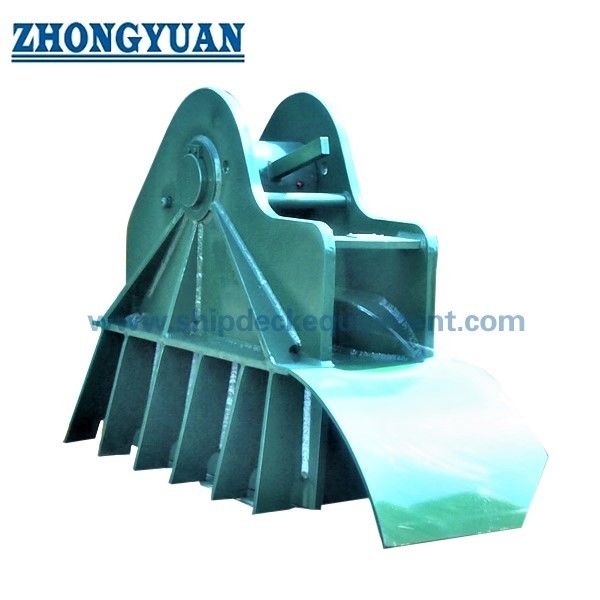

OCIMF SPM চেইন স্টপার ওয়েল্ডেড ফাউন্ডেশন সহ ট্যাঙ্কার বো মুরিংয়ের জন্য
পণ্যের সংক্ষিপ্ত বিবরণ
OCIMF-টাইপ সিঙ্গেল পয়েন্ট মুরিং চেইন স্টপার হল একটি ওয়েল্ডেড বো-ডেক ফিটিং যা একটি SPM মুরিং হসার-এর ট্যাঙ্কার-এন্ড চ্যাফ চেইন সুরক্ষিত করতে ব্যবহৃত হয়। বো ফেয়ারলিড এবং অনুমোদিত মুরিং লিডের সাথে সারিবদ্ধভাবে ইনস্টল করা হয়, এটি নির্দিষ্ট চেইন লিঙ্ককে নিযুক্ত করে এবং স্টপার বডি, ওয়েল্ডেড ফাউন্ডেশন এবং শক্তিশালী জাহাজের কাঠামোর মাধ্যমে মুরিং বল স্থানান্তর করে।
দুটি রেফারেন্স কনফিগারেশন 54-56 মিমি এবং 76-78 মিমি এর নমিনাল চেইন ব্যাসের জন্য সরবরাহ করা হয়েছে, যেখানে সরবরাহকৃত রেফারেন্স SWL মান 100 t এবং 200 t। চেইন লিঙ্কের জ্যামিতি, লোড দিক, ফাউন্ডেশন টাইপ, ডেক রিইনফোর্সমেন্ট, মেটেরিয়াল গ্রেড, ওয়েল্ডিংয়ের বিবরণ, পরীক্ষার প্রয়োজনীয়তা এবং সার্টিফিকেটের পরিধি জাহাজের সাথে নিশ্চিত করতে হবে
মুরিং ব্যবস্থা এবং প্রযোজ্য প্রকল্প-অনুমোদিত OCIMF রেফারেন্স।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: SPM চ্যাফ চেইন স্টপার → সিঙ্গেল পয়েন্ট মুরিং অপারেশনের সময় ট্যাঙ্কার-এন্ড চ্যাফ চেইন সুরক্ষিত করে।
- মাউন্টিং ব্যবস্থা: ওয়েল্ডেড ডেক ইনস্টলেশন → স্টপার অ্যালাইনমেন্ট, ফাউন্ডেশন জ্যামিতি এবং বো-ডেক রিইনফোর্সমেন্ট একসাথে পরীক্ষা করতে হবে।
- নমিনাল চেইন রেঞ্জ: 54-56 মিমি এবং 76-78 মিমি → চূড়ান্ত নির্বাচন চেইন লিঙ্কের পিচ, প্রস্থ, স্টাড বিন্যাস এবং এনগেজমেন্ট জ্যামিতিও নিশ্চিত করতে হবে।
- রেফারেন্স SWL: 100 t এবং 200 t → সরবরাহকৃত টেবিল থেকে স্টপার ওয়ার্কিং লোড মান হিসাবে উল্লেখ করা হয়েছে, চেইন MBL, টেস্ট লোড বা ব্রেকিং লোড নয়।
- রেফারেন্স সামগ্রিক দৈর্ঘ্য: 1,336 মিমি এবং 1,800 মিমি → ডেক ফুটপ্রিন্ট, হ্যান্ডলিং, ইনস্টলেশন স্পেস এবং প্রতিস্থাপন সামঞ্জস্যকে প্রভাবিত করে।
- রেফারেন্স ওজন: 488 কেজি এবং 1,421 কেজি → লিফটিং প্ল্যানিং, প্যাকিং, পরিবহন এবং শিপইয়ার্ড ইনস্টলেশন প্রস্তুতির জন্য দরকারী।
- উপাদান বিকল্প: মাইল্ড স্টিল, সি-এমএন স্টিল, হাই-টেনসাইল স্টিল, বা কাস্ট স্টিল → চূড়ান্ত উপাদান এবং ট্রেসেবিলিটি স্কোপ প্রকল্প-নির্দিষ্ট।
- সম্মতি এবং সার্টিফিকেশন: প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → উৎপাদনের আগে OCIMF রেফারেন্স, ক্লাস রিভিউ, পরিদর্শন এবং সার্টিফিকেটের পরিধি নিশ্চিত করতে হবে।
প্রধান প্রযুক্তিগত প্যারামিটার
| নমিনাল চেইন ব্যাস (মিমি) |
SWL | মাত্রা (মিমি) | ওজন (কেজি) |
||||
| L | B | H | H1 | b | |||
| 54-56 | 100T | 1,336 | 474 | 631 | 481 | 400 | 488 |
| 76-78 | 200T | 1,800 | 640 | 850 | 648 | 540 | 1,421 |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ 1: SPM মুরিং ব্যবস্থা, ট্যাঙ্কার বো লেআউট, প্রযোজ্য OCIMF রেফারেন্স এবং প্রয়োজনীয় চেইন স্টপার সংখ্যা নিশ্চিত করুন।
ধাপ 2: নমিনাল চ্যাফ চেইন ব্যাস, সম্পূর্ণ চেইন লিঙ্কের মাত্রা, চেইন গ্রেড, স্টাড কনফিগারেশন এবং নিযুক্ত করার জন্য সঠিক লিঙ্কের অবস্থান নিশ্চিত করুন।
ধাপ 3: প্রয়োজনীয় SWL নিশ্চিত করুন এবং এটিকে চেইন MBL, প্রুফ লোড, টেস্ট লোড এবং ব্রেকিং লোড প্রয়োজনীয়তা থেকে স্পষ্টভাবে আলাদা করুন।
ধাপ 4: বো ফেয়ারলিড অবস্থান, চেইন লিড দিক, ডেক এলিভেশন, উপলব্ধ ফুটপ্রিন্ট, ওয়েল্ডেড ফাউন্ডেশন টাইপ এবং জাহাজের কাঠামোগত অঙ্ক সরবরাহ করুন।
ধাপ 5: উপাদান গ্রেড, ওয়েল্ডিং স্পেসিফিকেশন, NDT স্কোপ, কোটিং সিস্টেম, উপাদান ট্রেসেবিলিটি, ক্লাস সোসাইটি এবং সাক্ষী পরিদর্শন প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ 6: পরিমাণ, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারির সময়, অনুমোদিত GA অঙ্ক এবং প্রতিস্থাপন প্রকল্পের জন্য বিদ্যমান সরঞ্জামের ছবি সরবরাহ করুন।
কাঠামো
চেইন এনগেজমেন্ট মেকানিজম | লোড-বেয়ারিং স্টপার বডি | ওয়েল্ডেড মাউন্টিং বেস | ঐচ্ছিক প্রকল্প ফাউন্ডেশন | পিন / লকিং উপাদান নিশ্চিত ডিজাইনের জন্য | ডেক কাঠামোগত ইন্টারফেস | প্রকল্প কোটিং সিস্টেম
মুরিং, ফাউন্ডেশন এবং গুণমানের সুবিধা
- স্টপারটি চ্যাফ চেইনের সাথে একসাথে নির্বাচন করা হয়, কারণ শুধুমাত্র নমিনাল চেইন ব্যাস সঠিক লিঙ্কের এনগেজমেন্ট এবং সিটিং নিশ্চিত করার জন্য যথেষ্ট নয়।
- লোড পাথ নিযুক্ত চেইন লিঙ্ক থেকে স্টপার বডি এবং ওয়েল্ডেড বেসের মাধ্যমে শক্তিশালী বো-ডেক কাঠামোর মধ্যে অবিচ্ছিন্ন হওয়া উচিত।
- একটি ওয়েল্ডেড মাউন্টিং ব্যবস্থা জাহাজের কাঠামোর সাথে স্থায়ী একীকরণের সমর্থন করে, তবে ওয়েল্ডের আকার, জয়েন্ট প্রস্তুতি, সহায়ক সদস্য এবং স্থানীয় রিইনফোর্সমেন্ট অনুমোদিত জাহাজের অঙ্ক সাপেক্ষে থাকবে।
- যদি বিদ্যমান ডেক জ্যামিতি রেফারেন্স ফুটপ্রিন্টের সাথে মেলে না তবে নতুন নির্মাণ বা প্রতিস্থাপন ইন্টারফেসের জন্য একটি ঐচ্ছিক বেস ফাউন্ডেশন তৈরি করা যেতে পারে।
- উপাদান নির্বাচন প্রকল্পের লোড স্তর, ফ্যাব্রিকেশন রুট, ওয়েল্ডেবিলিটি, নিম্ন-তাপমাত্রার প্রয়োজনীয়তা এবং ক্লাস অনুমোদনের পরিধির সাথে মানিয়ে নেওয়া যেতে পারে।
- মাত্রিক পরিদর্শন, ওয়েল্ড পরীক্ষা, কার্যকরী এনগেজমেন্ট চেক, NDT এবং লোড টেস্টিং সম্মত পরিদর্শন এবং পরীক্ষা পরিকল্পনা অনুসারে ব্যবস্থা করা যেতে পারে; সঠিক পদ্ধতি এবং গ্রহণযোগ্যতার মানদণ্ড নিশ্চিত করতে হবে।
কাস্টম অ্যাট্রিবিউটস
- সরঞ্জাম বিভাগ: সিঙ্গেল পয়েন্ট মুরিং সরঞ্জাম → ট্যাঙ্কার বো SPM হসার এবং চ্যাফ চেইন ব্যবস্থার জন্য উদ্দিষ্ট, সাধারণ টোয়িং সরঞ্জামের জন্য নয়।
- রেফারেন্স টাইপ: OCIMF টাইপ → চূড়ান্ত সামঞ্জস্য নির্দিষ্ট OCIMF প্রকাশনা / সংস্করণ, অনুমোদিত অঙ্ক এবং প্রকল্প ব্যাখ্যার উপর নির্ভর করে।
- নমিনাল চেইন ব্যাস: 54-56 মিমি / 76-78 মিমি → চূড়ান্ত নকশা প্রকাশের আগে চেইন লিঙ্কের জ্যামিতি জমা দিতে হবে।
- রেফারেন্স SWL: 100 t / 200 t → এই মানগুলি চেইন MBL, প্রুফ লোড বা ব্রেকিং লোড হিসাবে ব্যবহার করবেন না।
- ইনস্টলেশন: ওয়েল্ডেড মাউন্টিং → ডেক রিইনফোর্সমেন্ট এবং ওয়েল্ডিংয়ের বিবরণ জাহাজের নির্দিষ্ট।
- ফাউন্ডেশন বিকল্প: প্রকল্প-নির্দিষ্ট বেস ফাউন্ডেশন উপলব্ধ → ইন্টারফেসের মাত্রা এবং লোড ট্রান্সফার ব্যবস্থা অনুমোদনের প্রয়োজন।
- উপাদান: মাইল্ড স্টিল / সি-এমএন স্টিল / হাই-টেনসাইল স্টিল / কাস্ট স্টিল → সঠিক গ্রেড এবং উপাদান বরাদ্দ নিশ্চিত করতে হবে।
- সার্টিফিকেট প্রয়োজনীয়তা: অর্ডার স্কোপ অনুসারে উপলব্ধ → মেকার সার্টিফিকেট, মেটেরিয়াল সার্টিফিকেট, ক্লাস সার্টিফিকেট এবং সাক্ষী পরিদর্শন স্ট্যান্ডার্ড সরবরাহ হিসাবে ধরা হয় না।
এটি কিভাবে কাজ করে
SPM হসার ট্যাঙ্কার বো এর কাছে আসে → চ্যাফ চেইন বো ফেয়ারলিডের মধ্য দিয়ে যায় → নির্দিষ্ট চেইন লিঙ্ক চেইন স্টপারে প্রবেশ করে → স্টপার মেকানিজম লিঙ্কটিকে নিযুক্ত করে এবং ধরে রাখে → মুরিং লোড ওয়েল্ডেড ফাউন্ডেশনের মাধ্যমে শক্তিশালী জাহাজের কাঠামোর মধ্যে স্থানান্তরিত হয় → মুরিং লোড নিয়ন্ত্রিত হওয়ার পরেই চেইনটি মুক্তি পায়।
অ্যাপ্লিকেশন
ক্রুড অয়েল ট্যাঙ্কার | প্রোডাক্ট ট্যাঙ্কার | শাটল ট্যাঙ্কার | FSO / FPSO অফলোডিং ইন্টারফেস যেখানে নির্দিষ্ট করা আছে | CALM বয় ট্যাঙ্কার মুরিং | সিঙ্গেল পয়েন্ট মুরিং টার্মিনাল | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, অনুমোদিত অঙ্ক, উপাদান ট্রেসেবিলিটি, ক্লাস সোসাইটি পদ্ধতি এবং সম্মত পরিদর্শন স্কোপ অনুসারে সার্টিফিকেট এবং পরিদর্শন ব্যবস্থা করা যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

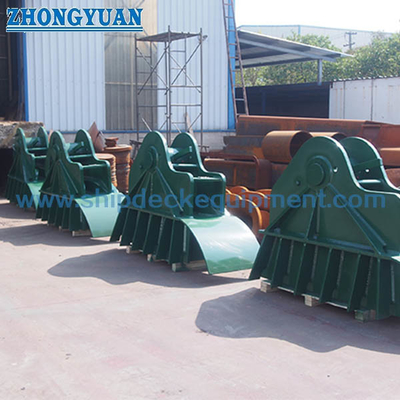

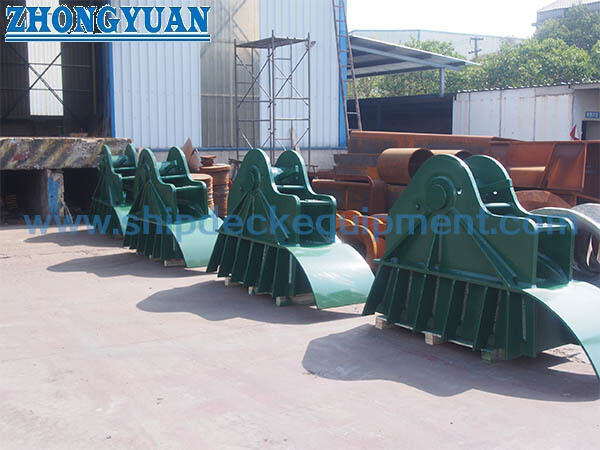

অঙ্ক এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: 100 t এবং 200 t চেইন স্টপার আকারগুলি কীভাবে নির্বাচন করা উচিত?
উত্তর 1: প্রয়োজনীয় স্টপার SWL এবং নমিনাল চ্যাফ চেইন ব্যাস দিয়ে শুরু করুন, তারপরে সম্পূর্ণ চেইন লিঙ্কের জ্যামিতি, ফেয়ারলিড অ্যালাইনমেন্ট, ডেক ফুটপ্রিন্ট, ফাউন্ডেশন ব্যবস্থা এবং জাহাজ-অনুমোদিত মুরিং অঙ্ক যাচাই করুন। শুধুমাত্র নমিনাল ব্যাস যথেষ্ট নয়।
প্রশ্ন 2: "OCIMF টাইপ" কি স্বয়ংক্রিয়ভাবে সম্পূর্ণ OCIMF সম্মতি নিশ্চিত করে?
উত্তর 2: না। প্রযোজ্য OCIMF প্রকাশনা এবং সংস্করণ, জাহাজের ব্যবস্থা, চেইন স্পেসিফিকেশন, লোড বেসিস, টেস্টিং এবং ক্লাস অনুমোদনের স্কোপ প্রকল্প নথিতে উল্লেখ করতে হবে। চূড়ান্ত পণ্যটি একটি অনুমোদিত অঙ্ক এবং সম্মত পরিদর্শন পরিকল্পনার বিপরীতে মুক্তি দেওয়া উচিত।
প্রশ্ন 3: উদ্ধৃতির আগে কী তথ্য প্রয়োজন?
উত্তর 3: প্রয়োজনীয় SWL, চেইন ব্যাস এবং সম্পূর্ণ লিঙ্কের মাত্রা, জাহাজের প্রকার, বো ফেয়ারলিড এবং চেইন লিড ব্যবস্থা, ফাউন্ডেশন অঙ্ক, উপাদান এবং কোটিংয়ের প্রয়োজনীয়তা, ক্লাস সোসাইটি, পরীক্ষা এবং NDT স্কোপ, পরিমাণ, গন্তব্য এবং ডেলিভারি সময়সূচী সরবরাহ করুন।
