টাগবোটের জন্য সাইড-সুইং মুভমেন্ট সহ নিউম্যাটিক কুইক রিলিজ ডিস্ক টাউইং হুক

নিউম্যাটিক কুইক রিলিজ ডিস্ক টাউইং হুক সাইড-সুইং মুভমেন্ট সহ টাগবোটের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

নিউম্যাটিক কুইক রিলিজ ডিস্ক টাউইং হুক হল টাগবোট, হারবার টাগ এবং নিয়ন্ত্রিত টাউলিন রিলিজের প্রয়োজনীয় জাহাজের জন্য একটি ডেক-মাউন্টেড টাউইং সংযোগ। ডিস্ক-টাইপ রিলিজ মেকানিজম অপারেশনের সময় টাউইং লাইন সংযোগ সুরক্ষিত করে এবং ম্যানুয়াল কন্ট্রোল দ্বারা স্থানীয়ভাবে বা নিউম্যাটিক সিস্টেমের মাধ্যমে দূরবর্তীভাবে রিলিজ করা যেতে পারে, অনুমোদিত রিলিজ ব্যবস্থা এবং অপারেটিং পদ্ধতির সাপেক্ষে।

সরবরাহকৃত পরিসীমা ৩০ থেকে ১০০ টন SWL পর্যন্ত এবং টাউলিন লিডের পরিবর্তনের সাথে সাথে অনুমোদিত মুভমেন্ট রেঞ্জের মধ্যে অনুসরণ করার জন্য একটি সাইড-সুইং মাউন্টিং ব্যবস্থা ব্যবহার করে। নির্বাচন করার সময় প্রয়োজনীয় টাউইং লোড, টাউলিন উপাদান এবং চোখের জ্যামিতি, সাইড লিড, জাহাজের ডেক ফাউন্ডেশন, রিমোট-কন্ট্রোল ব্যবস্থা, লোডের অধীনে রিলিজ পরীক্ষার প্রয়োজনীয়তা এবং শ্রেণীবিভাগের সুযোগ বিবেচনা করা উচিত। এই সরঞ্জামটি টাউইং ডিউটির জন্য এবং এটিকে লিফটিং হুক বা জেটি কুইক রিলিজ মুরিং হুক হিসাবে বিবেচনা করা উচিত নয়।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: নিউম্যাটিক কুইক রিলিজ ডিস্ক টাউইং হুক → টাগবোট টাউইং অপারেশনের জন্য নিয়ন্ত্রিত টাউলিন সংযোগ এবং জরুরি রিলিজ।
• SWL পরিসীমা: ৩০ / ৫০ / ৬০ / ৮০ / ৯০ / ১০০ টন → বিভিন্ন টাউইং লোড এবং জাহাজের ব্যবস্থার জন্য ছয়টি সরবরাহকৃত রেটিং।
• রিলিজ মোড: স্থানীয় ম্যানুয়াল রিলিজ এবং নিউম্যাটিক রিমোট রিলিজ → অপারেটিং স্টেশন এবং ম্যানুয়াল ব্যাকআপ ব্যবস্থা প্রকল্পের দ্বারা নিশ্চিত করতে হবে।
• রিলিজ শর্ত: স্ল্যাক লাইন বা লোড রিলিজ যাচাইকৃত প্রকল্প লোড পর্যন্ত → সম্পূর্ণ-SWL রিলিজ ক্ষমতা অনুমোদিত পরীক্ষা পদ্ধতি দ্বারা প্রদর্শিত হতে হবে।
• মুভমেন্ট: সাইড-সুইং ব্যবস্থা → টাউলিন লিডের সাথে সীমিত পার্শ্বীয় অ্যালাইনমেন্টের অনুমতি দেয়; অনুমোদিত কোণ এবং স্টপ ব্যবস্থা নিশ্চিত করতে হবে।
• উপাদান: মাইল্ড স্টিল বা সি-এমএন স্টিল → চূড়ান্ত গ্রেড, হিট ট্রিটমেন্ট, হার্ডনেস এবং উপাদানের ট্রেসেবিলিটি অনুমোদিত ডিজাইন এবং সার্টিফিকেট স্কোপ অনুসরণ করে।
• পরীক্ষা: অর্ডার স্কোপ অনুযায়ী অপারেশন, লোড, রিলিজ এবং প্রোটোটাইপ টেস্টিং → ধ্বংসাত্মক ব্রেক টেস্টিং প্রোটোটাইপ টেস্ট হিসাবে বিবেচিত হবে যদি না অন্যথায় নির্দিষ্ট করা হয়।
• সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত মেরিন কোটিং সিস্টেম জাহাজের পেইন্ট স্পেসিফিকেশন অনুসরণ করে।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধান নির্দেশিকা

ধাপ ১: প্রয়োজনীয় SWL, টাগ টাইপ, টাউইং ডিউটি, ডিজাইন টাউলিন লোড, অপারেটিং এলাকা এবং হুকটি নতুন নির্মাণ বা প্রতিস্থাপনের জন্য কিনা তা নিশ্চিত করুন।

ধাপ ২: টাউলিন উপাদান এবং টার্মিনেশন নিশ্চিত করুন: পলিপ্রোপিলিন / নাইলন দড়ি, স্টিল ওয়্যার দড়ি, টাউইং আই, শ্যাকল, বা অন্য সংযোগ। সামঞ্জস্য পর্যালোচনার জন্য চোখের এবং শেষ ফিটিংয়ের মাত্রা সরবরাহ করুন।

ধাপ ৩: সাইড-সুইং দিক, প্রয়োজনীয় মুভমেন্ট কোণ, টাউলিন লিড, হুক ইনস্টলেশন উচ্চতা, চারপাশের ক্লিয়ারেন্স, ডেক ওপেনিং, ফাউন্ডেশন এবং জাহাজের কাঠামোগত শক্তিশালীকরণ নিশ্চিত করুন।

ধাপ ৪: নিউম্যাটিক কন্ট্রোল ডেটা নিশ্চিত করুন: উপলব্ধ এয়ার প্রেসার, এয়ার কোয়ালিটি, কন্ট্রোল ভোল্টেজ, সোলেনয়েড রিকোয়ারমেন্ট, লোকাল এবং হুইলহাউস রিলিজ স্টেশন, ম্যানুয়াল রিলিজ ওয়্যার বা লিভার, এবং অ্যালার্ম / ইন্ডিকেশন রিকোয়ারমেন্ট।

ধাপ ৫: কোটেশনের আগে পরীক্ষা এবং সার্টিফিকেট স্কোপ নিশ্চিত করুন: প্রুফ বা SWL টেস্ট, লোডের অধীনে রিলিজ টেস্ট, অপারেশন টেস্ট, প্রোটোটাইপ ব্রেক টেস্ট, NDT পদ্ধতি, ক্লাস উইটনেসিং, মেটেরিয়াল সার্টিফিকেট, এবং মেকার ডকুমেন্টেশন।

ধাপ ৬: উপাদানের গ্রেড, কোটিং সিস্টেম, পরিমাণ, জাহাজের প্রকার, ক্লাসিফিকেশন সোসাইটি, ইনস্টলেশন ড্রয়িং, ডেলিভারি গন্তব্য, এবং প্রয়োজনীয় ডেলিভারি সময় সরবরাহ করুন।

কাঠামো

ঘূর্ণায়মান ডিস্ক রিলিজ সদস্য | কিপার এবং লকিং মেকানিজম | রিলিজ লিভার এবং রিসেট লিভার | সাইড-সুইং মাউন্টিং / সুইভেল ব্যবস্থা | নিউম্যাটিক অ্যাকচুয়েটর এবং কন্ট্রোল ইন্টারফেস | স্থানীয় ম্যানুয়াল রিলিজ ব্যবস্থা | ডেক ফাউন্ডেশন এবং কাঠামোগত সংযোগ

টাউইং নিরাপত্তা, রিলিজ এবং ইঞ্জিনিয়ারিং সুবিধা

• ডিস্ক-টাইপ রিলিজ সদস্য টাউইং লাইন সংযোগ বিচ্ছিন্ন করার জন্য ঘোরে, একটি প্রচলিত লিফটিং হুক হিসাবে পণ্যটিকে বিবেচনা না করে নিয়ন্ত্রিত রিলিজ সমর্থন করে।
• সাইড-সুইং মুভমেন্ট হুককে অনুমোদিত পরিসরের মধ্যে টাউলিন দিকের পার্শ্বীয় পরিবর্তনগুলি অনুসরণ করতে সহায়তা করে, টাউইং সংযোগে অনমনীয় মিসঅ্যালাইনমেন্ট হ্রাস করে।
• নিউম্যাটিক রিমোট কন্ট্রোল রিলিজ কমান্ডকে হুইলহাউস এবং/অথবা ডেক স্টেশনে স্থাপন করতে পারে, যখন একটি স্থানীয় ম্যানুয়াল রিলিজ ব্যবস্থা অনুমোদিত ডিজাইন অনুযায়ী একটি স্বাধীন অপারেটিং পদ্ধতি সরবরাহ করে।
• লোড-এর অধীনে রিলিজ পারফরম্যান্স সম্মত লোড এবং টাউলিন শর্তে যাচাই করা উচিত। SWL, রিলিজ লোড, প্রুফ লোড, প্রোটোটাইপ ব্রেক লোড, এবং টাউইং লাইন ব্রেকিং শক্তি অবশ্যই স্পষ্টভাবে পৃথক রাখতে হবে।
• টাউইং ফোর্স হুক বডি, সাইড-সুইং মাউন্টিং, ব্র্যাকেট, ফাউন্ডেশন এবং শক্তিশালী জাহাজের কাঠামোর মাধ্যমে স্থানান্তরিত হয়; ডেক প্রতিক্রিয়া লোড এবং ওয়েল্ড বিশদ জাহাজের ব্যবস্থার সাথে অনুমোদিত হওয়া উচিত।
• কিপার জ্যামিতি, ডিস্ক যোগাযোগের পৃষ্ঠতল, এবং উন্মুক্ত প্রান্তগুলি টাউইং আই বা দড়ি সংযোগের সাথে তীক্ষ্ণ স্থানীয় যোগাযোগ এড়াতে মসৃণ করা উচিত।
• ঐচ্ছিক টাউইং লোড পর্যবেক্ষণ একটি ইন্সট্রুমেন্টেড লোড পিন এবং রিমোট ডিসপ্লের মাধ্যমে বিবেচনা করা যেতে পারে যখন প্রয়োজন হয়, তবে এটি কোটেশন এবং অনুমোদিত ড্রয়িংয়ে উল্লেখ না থাকলে অন্তর্ভুক্ত করা হয় না।

কাস্টম অ্যাট্রিবিউটস

• SWL: ৩০ / ৫০ / ৬০ / ৮০ / ৯০ / ১০০ টন → শুধুমাত্র জাহাজের বোল্লার্ড পুলের পরিবর্তে অনুমোদিত টাউইং লোড বেস অনুযায়ী নির্বাচন করুন।
• হুক টাইপ: কুইক রিলিজ ডিস্ক টাইপ → টাউইং লাইন সংযোগ বিচ্ছিন্ন করার জন্য ঘূর্ণায়মান রিলিজ সদস্য।
• মুভমেন্ট: সাইড সুইং → অনুমোদিত কোণ, স্টপ পজিশন, এবং লিড দিক প্রকল্প-নির্দিষ্ট।
• রিলিজ কন্ট্রোল: নিউম্যাটিক রিমোট + লোকাল ম্যানুয়াল → অপারেটিং স্টেশন এবং জরুরি ব্যাকআপ লজিক নিশ্চিত করতে হবে।
• টাউলিন সামঞ্জস্য: দড়ি বা তারের সংযোগ জ্যামিতি পর্যালোচনার সাপেক্ষে → টাউলিন আই, থিম্বল, শ্যাকল, এবং শেষ ফিটিংয়ের মাত্রা সরবরাহ করুন।
• উপাদান: মাইল্ড স্টিল / সি-এমএন স্টিল → সঠিক গ্রেড, যান্ত্রিক বৈশিষ্ট্য, হার্ডনেস, এবং ট্রেসেবিলিটি অনুমোদিত স্পেসিফিকেশন অনুসরণ করে।
• মাউন্টিং: ডেক ফাউন্ডেশন / ব্র্যাকেট ব্যবস্থা → ডেক রিইনফোর্সমেন্ট এবং ওয়েল্ড বিশদ শিপইয়ার্ড বা জাহাজের ডিজাইনার দ্বারা যাচাই করা হয়।
• পরীক্ষার স্কোপ: প্রোটোটাইপ, লোড, রিলিজ, অপারেশন, এবং অর্ডার অনুযায়ী NDT → ক্লাস উইটনেসিং এবং গ্রহণযোগ্যতার মানদণ্ড উৎপাদনের আগে নিশ্চিত করতে হবে।
• লোড মনিটরিং: প্রকল্প প্রয়োজনীয়তা অনুযায়ী ঐচ্ছিক → লোড পিন, ডিসপ্লে, অ্যালার্ম লেভেল, ক্যালিব্রেশন, এবং সিগন্যাল আউটপুট পৃথক স্কোপ আইটেম।

এটি কিভাবে কাজ করে

টাউলিন আই বা সংযোগ ডিস্ক হুকে স্থাপন করা হয় → কিপার এবং লকিং মেকানিজম সংযোগ সুরক্ষিত করে → টাউইং লোড সাইড-সুইং মাউন্টিং এবং জাহাজের ফাউন্ডেশনের মাধ্যমে প্রবাহিত হয় → স্থানীয় বা নিউম্যাটিক রিমোট কমান্ড রিলিজ মেকানিজম পরিচালনা করে → ডিস্ক ঘোরে এবং টাউইং সংযোগ বিচ্ছিন্ন হয় → হুক পরিদর্শন করা হয় এবং এলাকা নিরাপদ হওয়ার পরে রিসেট করা হয়

অ্যাপ্লিকেশন

হারবার টাগ টাউইং | পোর্ট শিপ-অ্যাসিস্ট অপারেশন | টাগবোট অ্যাফ টাউইং স্টেশন | উপকূলীয় টাউইং জাহাজ | প্রকল্প-নির্দিষ্ট জরুরি টাউইং ডিউটি | নতুন নির্মাণ এবং রেট্রোফিট টাউইং ব্যবস্থা

সার্টিফিকেশন এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, অনুমোদিত পরীক্ষা পদ্ধতি, উপাদানের ট্রেসেবিলিটি এবং ক্লাসিফিকেশন সোসাইটির গ্রহণযোগ্যতা অনুযায়ী সার্টিফিকেট এবং উইটনেসেড পরীক্ষা ব্যবস্থা করা যেতে পারে। কোটেশনের আগে সার্টিফিকেট এবং পরিদর্শন স্কোপ অবশ্যই সম্মত হতে হবে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

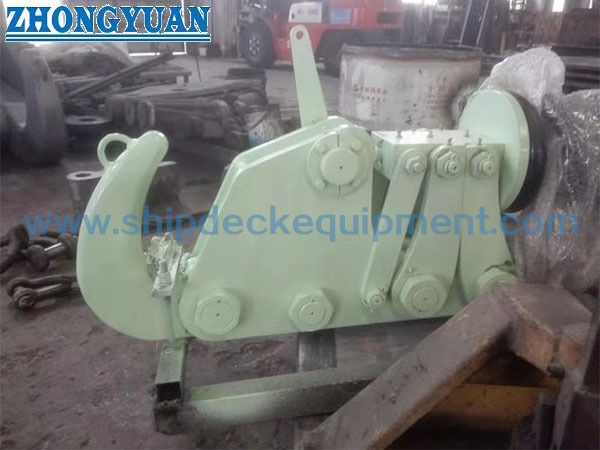

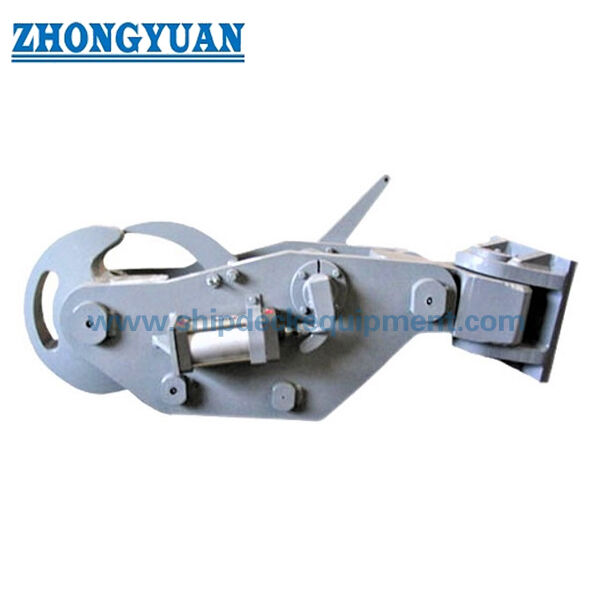

ড্রয়িং এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: নিউম্যাটিক ডিস্ক টাউইং হুক কি সম্পূর্ণ SWL-এ টাউলিন রিলিজ করতে পারে?

উত্তর ১: ডিজাইনটি লোডেড রিলিজের জন্য তৈরি করা হয়েছে, তবে সম্পূর্ণ-SWL রিলিজ অনুমোদিত হুক কনফিগারেশন, নিউম্যাটিক সিস্টেম, টাউলিন সংযোগ, পরীক্ষা পদ্ধতি এবং ক্লাস প্রয়োজনীয়তা দ্বারা নিশ্চিত করতে হবে। রিলিজ লোড প্রুফ এবং ব্রেক লোড থেকে আলাদাভাবে উল্লেখ করা উচিত।

প্রশ্ন ২: সঠিক ৩০ থেকে ১০০ টন SWL মডেলটি কীভাবে নির্বাচন করা উচিত?

উত্তর ২: নির্বাচন করার সময় অনুমোদিত টাউইং ডিজাইন লোড, ডাইনামিক ইফেক্টস, টাউলিন টাইপ, লিড ডিরেকশন, সাইড-সুইং রেঞ্জ, ফাউন্ডেশন রিঅ্যাকশন, ডেক রিইনফোর্সমেন্ট, এবং ক্লাস রুল ব্যবহার করা উচিত। শুধুমাত্র টাগ বোল্লার্ড পুল একটি সম্পূর্ণ নির্বাচন ভিত্তি নয়।

প্রশ্ন ৩: এই পণ্যটি কি কুইক রিলিজ মুরিং হুকের মতো?

উত্তর ৩: না। এই পণ্যটি টাগ এবং টাউইং অপারেশনের জন্য একটি জাহাজ-মাউন্টেড টাউইং হুক। একটি জেটি কুইক রিলিজ মুরিং হুক একটি ভিন্ন টার্মিনাল মুরিং পণ্য যার ইনস্টলেশন, লোড মনিটরিং এবং অপারেটিং ব্যবস্থা ভিন্ন।
