সামুদ্রিক টোয়িং হুক | টাগবোটের জন্য 400 kN ম্যানুয়াল-রিলিজ স্প্রিং টাইপ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| SWL: | 16KN থেকে 400KN | উপাদান: | হালকা ইস্পাত, C-Mn ইস্পাত |
|---|---|---|---|
| ব্যবহার: | মুরিং এবং টোয়িং | স্ট্যান্ডার্ড: | CB/T 637-1995 |
| টাইপ: | বসন্তের ধরন | পরীক্ষা: | প্রোটোটাইপ টেস্ট, ব্রেক লোড টেস্ট, সেফ ওয়ার্কিং লোড টেস্ট, অপারেশন টেস্ট |
| অপারেশন সিস্টেম: | ম্যানুয়াল রিলিজ | সারফেস ট্রিটমেন্ট: | S2.5 পর্যন্ত স্যান্ডব্লাস্টিং + ইপোক্সি পেইন্টের 3 স্তর, S2.5 পর্যন্ত স্যান্ডব্লাস্টিং + ইপোক্সি স্ট |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | 400kn সামুদ্রিক টাউং হুক,স্প্রিং টাইপ 400kn সামুদ্রিক তোয়ান হুক,400kn নৌকা তোয়াই হুক |
||
পণ্যের বর্ণনা
মেরিন টাউইং হুক | টগবোটের জন্য ৪০০ কিলোনিউটন ম্যানুয়াল-রিলিজ স্প্রিং টাইপ
পণ্যের সংক্ষিপ্ত বিবরণ
৪০০ কিলোনিউটন ম্যানুয়াল-রিলিজ স্প্রিং টাউইং হুক হল একটি জাহাজ-বাহিত টাউইং ফিটিং যা টগবোট এবং টাউইং জাহাজে ব্যবহৃত হয়। এটি অপারেশনের সময় টাউইং সংযোগ ধরে রাখে এবং একটি যান্ত্রিক অপারেটিং ব্যবস্থার মাধ্যমে স্থানীয়ভাবে ইচ্ছাকৃতভাবে মুক্তি দিতে দেয়। স্প্রিং-সহায়তাযুক্ত প্রক্রিয়াটি রিটেইনিং ডিভাইসটি বিচ্ছিন্ন হওয়ার পরে হুক খোলার ক্ষেত্রে সহায়তা করে। এই পৃষ্ঠাটি ম্যানুয়ালি চালিত স্প্রিং টাইপের জন্য এবং এটি হাইড্রোলিক বা নিউম্যাটিক রিমোট-রিলিজ সিস্টেমকে প্রতিনিধিত্ব করে না।
CB/T 637-1995 জাহাজ টাউইং-এ ব্যবহৃত স্প্রিং টাউইং হুকগুলির জন্য পণ্যের শ্রেণীবিভাগ, প্রযুক্তিগত প্রয়োজনীয়তা, পরীক্ষার পদ্ধতি, পরিদর্শন নিয়ম, চিহ্নিতকরণ এবং প্যাকিং অন্তর্ভুক্ত করে। সরবরাহকৃত সিরিজটি ১৬ কিলোনিউটন থেকে ৪০০ কিলোনিউটন পর্যন্ত বিস্তৃত, যেখানে এই পৃষ্ঠাটি ৪০০ কিলোনিউটন মডেলের উপর দৃষ্টি নিবদ্ধ করে। সরবরাহকৃত ডাইমেনশনাল টেবিলে "সর্বোচ্চ লোড" শব্দটি ব্যবহার করা হয়েছে; অনুমোদিত প্রকল্প অঙ্কন এবং ক্লাস স্কোপ থেকে অনুমোদিত লোড, SWL, বা নিরাপদ টাউইং লোড হিসাবে চুক্তিগত পদ, সেইসাথে প্রয়োজনীয় রিলিজ লোড এবং টেস্ট লোড নিশ্চিত করতে হবে।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: ম্যানুয়াল-রিলিজ স্প্রিং টাউইং হুক → জাহাজ টাউইং ব্যবস্থার জন্য স্থানীয় যান্ত্রিক মুক্তি।
- স্ট্যান্ডার্ড রেফারেন্স: CB/T 637-1995 → জাহাজ টাউইং-এর জন্য স্প্রিং টাউইং হুকগুলিতে প্রযোজ্য এবং প্রযুক্তিগত, পরীক্ষা, পরিদর্শন, চিহ্নিতকরণ এবং প্যাকিংয়ের প্রয়োজনীয়তা অন্তর্ভুক্ত করে।
- পৃষ্ঠা মডেল: সরবরাহকৃত টেবিলে ৪০০ কিলোনিউটন সর্বোচ্চ লোড → প্রদত্ত ১৬–৪০০ কিলোনিউটন সিরিজের সর্বোচ্চ-ক্ষমতার মডেল।
- রিলিজ ব্যবস্থা: ম্যানুয়াল অপারেশন → হাইড্রোলিক এবং নিউম্যাটিক রিমোট-রিলিজ সরঞ্জাম এই কনফিগারেশনে অন্তর্ভুক্ত নয়।
- ৪০০ কিলোনিউটন মডেলের আকার: L ২২৫৯ মিমি × B ৬৪০ মিমি × H ৪৭২ মিমি → উৎপাদনের আগে ফাউন্ডেশন স্পেস এবং অপারেটিং ক্লিয়ারেন্স পরীক্ষা করতে হবে।
- গণনাকৃত ওজন: প্রায় ১৩৪০.১ কেজি → হ্যান্ডলিং, পরিবহন, অনবোর্ড লিফটিং পরিকল্পনা এবং ফাউন্ডেশন ইনস্টলেশনের সাথে প্রাসঙ্গিক।
- উপাদানের ভিত্তি: মাইল্ড স্টিল / সি-এমএন স্টিল → সঠিক প্লেট, কাস্টিং, পিন, বুশ এবং স্প্রিং উপাদানের গ্রেড নিশ্চিত করতে হবে।
- পৃষ্ঠের চিকিৎসা: Sa 2.5 ব্লাস্টিং + একটি ইপোক্সি শপ-প্রাইমার কোট রেফারেন্স হিসাবে → চূড়ান্ত মেরিন কোটিং জাহাজের পেইন্টিং স্পেসিফিকেশন অনুসরণ করবে।
প্রধান প্রযুক্তিগত প্যারামিটার
|
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ ১: ৪০০ কিলোনিউটন মডেল নিশ্চিত করুন এবং বলুন যে প্রকল্পের লোড সর্বোচ্চ লোড, অনুমোদিত লোড, SWL, বা নিরাপদ টাউইং লোড হিসাবে নির্দিষ্ট করা হয়েছে কিনা।
ধাপ ২: টাউইং-লাইন টাইপ, টাউইং আই বা সংযোগের মাত্রা, প্রত্যাশিত লিড দিক, অপারেটিং কোণ এবং প্রয়োজনীয় স্পষ্ট হুক খোলার তথ্য প্রদান করুন।
ধাপ ৩: অঙ্কনের মাধ্যমে ইনস্টলেশন ফাউন্ডেশন, লোড পাথ, আন্ডার-ডেক রিইনফোর্সমেন্ট, ফাস্টেনিং / ওয়েল্ডিং ইন্টারফেস এবং উপলব্ধ অপারেটিং ক্লিয়ারেন্স নিশ্চিত করুন।
ধাপ ৪: ম্যানুয়াল রিলিজ ব্যবস্থা, স্থানীয় অপারেটিং অবস্থান, লিভার বা রিলিজ-ওয়্যারের রুট, প্রয়োজনীয় রিলিজ লোড এবং রিসেট পদ্ধতি নিশ্চিত করুন।
ধাপ ৫: উপাদানের গ্রেড, সর্বনিম্ন ডিজাইন তাপমাত্রা, ক্ষয়কারী পরিবেশ, বরফ-শ্রেণী বা নিম্ন-তাপমাত্রার প্রয়োজনীয়তা এবং চূড়ান্ত কোটিং সিস্টেম নিশ্চিত করুন।
ধাপ ৬: পরীক্ষা এবং শংসাপত্রের সুযোগ, ক্লাস সোসাইটি, সাক্ষী পয়েন্ট, পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি তারিখ উল্লেখ করুন এবং GA বা ইনস্টলেশন অঙ্কন সরবরাহ করুন।
গঠন
টাউইং হুক বডি | রিটেইনিং এবং ল্যাচ অ্যাসেম্বলি | স্প্রিং-সহায়তাযুক্ত রিলিজ মেকানিজম | ম্যানুয়াল অপারেটিং লিভার / রিলিজ লিঙ্কেজ | পিভট পিন এবং বুশ | বেস এবং ফাউন্ডেশন ইন্টারফেস | রিসেট এবং লকিং ব্যবস্থা | মেরিন প্রতিরক্ষামূলক কোটিং
রিলিজ, ইনস্টলেশন এবং গুণমানের সুবিধা
- ম্যানুয়াল মেকানিজম হাইড্রোলিক পাওয়ার প্যাক বা নিউম্যাটিক সাপ্লাইয়ের উপর নির্ভর না করে স্থানীয় যান্ত্রিক অপারেশন সরবরাহ করে; অপারেটরের অবস্থান এবং নিরাপদ অ্যাক্সেস জাহাজের বিন্যাসে পরীক্ষা করতে হবে।
- স্প্রিং অ্যাসিস্ট্যান্স ল্যাচ বিচ্ছিন্ন হওয়ার পরে হুক খোলার ক্ষেত্রে সহায়তা করে, যখন অনুমোদিত রিলিজ লোড ৪০০ কিলোনিউটন টেবিলের মান থেকে অনুমান করার পরিবর্তে অনুমোদিত নকশা এবং পরীক্ষা পদ্ধতি দ্বারা প্রদর্শিত হতে হবে।
- ৪০০ কিলোনিউটন মডেল ডেক-লেআউট পর্যালোচনা, ফাউন্ডেশন ডিজাইন, অ্যাক্সেস পরিকল্পনা এবং উদ্ধৃতি তুলনার জন্য একটি সংজ্ঞায়িত ডাইমেনশনাল এনভেলপ সরবরাহ করে।
- টাউইং ফোর্স হুক বডি, পিভট, বেস এবং সহায়ক হুল কাঠামোর মাধ্যমে স্থানান্তরিত হয়; তাই ফাউন্ডেশন শক্তি এবং আন্ডার-ডেক রিইনফোর্সমেন্ট সম্পূর্ণ টাউইং ব্যবস্থার অংশ।
- পিন, বুশ, ল্যাচ কন্টাক্ট এরিয়া, স্প্রিং এবং রিলিজ লিঙ্কেজগুলি পরিদর্শন, লুব্রিকেশন, পরিধান পরীক্ষা এবং কার্যকরী পরীক্ষার জন্য অ্যাক্সেসযোগ্য থাকা উচিত।
- লোড টেস্টিং, রিলিজ-অপারেশন টেস্টিং, মেটেরিয়াল ট্রেসেবিলিটি এবং ক্লাস উইটনেসিং অনুমোদিত পরিদর্শন এবং পরীক্ষা পরিকল্পনা অনুযায়ী ব্যবস্থা করা যেতে পারে।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: CB/T 637-1995 → জাহাজ টাউইং-এ ব্যবহৃত স্প্রিং টাউইং হুকগুলির জন্য স্ট্যান্ডার্ড রেফারেন্স।
- মডেল: ৪০০ → প্রদত্ত ১৬ / ২৫ / ৪০ / ৬৩ / ১০০ / ১৬০ / ২২০ / ৩২০ / ৪০০ কিলোনিউটন সিরিজ থেকে নির্বাচিত।
- লোড রেটিং: সরবরাহকৃত ডেটাতে ৪০০ কিলোনিউটন সর্বোচ্চ লোড → চূড়ান্ত চুক্তিগত লোড সংজ্ঞা এবং চিহ্নিতকরণ নিশ্চিত করতে হবে।
- রিলিজ পদ্ধতি: ম্যানুয়াল স্থানীয় রিলিজ → রিমোট হাইড্রোলিক বা নিউম্যাটিক রিলিজ এই মডেলের বাইরে যদি আলাদাভাবে ডিজাইন করা না হয়।
- উপাদান: মাইল্ড স্টিল / সি-এমএন স্টিল → সঠিক কম্পোনেন্ট গ্রেড এবং নিম্ন-তাপমাত্রার প্রয়োজনীয়তা নিশ্চিত করতে হবে।
- পৃষ্ঠের চিকিৎসা: Sa 2.5 + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত পেইন্ট সিস্টেম প্রকল্পের স্পেসিফিকেশন অনুসরণ করবে।
- ইনস্টলেশন: ডেক / ফাউন্ডেশন মাউন্টেড → লোড দিক, ফাস্টেনিং বিবরণ, ডেক রিইনফোর্সমেন্ট এবং অ্যাক্সেস ক্লিয়ারেন্সের জন্য অনুমোদিত অঙ্কন প্রয়োজন।
- পরিদর্শন ও সার্টিফিকেশন: অর্ডার স্কোপ অনুযায়ী → টেস্ট লোড, রিলিজ টেস্ট কন্ডিশন, ক্লাস উইটনেসিং এবং সার্টিফিকেট টাইপ উদ্ধৃতির আগে সম্মত হতে হবে।
কিভাবে কাজ করে
টাউইং সংযোগ হুকে স্থাপন করা হয় → রিটেইনিং মেকানিজম হুকটিকে ওয়ার্কিং পজিশনে সুরক্ষিত করে → টাউইং লোড বেস এবং সহায়ক হুল কাঠামোর দিকে স্থানান্তরিত হয় → অপারেটর ম্যানুয়াল রিলিজ ব্যবস্থা সক্রিয় করে → ল্যাচ বিচ্ছিন্ন হয় এবং স্প্রিং হুক খোলার ক্ষেত্রে সহায়তা করে → সংযোগ মুক্তি পায় → হুক পুনরায় সেট করা হয়, লক করা হয় এবং পুনরায় ব্যবহারের আগে কার্যকারিতা পরীক্ষা করা হয়।
অ্যাপ্লিকেশন
হারবার টগবোট | উপকূলীয় টাউইং জাহাজ | শিপ-অ্যাসিস্ট টগস | অনুমোদিত টাউইং ব্যবস্থা সহ ওয়ার্কবোট | নতুন নির্মাণ প্রকল্প | সামঞ্জস্যপূর্ণ স্প্রিং টাউইং হুকগুলির প্রতিস্থাপন
শংসাপত্র এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, অনুমোদিত পরীক্ষা স্কোপ, উপাদান ট্রেসেবিলিটি এবং ক্লাসিফিকেশন সোসাইটি পদ্ধতি অনুসারে শংসাপত্র এবং পরিদর্শন ব্যবস্থা করা যেতে পারে। প্রাপ্যতা ক্লাস অনুমোদন এবং সম্মত অর্ডার স্কোপের উপর নির্ভরশীল।
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

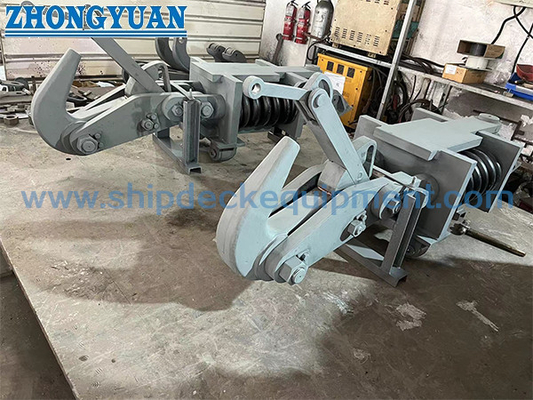

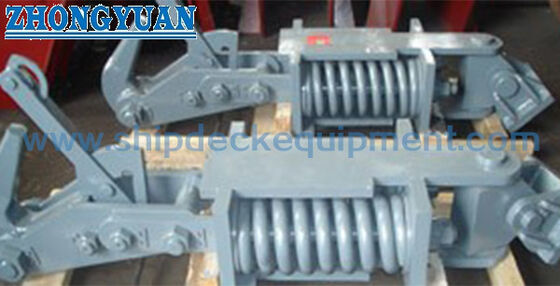

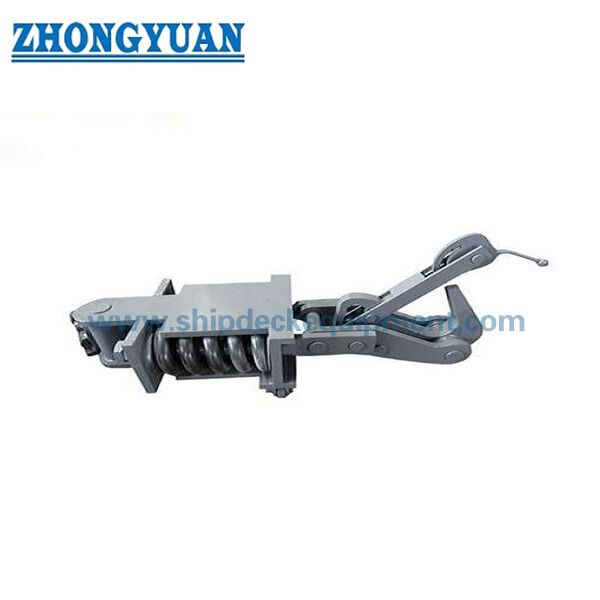

অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: পুরো ৪০০ কিলোনিউটন লোড বহন করার সময় হুকটি কি ম্যানুয়ালি মুক্তি দেওয়া যেতে পারে?
উত্তর ১: সরবরাহকৃত টেবিলে ৪০০ কিলোনিউটনকে সর্বোচ্চ লোড হিসাবে চিহ্নিত করা হয়েছে, তবে এটি স্বাধীনভাবে অনুমোদিত রিলিজ লোড নিশ্চিত করে না। লোডের অধীনে মুক্তি অনুমোদিত স্পেসিফিকেশনে সংজ্ঞায়িত হতে হবে এবং প্রয়োজনীয় রিলিজ-অপারেশন পরীক্ষা দ্বারা যাচাই করতে হবে। এটি অনুমান করা উচিত নয় যে পূর্ণ-লোড মুক্তি অন্তর্ভুক্ত করা হয়েছে।
প্রশ্ন ২: এই মডেলে কি হুইলহাউস রিমোট রিলিজ অন্তর্ভুক্ত আছে?
উত্তর ২: না। এই পৃষ্ঠাটি একটি ম্যানুয়াল-রিলিজ স্প্রিং টাউইং হুক বর্ণনা করে। একটি হাইড্রোলিক বা নিউম্যাটিক রিমোট-রিলিজ সিস্টেমের জন্য একটি ভিন্ন অনুমোদিত কনফিগারেশন, নিয়ন্ত্রণ দর্শন, ফেইল-সেফ পর্যালোচনা এবং পরীক্ষা স্কোপ প্রয়োজন।
প্রশ্ন ৩: উদ্ধৃতির আগে কি তথ্য প্রয়োজন?
উত্তর ৩: প্রয়োজনীয় লোড পদবি, টাউইং-লাইন বা আইয়ের মাত্রা, টানার দিক, ফাউন্ডেশন এবং ইনস্টলেশন অঙ্কন, ম্যানুয়াল রিলিজ ব্যবস্থা, উপাদান এবং কোটিংয়ের প্রয়োজনীয়তা, ক্লাস সোসাইটি, পরীক্ষা স্কোপ, পরিমাণ, গন্তব্য এবং ডেলিভারি সময়সূচী সরবরাহ করুন।
