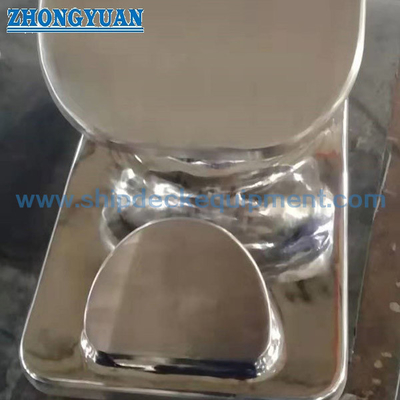

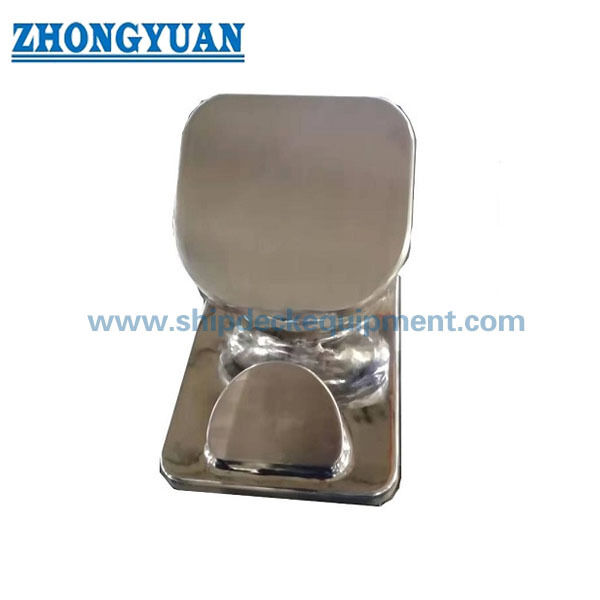

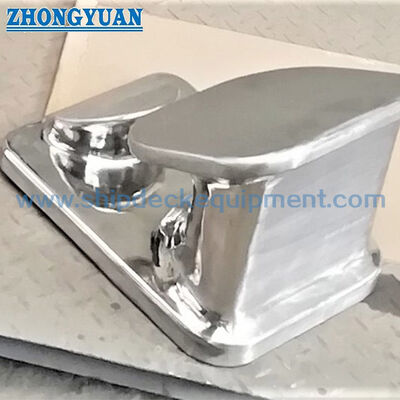

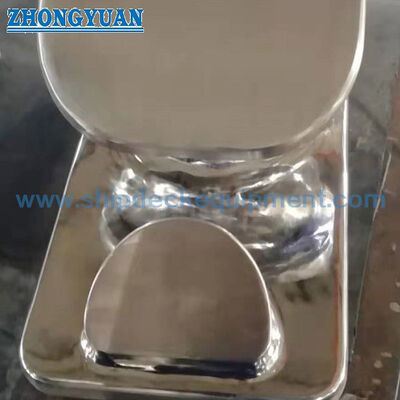

৬-ইঞ্চি পালিশ করা স্টেইনলেস স্টিল ফিক্সড টোয়িং চক ইনল্যান্ড বার্জ এবং ওয়ার্কবোটের জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| মডেল প্রকার:: | 6" স্টেইনলেস স্টিল ফিক্সড চক | মাত্রা (ইঞ্চি):: | 6" এবং কাস্টমাইজড হিসাবে |
|---|---|---|---|
| বহনযোগ্য কাজের চাপ:: | 75T এবং কাস্টমাইজড হিসাবে | উপাদান গ্রেড:: | 100% SUS304 কাস্টিং স্টেইনলেস স্টিল (সিলিকা সল ঢালাই প্রযুক্তি) |
| মান নিয়ন্ত্রণ:: | রেডিওগ্রাফিক পরীক্ষা (RT), পুল লোড টেস্ট | পৃষ্ঠ চিকিত্সা:: | হাই পালিশ, মিরর পালিশ কন্ডিশন |
| শংসাপত্র:: | ABS অনুমোদন বা অন্যান্য IACS ক্লাস | ||
| বিশেষভাবে তুলে ধরা: | 75T স্টেইনলেস স্টিল ফিক্সড চক,6in 75T স্টেইনলেস স্টিল ফিক্সড চক,6in 75T শিপ টুইং সরঞ্জাম |
||
পণ্যের বর্ণনা
অভ্যন্তরীণ বার্গ এবং ওয়ার্কবোটের জন্য 6-ইঞ্চি পোলিশ স্টেইনলেস স্টীল ফিক্সড ট্যাগিং চক
পণ্যের সংক্ষিপ্ত বিবরণ
6 ইঞ্চি পোলিশ স্টেইনলেস স্টীল ফিক্সড ট্যাগিং চক একটি ডেক মাউন্ট ট্যাগলাইন গাইড নদী barges, ট্যাংক barges, towboats,এবং আমেরিকান অভ্যন্তরীণ জলপথ এবং উপসাগরীয় সংযুক্ত পরিষেবা রুটগুলিতে কাজকারী নৌকাএর স্থির castালাই শরীর একটি নিয়ন্ত্রিত দড়ি পথ প্রদান করে, যখন বাঁকা পালিশ কাজের পৃষ্ঠতল তীক্ষ্ণ যোগাযোগ, abrasion এবং টানা, fleeting সময় স্থানীয় লাইন ক্ষতি কমাতে সাহায্য করে,এবং বার্জ হ্যান্ডলিং অপারেশন.
এই মডেলটি একটি 6-ইঞ্চি কনফিগারেশনে সরবরাহ করা হয় যা 75 T এর একটি নিরাপদ কাজের লোডের সাথে উল্লেখ করা হয়েছে। নির্বাচন এছাড়াও towline নির্মাণ এবং ব্যাসার্ধ, লাইন MBL, প্রত্যাশিত লিড কোণ,লোডের দিকএকটি 10 ইঞ্চি কনফিগারেশনও পাওয়া যায়, তবে এর মাত্রা এবং লোড রেটিং ভিন্ন এবং এটি একটি পৃথক মডেল হিসাবে বিবেচনা করা উচিত।
দ্রুত বিবরণী
- পণ্যের ধরনঃ স্টেইনলেস স্টীল ট্যাগিং চক → ট্যাগিং লাইনকে ডেকের স্তরের একটি নির্দিষ্ট পথের মধ্য দিয়ে চালিত করে।
- নামমাত্র আকারঃ 6 ইঞ্চি → বাণিজ্যিক আকারের নামকরণ; অনুমোদিত অঙ্কনের সাথে প্রকৃত খোলার এবং এ-জি মাত্রা নিশ্চিত করুন।
- নিরাপদ কাজের লোডঃ 75 T → শুধুমাত্র নিশ্চিত লোড দিক, ইনস্টলেশন ভিত্তি, এবং অনুমোদিত নামমাত্র ভিত্তিতে প্রযোজ্য।
- উপাদানঃ SUS304 স্টেইনলেস স্টীল → সঠিক কাস্টিং গ্রেড, উপাদান মান, রসায়ন, এবং যান্ত্রিক বৈশিষ্ট্য যা MTC দ্বারা যাচাই করা হবে।
- ঢালাই প্রক্রিয়াঃ সিলিকা-সোল ঢালাই প্রযুক্তি → একটি সমন্বিত ঢালাই ফর্ম এবং নিয়ন্ত্রিত দড়ি যোগাযোগ জ্যামিতি সমর্থন করে।
- পৃষ্ঠের সমাপ্তিঃ উচ্চ পোলিশ / আয়না পোলিশ → মসৃণ দড়ি-কাঠামো পৃষ্ঠগুলি খিটখিটে হ্রাস করতে এবং চাক্ষুষ পরিদর্শনকে সহজতর করতে সহায়তা করে।
- পরিদর্শন বিকল্পঃ রেডিওগ্রাফিক পরীক্ষা এবং টান লোড পরীক্ষা → আকার, গ্রহণযোগ্যতা মানদণ্ড, সাক্ষী পয়েন্ট, এবং উত্পাদন আগে সম্মত রিপোর্টিং।
- সিরিজ বিকল্পঃ 6 ইঞ্চি এবং 10 ইঞ্চি → মাত্রা এবং SWL পৃথক; দুটি সংস্করণ শুধুমাত্র আকার নাম দ্বারা বিনিময়যোগ্য নয়।
প্রধান প্রযুক্তিগত পরামিতি
| বর্ণনা | প্রকার | মাত্রা (এমএম) | ওজন | ||||||
| এ | বি | সি | ডি | ই | এফ | জি | (কেজিএস) | ||
| স্টেইনলেস স্টীল ফিক্সড চক | ৬ | 410 | 295 | 280 | 33 | 128 | 98 | 33 | 75 |
নির্বাচন ও অনুসন্ধান গাইড
প্রথম ধাপ:প্রয়োজনীয় সংস্করণটি নিশ্চিত করুনঃ 6 ইঞ্চি বা 10 ইঞ্চি, রেফারেন্স অঙ্কন বা বিদ্যমান চক মডেলের সাথে। শুধুমাত্র ইঞ্চি নামকরণ দ্বারা নির্বাচন করবেন না।
দ্বিতীয় ধাপঃটললাইন প্রকার, নির্মাণ, ব্যাসার্ধ, এমবিএল, প্রত্যাশিত পরিষেবা টেনশন এবং প্ল্যান এবং উচ্চতায় স্বাভাবিক লিড কোণ সরবরাহ করুন।
তৃতীয় ধাপঃপ্রয়োজনীয় SWL ইউনিট, প্রধান লোড দিক, সর্বাধিক পাশের সীসা, ডেক অবস্থান, ফাউন্ডেশন প্লেট, আশেপাশের শক্তিশালীকরণ এবং ওয়েল্ডিং বিন্যাস নিশ্চিত করুন।
চতুর্থ ধাপ:প্রকল্পের জন্য SUS, ASTM/UNS, EN, বা শ্রেণী-অনুমোদিত উপাদান সনাক্তকরণের প্রয়োজন কিনা তা সহ কাস্ট স্টেইনলেস স্টিলের সঠিক গ্রেড এবং উপাদান মান নিশ্চিত করুন।
পঞ্চম ধাপঃপৃষ্ঠের সমাপ্তি, RT ব্যাপ্তি এবং গ্রহণযোগ্যতা স্তর, টান-পরীক্ষা বা প্রুফ-লোড মান, সাক্ষী পরিদর্শন, উপাদান ট্রেসেবিলিটি এবং শংসাপত্রের সুযোগ নির্ধারণ করুন।
ষষ্ঠ ধাপঃজাহাজের ধরন, পরিমাণ, ইনস্টলেশনের অঙ্কন বা ছবি, শ্রেণীবিভাগের প্রয়োজনীয়তা, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় উল্লেখ করুন।
কাঠামো
Integral cast stainless steel body | Fixed deck mounting base | Curved rope-working channel | Forward and aft guide shoulders | High-polished contact surfaces | Reinforced vessel foundation by shipyard
ট্যাগিং, কাস্টিং এবং ইনস্টলেশনের সুবিধা
- স্থির চ্যানেল টোললাইন পথ নিয়ন্ত্রণ করে এবং লাইনটি ডেকের প্রান্ত বা টোলিং স্টেশন জুড়ে যাওয়ার সময় একটি মসৃণ দিক পরিবর্তন করে।
- গোলাকার এবং পোলিশ কাজের পৃষ্ঠগুলি তীক্ষ্ণ স্থানীয় যোগাযোগকে হ্রাস করে এবং সিন্থেটিক বা তারের টানা লাইনগুলিতে ক্ষয়, ক্ষয় এবং তাপ জমা হ্রাস করতে সহায়তা করে।
- ইন্টিগ্রাল কাস্ট ফর্মটি দড়ি পথের মধ্যে তৈরি জয়েন্টগুলি হ্রাস করে; কাস্টিং সলিউশন এবং গ্রিলিংয়ের পরে অবশিষ্ট প্রাচীরের বেধ মূল গ্রহণযোগ্য পয়েন্ট হিসাবে রয়ে গেছে।
- যখন প্রয়োজন হয়, পরীক্ষার পরিকল্পনা এবং পরীক্ষার পরিকল্পনায় RT এবং টান-লোড টেস্টিং অন্তর্ভুক্ত করা যেতে পারে, পরীক্ষার জোন এবং গ্রহণযোগ্যতা মানদণ্ড উত্পাদনের আগে সম্মত হয়।
- চক রেটিং সম্পূর্ণ লোড পথের উপর নির্ভর করে। ডেক প্লেট, ভিত্তি, শক্তিশালীকরণ, ওয়েড আকার, ওয়েড দৈর্ঘ্য, এবং লোড দিক জাহাজ ডিজাইনার বা জাহাজ নির্মাণকারী দ্বারা যাচাই করা আবশ্যক।
- খাঁটি জল, লবণাক্ত জল, রাসায়নিক এক্সপোজার বা ট্যাঙ্ক-বার্জ সার্ভিসের জন্য, চূড়ান্ত স্টেইনলেস গ্রেড এবং পরিষ্কার/প্যাসিভেশন প্রয়োজনীয়তা অপারেটিং পরিবেশের সাথে পুনর্বিবেচনা করা উচিত।
কাস্টম অ্যাট্রিবিউট
- নামমাত্র আকারঃ6 in → এই কনফিগারেশনটি চিহ্নিত করে কিন্তু মাত্রিক অঙ্কন যাচাইকরণের পরিবর্তে নয়।
- নিরাপদ কাজের বোঝাঃ75 T → ইউনিট ভিত্তিতে, লোডের দিক, ভিত্তি এবং অনুমোদিত পরীক্ষার রেকর্ডের সাথে প্রকল্পের রেটিং নিশ্চিত করা হবে।
- উপাদানঃরেইনলেস স্টীল SUS304 কাস্ট → সঠিক কাস্টিং গ্রেড এবং প্রযোজ্য মানদণ্ড উপাদান শংসাপত্রের উপর দেখানো আবশ্যক।
- রোপ ওয়ার্কিং পৃষ্ঠঃউচ্চ পোলিশ / আয়না পোলিশ → মসৃণ সমাপ্তি প্রকৃত লাইন-যোগাযোগ পথ উপর কেন্দ্রীভূত হয়।
- পরিদর্শনঃRT এবং টান লোড পরীক্ষা → পরিদর্শন পরিধি, পরীক্ষার লোড, গ্রহণযোগ্যতা মানদণ্ড এবং সাক্ষী প্রয়োজনীয়তা অর্ডার নির্দিষ্ট।
- ইনস্টলেশনঃস্থির ডেক বিন্যাস → ওয়েল্ডিং এবং ডেক শক্তিশালীকরণ জাহাজের কাঠামোর অংশ এবং প্রকৌশল নিশ্চিতকরণের প্রয়োজন।
- সংশ্লিষ্ট মডেলঃ10 স্থির চক → বিভিন্ন মাত্রা এবং SWL ব্যবহার করে এবং একটি পৃথক কনফিগারেশন হিসাবে উদ্ধৃত করা উচিত।
কিভাবে কাজ করে
Towline approaches the chock → Line enters the polished fixed channel → Curved contact surfaces guide and restrain the line path → Towing force is transferred through the cast body and mounting base → Reinforced deck structure distributes the load into the vessel
অ্যাপ্লিকেশন
আমেরিকান অভ্যন্তরীণ শুকনো বাল্ক বার্গার ট্যাংক বার্গার ট্যাগবোট এবং পিচবোট বন্দর এবং নদী কাজের নৌকা ফ্লাইং অপারেশন বার্গ ট্যাগিং এবং হ্যান্ডলিং স্টেশন নতুন বিল্ডিং এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
উপাদান সার্টিফিকেশন, এনডিই রেকর্ড, টান-লোড টেস্ট ডকুমেন্টেশন এবং ক্লাস পরিদর্শন প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে এবং ডিফল্টরূপে অন্তর্ভুক্ত করা হয় না।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ ৬ ইঞ্চি এবং ১০ ইঞ্চি সংস্করণ কিভাবে নির্বাচন করা উচিত?
A1: অনুমোদিত অঙ্কন, টোললাইন ব্যাসার্ধ এবং নির্মাণ, লাইন MBL, প্রয়োজনীয় SWL, লোড দিক, উপলব্ধ ডেক স্পেস, এবং ভিত্তি বিন্যাস দ্বারা নির্বাচন করুন।ইঞ্চি নামকরণ একা রেটিং নির্ধারণ করে না.
প্রশ্ন ২ঃ ৭৫ টন SWL কি প্রতিটি ট্যাগিং দিকের ক্ষেত্রে প্রযোজ্য?
উত্তরঃ না। যোগ্যতা অনুমোদিত প্রধান লোডের দিক, অনুমোদিত পাশের সীসা, সম্পূর্ণ ডেকের ভিত্তি, ওয়েল্ডিংয়ের বিবরণ এবং পরীক্ষার ভিত্তির সাথে যুক্ত হতে হবে।একটি ভিন্ন সীসা কোণ বা ইনস্টলেশন কাঠামোগত চাহিদা পরিবর্তন করতে পারেন.
প্রশ্ন ৩ঃ এবিএস বা অন্য শ্রেণীর পরিদর্শন করার জন্য সাধারণত কি প্রয়োজন?
A3: উত্পাদনের আগে এর পরিসীমা নিয়ে একমত হওয়া উচিত এবং এতে একটি অনুমোদিত অঙ্কন, উপাদান শংসাপত্র, উপাদান সনাক্তযোগ্যতা, এনডিই পদ্ধতি এবং প্রতিবেদন, লোড-টেস্ট পদ্ধতি এবং ফলাফল অন্তর্ভুক্ত থাকতে পারে।ঢালাই বা ফাউন্ডেশনের বিবরণ, এবং জরিপকারী সাক্ষ্যদান।
