NS 2584 ডাবল বিট বোলার্ড শিপ মুরিং এবং টোয়িং এর জন্য | ঢালাই ইস্পাত ডেক বিট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | NS 2584-1977 | নামমাত্র ব্যাস: | 125 থেকে 710 মিমি |
|---|---|---|---|
| SWL: | 45-815 KN | উপাদান: | টিউব, প্লেট, হালকা ইস্পাত; স্টেইনলেস স্টীল |
| ওজন: | 25.9 থেকে 1532 কেজি | সারফেস ট্রিটমেন্ট: | S2.5-এ স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর, মিরর বা সাটিন পালিশ, পালিশ, গ্যালভানাইজড, কা |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | এন এস ২৫৮৪ বোলার্ড,এন এস ২৫৮৪ ডাবল বিটস বোলার্ড,জাহাজের ট্যাগিং সরঞ্জাম বোলার্ড |
||
পণ্যের বর্ণনা

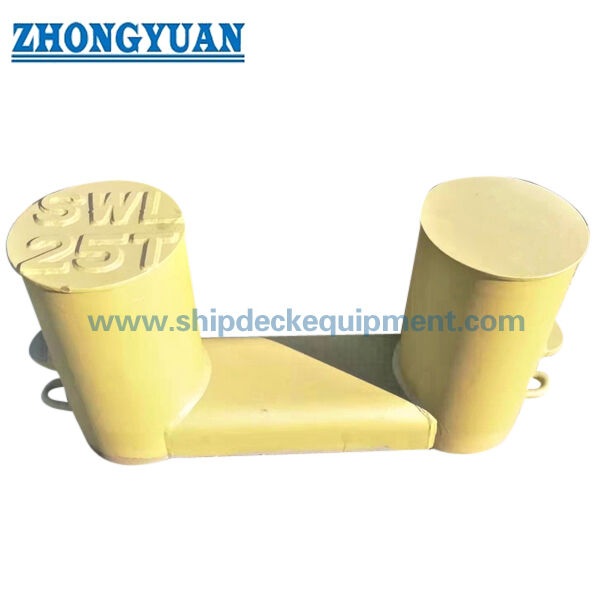

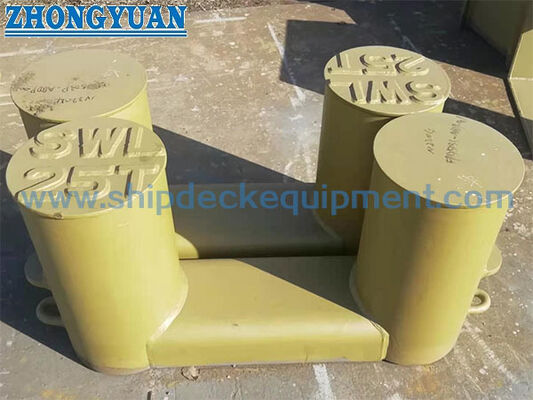

NS 2584 ডাবল বিট বোালার্ড জাহাজ নোঙর এবং টাগিংয়ের জন্য | ওয়েল্ডেড স্টিল ডেক বিটস
পণ্যের সংক্ষিপ্ত বিবরণ
NS 2584 ডাবল বিট বোালার্ড হল একটি ওয়েল্ডেড স্টিল ডেক ফিটিং যা নোঙর লাইন এবং, যেখানে জাহাজের বিন্যাস এবং অনুমোদিত লোড বেসিস অনুমতি দেয়, একটি টাগিং লাইন সুরক্ষিত করতে ব্যবহৃত হয়। দুটি সিলিন্ড্রিক্যাল বিট একটি সাধারণ ডেক সংযোগে সাজানো থাকে, যা পোস্টগুলির চারপাশে লাইনটি বেঁধে রাখতে দেয় যখন ফলস্বরূপ বল বোালার্ড কাঠামো, ডেক ওয়েল্ড এবং স্থানীয় ডেক রিইনফোর্সমেন্টের মাধ্যমে স্থানান্তরিত হয়।
সরবরাহকৃত NS 2584-1977 পরিসীমা 125 থেকে 710 পর্যন্ত নামমাত্র আকারগুলি অন্তর্ভুক্ত করে এবং নোঙর এবং টাগিং অবস্থার জন্য পৃথক সর্বোচ্চ-লোড টেবিল সরবরাহ করে। টিউব এবং রোল্ড-প্লেট বিট নির্মাণ তালিকাভুক্ত করা হয়। তাই নির্বাচন করা উচিত উদ্দেশ্যমূলক অপারেশন, দড়ি বিন্যাস, লোড দিক, ডেক ফাউন্ডেশন, উপাদান গ্রেড, কোটিং সিস্টেম এবং সার্টিফিকেট স্কোপ নিশ্চিত করা উচিত, নোঙর এবং টাগিং মানগুলিকে একটি বিনিময়যোগ্য SWL হিসাবে বিবেচনা করার পরিবর্তে।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: ওয়েল্ডেড ডাবল বিট ডেক বোালার্ড → নিয়ন্ত্রিত নোঙর-লাইন বেলিং এবং প্রকল্প-অনুমোদিত টাগিং ব্যবহারের জন্য দুই-পোস্ট বিন্যাস।
- প্রযুক্তিগত মান: NS 2584-1977 → নরওয়েজিয়ান মেরিন-ইন্ডাস্ট্রি বোালার্ড স্ট্যান্ডার্ড; বর্তমান প্রকল্প গ্রহণ এবং সংস্করণের স্থিতি নিশ্চিত করা উচিত।
- নামমাত্র আকার পরিসীমা: 125 থেকে 710 → বিভিন্ন জাহাজের লেআউট এবং লোড প্রয়োজনীয়তার জন্য নয়টি স্ট্যান্ডার্ড আকার।
- রেফারেন্স সর্বোচ্চ নোঙর লোড: 45 থেকে 815 kN → শুধুমাত্র অনুমোদিত জাহাজের নথিতে উল্লিখিত নোঙর বিন্যাস এবং লোড বেসিসের সাথে ব্যবহার করুন।
- রেফারেন্স সর্বোচ্চ টাগিং লোড: 130 থেকে 2,150 kN → নোঙর মান থেকে পৃথক এবং টাগিং-লাইন দিক, ডেক শক্তি এবং অনুমোদনের সাপেক্ষে।
- বিট নির্মাণ: স্টিল টিউব বা রোল্ড স্টিল প্লেট → বিভাগ মাত্রাগুলি পৃথকভাবে তৈরি এবং উদ্ধৃতি নিশ্চিতকরণের জন্য নির্দিষ্ট করা হয়।
- গণনাকৃত ওজন: 25.9 থেকে 1,532 কেজি → হ্যান্ডলিং, ডেক ইনস্টলেশন পরিকল্পনা, প্যাকিং এবং মালবাহী অনুমান সমর্থন করে।
- পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং প্লাস ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত কোটিং, গ্যালভানাইজিং, বা স্টেইনলেস-স্টিল ফিনিশ অর্ডার স্পেসিফিকেশন অনুসরণ করে।
প্রধান প্রযুক্তিগত প্যারামিটার
| নামমাত্র size |
বিটস d1 × s |
বিটস d1 × s |
a1 | a2 | b1 | C | d2 | e | h | k | I1 | I2 | t1 | হাফ লিঙ্ক fastening |
| 125 | 139,7 x10 | 140x10 | 4 | 5 | 20 | 80 | 170 | 165 | 250 | 15 | 315 | 455 | 6 | 1 |
| 160 | 168,3x10 | 168x10 | 4 | 5 | 24 | 90 | 200 | 195 | 300 | 15 | 400 | 568 | 6 | 1 |
| 200 | 219,1x12,5 | 219x12 | 5 | 6 | 32 | 100 | 260 | 250 | 400 | 15 | 500 | 719 | 6 | 1,6 |
| 250 | 273 x12,5 | 273x12 | 5 | 6 | 40 | 125 | 330 | 315 | 500 | 15 | 630 | 903 | 10 | 1,6 |
| 315 | 323,9x16 | 324x16 | 6 | 8 | 48 | 150 | 390 | 375 | 600 | 20 | 800 | 1124 | 10 | 2,5 |
| 400 | 406,4x17,5 | 406x16 | 8 | 9 | 56 | 175 | 480 | 435 | 700 | 20 | 1000 | 1406 | 10 | 4 |
| 500 | 508 x25 | 508x22 | 10 | 9 | 72 | 200 | 600 | 515 | 830 | 25 | 1250 | 1758 | 12 | 4 |
| 630 | 610 x25 | 610x22 | 10 | 9 | 88 | 225 | 720 | 615 | 1000 | 25 | 1570 | 2180 | 16 | 4 |
| 710 | 711 x28 | 711x25 | 10 | 9 | 96 | 250 | 830 | 675 | 1100 | 25 | 1750 | 2461 | 16 | 4 |
| নামমাত্র size |
বোలार्डের সর্বোচ্চ লোড | ওজন | কোড নং | |||
| নোঙর করার সময় | টাগিং করার সময় | |||||
| kN | (Mp) | kN | (Mp) | কেজি | ||
| 125 | 45 | (4,5) | 130 | (13,0) | 25,9 | |
| 160 | 55 | (5,5) | 155 | (15,5) | 37,2 | |
| 200 | 100 | (10,0) | 285 | (28,5) | 75,2 | |
| 250 | 130 | (13,0) | 365 | (36,5) | 124 | |
| 315 | 205 | (20,5) | 540 | (54,0) | 230 | |
| 400 | 280 | (28,0) | 740 | (74,0) | 356 | |
| 500 | 510 | (51,0) | 1300 | -130 | 723 | |
| 630 | 615 | (61,5) | 1550 | -155 | 1084 | |
| 710 | 815 | (81,5) | 2150 | -215 | 1532 | |
নির্বাচন ও জিজ্ঞাসা নির্দেশিকা
ধাপ 1: NS 2584 ডাবল বিট বোালার্ড, নামমাত্র আকার নিশ্চিত করুন এবং জাহাজের অনুমোদিত বিন্যাসের অধীনে ইউনিটটি নোঙর, টাগিং বা উভয়ের জন্য প্রয়োজন কিনা তা নিশ্চিত করুন।
ধাপ 2: দড়ির প্রকার, দড়ির ব্যাস, দড়ির MBL, লাইনের সংখ্যা, বেলিং পদ্ধতি, লিড অ্যাঙ্গেল এবং নিয়ন্ত্রক ডিজাইন লোড সরবরাহ করুন; শুধুমাত্র নামমাত্র আকার থেকে নির্বাচন করবেন না।
ধাপ 3: ইনস্টলেশন অবস্থান, ডেক প্লেট এবং রিইনফোর্সমেন্ট বিন্যাস, ওয়েল্ড ডিটেইল, লোড দিক এবং উভয় বিটের চারপাশে উপলব্ধ ক্লিয়ারেন্স নিশ্চিত করুন।
ধাপ 4: টিউব বা রোল্ড-প্লেট নির্মাণ, ওয়েল্ডেবল স্টিল গ্রেড, স্টেইনলেস-স্টিল বিকল্প যদি প্রয়োজন হয়, উপাদান ট্রেসেবিলিটি এবং কোনও নিম্ন-তাপমাত্রার প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ 5: পৃষ্ঠের চিকিত্সা, চূড়ান্ত জাহাজের কোটিং সিস্টেম, পরিদর্শন এবং NDT স্কোপ, লোড মার্কিং, প্রস্তুতকারকের সার্টিফিকেট এবং ক্লাসিফিকেশন সোসাইটির সম্পৃক্ততা নিশ্চিত করুন।
ধাপ 6: পরিমাণ, জাহাজের প্রকার, নতুন নির্মাণ বা প্রতিস্থাপন স্থিতি, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, GA অঙ্কন এবং বিদ্যমান পণ্যের ছবি যদি উপলব্ধ থাকে তবে সরবরাহ করুন।
কাঠামো
টুইন সিলিন্ড্রিক্যাল বিটস | সাধারণ ওয়েল্ডেড ডেক সংযোগ | টিউব বা রোল্ড-প্লেট নির্মাণ | গোলাকার লাইন-যোগাযোগ পৃষ্ঠতল | টপ ক্লোজার / লাইন-রিটেইনিং জ্যামিতি | হাফ-লিঙ্ক ফাস্টেনিং ব্যবস্থা | রিইনফোর্সড ডেক ইন্টারফেস | নির্দিষ্ট প্রতিরক্ষামূলক কোটিং
নোঙর, টাগিং এবং ফ্যাব্রিকেশন সুবিধা
- দুই-বিট বিন্যাস নোঙর লাইনের জন্য একটি সংজ্ঞায়িত বেলিং জ্যামিতি সরবরাহ করে এবং অনুমোদিত বিন্যাসে ক্রস-বেলিংয়ের প্রয়োজন হলে লাইন পথ উভয় পোস্টের চারপাশে বিতরণ করার অনুমতি দেয়।
- পৃথক নোঙর এবং টাগিং লোড টেবিলগুলি একটি যাচাই না করা নোঙর বিন্যাসে উচ্চতর টাগিং মান প্রয়োগ করার ঝুঁকি হ্রাস করে বা উভয় অপারেটিং কেসকে অভিন্ন হিসাবে বিবেচনা করে।
- টিউব এবং রোল্ড-প্লেট বিকল্পগুলি প্রধান স্ট্যান্ডার্ড মাত্রা এবং লোড-নির্বাচন কাঠামো বজায় রেখে দুটি ফ্যাব্রিকেশন রুট সরবরাহ করে।
- লাইন-যোগাযোগ প্রান্ত এবং পোস্ট পৃষ্ঠতলগুলি গোলাকার, সজ্জিত এবং ক্ষতিকারক অনিয়ম থেকে মুক্ত হওয়া উচিত যা ফাইবার দড়িকে ঘষতে পারে বা তারের দড়িকে ক্ষতি করতে পারে।
- ওয়েল্ডেড বেস এবং ডেক সংযোগ জাহাজের কাঠামোতে লাইন বল স্থানান্তর করে; ডেক পুরুত্ব, রিইনফোর্সমেন্ট, ওয়েল্ড আকার এবং লোড দিক জাহাজের ডকইয়ার্ড বা ডিজাইন অফিস দ্বারা যাচাই করা উচিত।
- ফ্যাব্রিকেশন পরিদর্শন মাত্রিক পরীক্ষা, ওয়েল্ড পরিদর্শন, উপাদান ট্রেসেবিলিটি, NDT এবং প্রকল্প প্রয়োজনীয়তা অনুসারে লোড-সম্পর্কিত ইঞ্জিনিয়ারিং পর্যালোচনা অন্তর্ভুক্ত করতে পারে।
- পোস্টের উচ্চতা, ব্যাস, টপ জ্যামিতি বা সহায়ক রোলার বিন্যাসে পরিবর্তনগুলি প্রকৌশলী কাস্টমাইজেশন হিসাবে বিবেচিত হওয়া উচিত এবং উৎপাদন এবং ক্লাস জমা দেওয়ার আগে নিশ্চিত করা উচিত।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: NS 2584-1977 → মেরিন বোালার্ড মাত্রা এবং লোড টেবিলের জন্য নরওয়েজিয়ান স্ট্যান্ডার্ড রেফারেন্স।
- কনফিগারেশন: ডাবল বিট / টুইন-পোস্ট বোালার্ড → একটি রিইনফোর্সড শিপ ডেকে নিয়ন্ত্রিত লাইন বেলিংয়ের জন্য উপযুক্ত।
- নামমাত্র আকার: 125 / 160 / 200 / 250 / 315 / 400 / 500 / 630 / 710 → অনুমোদিত লোড বেসিস, দড়ি বিন্যাস এবং জাহাজের অঙ্কন দ্বারা নির্বাচন করুন।
- লোড বেসিস: পৃথক নোঙর এবং টাগিং মান → চূড়ান্ত চিহ্নিত লোড এবং অনুমোদিত দড়ি বিন্যাসের জন্য প্রকল্প নিশ্চিতকরণ প্রয়োজন।
- নির্মাণ: স্টিল টিউব বা রোল্ড স্টিল প্লেট → বিভাগ আকার এবং পুরুত্ব নির্বাচিত নামমাত্র আকার অনুসরণ করে।
- উপাদান: ওয়েল্ডেবল মাইল্ড স্টিল মৌলিক ফ্যাব্রিকেশন বিকল্প হিসাবে → সঠিক গ্রেড, স্টেইনলেস স্টিল এবং নিম্ন-তাপমাত্রার স্টিল নিশ্চিত করতে হবে।
- ইনস্টলেশন: ডেক ওয়েল্ডেড → স্থানীয় ডেক রিইনফোর্সমেন্ট এবং ওয়েল্ডিং পদ্ধতি জাহাজের কাঠামোগত ডিজাইনের অংশ।
- পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং প্লাস ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত ফিনিশ জাহাজের কোটিং স্পেসিফিকেশন অনুসরণ করে।
- সার্টিফিকেট প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → ক্লাস অনুমোদন, পরিদর্শন পর্যবেক্ষণ এবং সার্টিফিকেট ইস্যু স্বয়ংক্রিয় নয়।
কিভাবে কাজ করে
নোঙর লাইনগুলি উভয় বিটের চারপাশে বেঁধে রাখা হয়, অথবা একটি টাগিং লাইন জাহাজের বিন্যাস অনুসারে অনুমোদিত বিটের উপর দিয়ে চালিত হয় → লাইন বল সিলিন্ড্রিক্যাল পোস্টগুলিতে কাজ করে → লোড সাধারণ বোালার্ড কাঠামো এবং ডেক ওয়েল্ডের মাধ্যমে পাস করে → রিইনফোর্সড ডেক কাঠামো বলটিকে হালের মধ্যে বিতরণ করে → পরিদর্শন, চিহ্নিতকরণ এবং চূড়ান্ত কোটিং অনুমোদিত স্কোপ অনুসারে সম্পন্ন হয়
অ্যাপ্লিকেশন
টাগবোট | ওয়ার্কবোট | কার্গো জাহাজ | সার্ভিস ভেসেল | শিপ ডেক নোঙর স্টেশন | অনুমোদিত শিপ টাগিং স্টেশন | নতুন নির্মাণ প্রকল্প | প্রতিস্থাপন এবং রেট্রোফিট প্রকল্প
সার্টিফিকেশন এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন স্কোপ, উপাদান ট্রেসেবিলিটি এবং ক্লাসিফিকেশন সোসাইটির অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট ব্যবস্থা করা যেতে পারে। স্ট্যান্ডার্ডের ঐতিহাসিক অনুমোদন শব্দটিকে প্রতিটি উত্পাদিত ইউনিটের জন্য স্বয়ংক্রিয় অনুমোদন হিসাবে ব্যাখ্যা করা উচিত নয়।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।
ড্রয়িং এবং ফটো
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: টাগিং লোড কি নোঙর SWL হিসাবে ব্যবহার করা যেতে পারে?
উত্তর 1: না। সরবরাহকৃত টেবিলে নোঙর এবং টাগিংয়ের জন্য পৃথক সর্বোচ্চ লোড দেওয়া হয়েছে। প্রযোজ্য মান লাইন বিন্যাস, লোড দিক, লাইনের সংখ্যা, ডেক শক্তি এবং অনুমোদিত জাহাজের নথির উপর নির্ভর করে।
প্রশ্ন 2: টেবিলযুক্ত মানগুলি কি দড়ির ব্রেকিং শক্তি, বোালার্ড SWL, বা ডিজাইন লোড?
উত্তর 2: সরবরাহকৃত টেবিলটি "বোలार्डের সর্বোচ্চ লোড" শিরোনামে রয়েছে, যখন সরবরাহকৃত বর্ণনায় অনুমোদিত দড়ির ব্রেকিং শক্তির কথাও উল্লেখ করা হয়েছে। তাই নিয়ন্ত্রক পরিভাষা, চিহ্নিতকরণ এবং দড়ির MBL এর সাথে সম্পর্ক অফিসিয়াল NS 2584 কপি এবং প্রকল্প অনুমোদন বেসিসের বিরুদ্ধে নিশ্চিত করা উচিত।
প্রশ্ন 3: উদ্ধৃতির আগে কী তথ্য প্রয়োজন?
উত্তর 3: নামমাত্র আকার, নোঙর বা টাগিং ডিউটি, দড়ির বিবরণ এবং MBL, লোড দিক, টিউব বা রোল্ড-প্লেট নির্মাণ, উপাদান গ্রেড, ডেক ফাউন্ডেশন অঙ্কন, পৃষ্ঠের চিকিত্সা, সার্টিফিকেট স্কোপ, পরিমাণ, গন্তব্য এবং ডেলিভারি তারিখ নিশ্চিত করুন।
