জাহাজ-বাহিত নোঙর ও টাগিংয়ের জন্য স্টেইনলেস স্টিল ডাবল-বিট বোলার্ড | DIN 82607:1995
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টেকনিক স্ট্যান্ডার্ড:: | DIN82607:1995-01 | প্রকার:: | DIN-1, DIN-2, DIN-3, DIN-5, DIN-8, DIN-12, DIN-20, DIN-32; |
|---|---|---|---|
| উপকরণ:: | হালকা ইস্পাত, C-Mn ইস্পাত, স্টেইনলেস স্টিল, এছাড়াও আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে। | নামমাত্র ব্যাস:: | 140 থেকে 560 মিমি; |
| ওজন:: | 21 থেকে 770 কেজি; | পৃষ্ঠ চিকিত্সা:: | S2.5-এ স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর, মিরর বা সাটিন পালিশ, পালিশ, গ্যালভানাইজড, |
| SWL রেঞ্জঃ: | 10-320KN; | শ্রেণিবিন্যাস সার্টিফিকেট:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, |
| বিশেষভাবে তুলে ধরা: | ডাবল বিট স্টেইনলেস স্টীল বলার্ড,DIN 82607 স্টেইনলেস স্টীল বলার্ড |
||
পণ্যের বর্ণনা

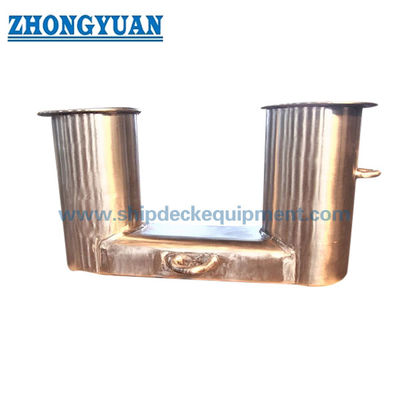

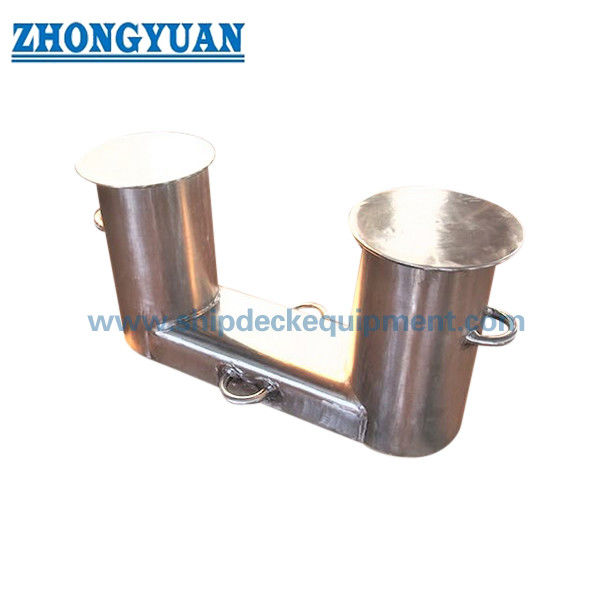

জাহাজ-মাউন্টিং ও টাগিংয়ের জন্য স্টেইনলেস স্টিল ডাবল-বিট বোল্লার্ড | DIN 82607:1995
পণ্যের সংক্ষিপ্ত বিবরণ
DIN 82607 ডাবল বিট বোল্লার্ড হল একটি জাহাজ-মাউন্টিং এবং টাগিং ফিটিং যা একটি ঢালাই করা ডেক ফাউন্ডেশনে স্থাপন করা হয় তারের দড়ি, ফাইবার দড়ি বা সিন্থেটিক মুরিং লাইনগুলিকে নিয়ন্ত্রণ করার জন্য। এর টুইন-পোস্ট ব্যবস্থা দুটি কাজের বিট সরবরাহ করে দড়ির মোড় এবং লাইন পৃথকীকরণের জন্য, যখন প্রয়োগ করা দড়ির বলকে বেস সংযোগের মাধ্যমে শক্তিশালী ডেক কাঠামোর মধ্যে স্থানান্তর করে। এই পৃষ্ঠাটি স্টেইনলেস স্টিলের সরবরাহের উপর দৃষ্টি নিবদ্ধ করে, যা ক্ষয় প্রতিরোধ বা পালিশ করা পৃষ্ঠের জন্য প্রকল্পগুলির প্রয়োজন; কার্বন স্টিল এবং সি-এমএন স্টিলের সংস্করণগুলিও জাহাজের স্পেসিফিকেশন অনুযায়ী আলোচনা করা যেতে পারে।
DIN মিডিয়া DIN 82607:1995-01 কে অফিসিয়াল ইংরেজি শিরোনাম “ডাবল বোল্লার্ডস” এর অধীনে বর্তমান সংস্করণ হিসাবে তালিকাভুক্ত করে। সরবরাহকৃত মডেল সিরিজটি 10 kN থেকে 320 kN পর্যন্ত সর্বোচ্চ টাগিং লোড এবং প্রায় 139.7 মিমি থেকে 559 মিমি পর্যন্ত বিট টিউবের বাইরের ব্যাস কভার করে। চূড়ান্ত নির্বাচন অবশ্যই জাহাজের মুরিং বা টাগিং প্ল্যান, লাইনের দিক, ডেক ফাউন্ডেশন, আন্ডার-ডেক রিইনফোর্সমেন্ট, ওয়েল্ডিং পদ্ধতি, উপাদান গ্রেড, পৃষ্ঠ ফিনিস, পরিদর্শন সুযোগ এবং প্রকল্পের প্রয়োজনীয় লোড পরিভাষা বিবেচনা করতে হবে।
দ্রুত স্পেসিফিকেশন
- স্ট্যান্ডার্ড স্ট্যাটাস: DIN 82607:1995-01, ডাবল বোল্লার্ডস → DIN মিডিয়া দ্বারা বর্তমান হিসাবে তালিকাভুক্ত এবং DIN 82607:1992-10 প্রতিস্থাপন করে।
- পণ্যের প্রকার: জাহাজ-মাউন্টিং ডাবল বিট বোল্লার্ড → জাহাজে মুরিং এবং টাগিং লাইন হ্যান্ডলিংয়ের জন্য ব্যবহৃত হয়, কোয়াসাইড বোল্লার্ড হিসাবে নয়।
- মডেল রেঞ্জ: DN-1 / DN-2 / DN-3 / DN-5 / DN-8 / DN-12 / DN-20 / DN-32 → মডেল প্রিফিক্স এবং ডেজিগনেশন অফিসিয়াল স্ট্যান্ডার্ড বা অনুমোদিত অঙ্কনের বিরুদ্ধে নিশ্চিত করতে হবে।
- সর্বোচ্চ টাগিং লোড: সরবরাহকৃত টেবিলে 10–320 kN → এই শব্দটি প্রকল্পের নিশ্চিতকরণ ছাড়া স্বয়ংক্রিয়ভাবে SWL দ্বারা প্রতিস্থাপিত হওয়া উচিত নয়।
- বিট টিউব সাইজ: d1 প্রায় 139.7–559 মিমি মডেল-নির্ভর প্রাচীর পুরুত্ব সহ → দড়ি-যোগাযোগ জ্যামিতি, ফ্যাব্রিকেশন ওজন এবং ডেক বিন্যাসকে প্রভাবিত করে।
- উপাদান বিকল্প: হালকা ইস্পাত, সি-এমএন ইস্পাত, বা স্টেইনলেস স্টিল → সঠিক প্লেট এবং টিউব গ্রেড, ওয়েল্ডেবিলিটি এবং উপাদান সার্টিফিকেট নিশ্চিত করতে হবে।
- সারফেস ফিনিস: Sa 2.5 ব্লাস্টিং প্লাস ইপোক্সি শপ প্রাইমার কোটেড স্টিলের জন্য; স্টেইনলেস স্টিলের জন্য সাটিন, মিরর-পালিশড, বা প্রকল্প-নির্দিষ্ট ফিনিস।
- আনুমানিক ওজন: সরবরাহকৃত রো ডেটাতে 18–649 কেজি → চূড়ান্ত উদ্ধৃতি ওজন নিশ্চিত করতে হবে কারণ পৃথক 21–770 কেজি সারাংশ টেবিলের সাথে মেলে না।
প্রধান প্রযুক্তিগত প্যারামিটার
| প্রকার |
সর্বোচ্চ টাগিং লোড KN |
d1 ×s1 | b | d2 | d3 | e±10 | h1 | h2 | h3 | h4 | h5 | r | s2 | s3 | u | a1 | a2 |
ওজন (কেজি) ≈ |
| DN-1 | 10 | 139.7×6.3 | 130 | 160 | - | 430 | 370 | 105 | 25 | - | 55 | 40 | 5 | 18 | - | 3.5 | 4 | 18 |
| DN-2 | 20 | 219,1x 8 | 180 | 240 | - | 570 | 475 | 115 | 35 | - | 60 | 50 | 6 | - | 27 | |||
| DN-3 | 32 | 273 x10 | 250 | 300 | - | 700 | 570 | 135 | 45 | - | 75 | 60 | 8 | 25 | - | 4 | 50 | |
| DN-5 | 50 | 323.9x10 | 300 | 355 | 150 | 880 | 670 | 150 | 60 | 85 | 85 | 70 | 70 | 85 | ||||
| DN-8 | 80 | 355.6 x 14,2 | 330 | 390 | 170 | 1050 | 780 | 175 | 75 | 105 | 105 | 80 | 10 | 80 | 5 | 156 | ||
| DN-12 | 120 | 457 x16 | 420 | 490 | 210 | 1200 | 860 | 195 | 90 | 130 | 120 | 90 | 16 | 35 | 90 | 6 | 259 | |
| DN-30 | 200 | 508 x17,5 | 470 | 545 | 235 | 1350 | 970 | 230 | 115 | 155 | 150 | 100 | 100 | 7 | 376 | |||
| DN-32 | 320 | 559 x20 | 530 | 600 | 255 | 1400 | 1 000 | 270 | 145 | 180 | 110 | 110 | 649 |
নির্বাচন ও অনুসন্ধান নির্দেশিকা
ধাপ ১: DIN 82607:1995-01 এবং জাহাজের মুরিং/টাগিং ব্যবস্থা অনুযায়ী প্রয়োজনীয় মডেল বা সর্বোচ্চ টাগিং লোড নিশ্চিত করুন।
ধাপ ২: দড়ির প্রকার, দড়ির ব্যাস, প্রত্যাশিত লাইনের দিক, মোড়ানোর ব্যবস্থা এবং প্রকল্পটি সর্বোচ্চ টাগিং লোড, ডিজাইন লোড বা SWL পরিভাষা ব্যবহার করে কিনা তা নিশ্চিত করুন।
ধাপ ৩: ইঞ্জিনিয়ারিং পর্যালোচনার জন্য ডেক লেআউট, ফাউন্ডেশন অঙ্কন, আন্ডার-ডেক রিইনফোর্সমেন্ট, ওয়েল্ডিং ইন্টারফেস এবং উপলব্ধ ইনস্টলেশন স্থান সরবরাহ করুন।
ধাপ ৪: সঠিক উপাদান প্রয়োজনীয়তা নিশ্চিত করুন: স্টেইনলেস স্টিল গ্রেড এবং পণ্যের ফর্ম, অথবা প্রয়োজনীয় হালকা ইস্পাত / সি-এমএন ইস্পাত গ্রেড।
ধাপ ৫: সারফেস ফিনিস, কোটিং বা পলিশিং প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, WPS / PQR, NDT, ক্লাসিফিকেশন সোসাইটি এবং সাক্ষী পরিদর্শন সুযোগ নিশ্চিত করুন।
ধাপ ৬: পরিমাণ, জাহাজের প্রকার, ইনস্টলেশন অবস্থান, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং উপলব্ধ থাকলে প্রকল্পের অঙ্কন বা রেফারেন্স ছবি সরবরাহ করুন।
কাঠামো
টুইন টিউবুলার বিটস | ঢালাই করা ইস্পাত পোস্ট এবং প্লেট অ্যাসেম্বলি | মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ | লাইন-ধরে রাখার জ্যামিতি | ডেক ওয়েল্ডিং ইন্টারফেস | আন্ডার-ডেক ফাউন্ডেশন সংযোগ | পালিশ করা স্টেইনলেস স্টিল বা নির্দিষ্ট করা কোটিং ফিনিস
ফ্যাব্রিকেশন, ইনস্টলেশন ও ইঞ্জিনিয়ারিং সুবিধা
- টুইন-পোস্ট জ্যামিতি দড়ির মোড় এবং লাইন পৃথকীকরণের জন্য দুটি কাজের বিট সরবরাহ করে; প্রকৃত বেলিইং ব্যবস্থা জাহাজের মুরিং বা টাগিং প্ল্যান অনুসরণ করা উচিত।
- সরবরাহকৃত মাত্রাগুলি একটি তৈরি টিউবুলার এবং ঢালাই করা প্লেট নির্মাণ নির্দেশ করে। প্রকল্পটি যদি একটি কাস্ট স্টিল বোল্লার্ড হিসাবে বর্ণনা করা উচিত নয় যদি না একটি প্রকল্প-নির্দিষ্ট অঙ্কন স্পষ্টভাবে নির্মাণ পরিবর্তন করে।
- দড়ি-যোগাযোগ প্রান্ত এবং সংযোগগুলি তারের দড়ি, ম্যানিলা/সিসাল দড়ি বা সিন্থেটিক লাইনের সাথে তীক্ষ্ণ স্থানীয় যোগাযোগ কমাতে ড্রেসড এবং মসৃণ করা উচিত।
- ডেক বেস এবং আন্ডার-ডেক ফাউন্ডেশন অবশ্যই বোল্লার্ড বডির উপর নির্ভর না করে জাহাজের কাঠামোর মধ্যে নির্দিষ্ট দড়ির লোড এবং লোডের দিক স্থানান্তর করতে হবে।
- স্টেইনলেস স্টিল নির্মাণের জন্য, ওয়েল্ড পদ্ধতি, তাপ ইনপুট, বিকৃতি নিয়ন্ত্রণ, পৃষ্ঠ ফিনিশিং এবং যেকোনো পিকলিং/প্যাসিভেশন প্রয়োজনীয়তা উৎপাদনের আগে নিশ্চিত করা উচিত।
- উপাদান ট্রেসেবিলিটি, মাত্রিক পরিদর্শন, ওয়েল্ড পরিদর্শন, NDT এবং ক্লাস উইটনেসিং অর্ডার স্কোপ এবং অনুমোদিত পরিদর্শন পরিকল্পনা অনুযায়ী ব্যবস্থা করা যেতে পারে।
- DN-1 থেকে DN-32 রেঞ্জ চেহারা দ্বারা নয়, বরং প্রয়োজনীয় টাগিং লোড, টিউব সাইজ, ডেক স্পেস এবং হ্যান্ডলিং ওজন দ্বারা মডেল নির্বাচন সমর্থন করে।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: DIN 82607:1995-01 → প্রকল্পের জন্য বর্তমান DIN ডাবল বোল্লার্ড স্ট্যান্ডার্ড রেকর্ড এবং অঙ্কন রেফারেন্স।
- পণ্যের ফর্ম: ডাবল বিট / ডাবল বোল্লার্ড → মুরিং এবং টাগিং লাইনের জন্য টুইন-পোস্ট জাহাজ-মাউন্টিং ব্যবস্থা।
- লোড রেঞ্জ: 10–320 kN সর্বোচ্চ টাগিং লোড → অনুমোদিত প্রকল্প নথিতে উল্লিখিত পরিভাষা ব্যবহার করুন; SWL সমতুল্য অনুমান করবেন না।
- নির্মাণ: টিউবুলার পোস্ট সহ ঢালাই করা ইস্পাত উপাদান → ফ্যাব্রিকেশন এবং ওয়েল্ডিংয়ের বিবরণ অবশ্যই অনুমোদিত অঙ্কন অনুসরণ করতে হবে।
- উপাদান: স্টেইনলেস স্টিল, হালকা ইস্পাত, বা সি-এমএন ইস্পাত → সঠিক গ্রেড, পুরুত্ব, ওয়েল্ড কনজিউমেবল এবং সার্টিফিকেট স্তর নিশ্চিত করতে হবে।
- ইনস্টলেশন: ডেক ঢালাই করা ফাউন্ডেশন → ডেক প্লেট, সিট, ওয়েল্ড ডিটেইল এবং আন্ডার-ডেক রিইনফোর্সমেন্ট জাহাজের পক্ষের অনুমোদন প্রয়োজন।
- সারফেস ট্রিটমেন্ট: পালিশ করা স্টেইনলেস স্টিল বা Sa 2.5 প্লাস ইপোক্সি প্রাইমার কোটেড স্টিলের জন্য → চূড়ান্ত সিস্টেম জাহাজের কোটিং স্পেসিফিকেশন অনুসরণ করে।
- সার্টিফিকেট প্রয়োজনীয়তা: প্রকল্প স্কোপ অনুযায়ী উপলব্ধ → ক্লাস সার্টিফিকেট, উপাদান সার্টিফিকেট, প্রস্তুতকারকের সার্টিফিকেট, NDT এবং সাক্ষী পয়েন্টগুলি উদ্ধৃতির আগে সম্মত হতে হবে।
কিভাবে কাজ করে
মুরিং বা টাগিং লাইন স্টেশনে পৌঁছায় → লাইনটি টুইন বিটের চারপাশে ঘোরানো এবং বেলি করা হয় → টুইন-পোস্ট জ্যামিতি দড়ির অবস্থান নিয়ন্ত্রণ করে এবং একাধিক মোড়ানোর অনুমতি দেয় → প্রয়োগ করা বল ঢালাই করা বেস এবং ফাউন্ডেশনের মাধ্যমে পাস হয় → শক্তিশালী ডেক কাঠামো ডিজাইন লোড বহন করে
অ্যাপ্লিকেশন
সমুদ্রগামী বাণিজ্যিক জাহাজ | ওয়ার্কবোট | প্রকল্পের লোড পর্যালোচনার অধীন টাগবোট | জাহাজ-মাউন্টিং স্টেশন | জাহাজ-মাউন্টিং টাগিং স্টেশন | নতুন নির্মাণ প্রকল্প | প্রতিস্থাপন এবং রেট্রোফিট প্রকল্প
সার্টিফিকেশন ও সুবিধা
প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, পরিদর্শন সুযোগ, অনুমোদিত অঙ্কন এবং ক্লাসিফিকেশন সোসাইটি পদ্ধতি অনুযায়ী সার্টিফিকেট ব্যবস্থা করা যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: DIN 82607 ডাবল বিট বোল্লার্ড কি একটি কাস্ট স্টিল পণ্য?
উত্তর ১: সরবরাহকৃত ডাইমেনশন টেবিলে টিউবুলার পোস্ট সাইজ এবং ঢালাই করা উপাদানের মাত্রা ব্যবহার করা হয়েছে, যা একটি তৈরি ইস্পাত নির্মাণ নির্দেশ করে। এটি একটি কাস্টিং হিসাবে বাজারজাত করা উচিত নয় যদি না একটি প্রকল্প-নির্দিষ্ট অনুমোদিত অঙ্কন স্পষ্টভাবে কাস্ট নির্মাণ নির্দিষ্ট করে।
প্রশ্ন ২: সর্বোচ্চ টাগিং লোড কি SWL এর সমান?
উত্তর ২: স্বয়ংক্রিয়ভাবে নয়। সরবরাহকৃত টেবিলে সর্বোচ্চ টাগিং লোড ব্যবহার করা হয়েছে। অনুমোদিত প্রকল্পটি সংজ্ঞায়িত করবে যে এই মানটি ডিজাইন লোড, সর্বোচ্চ দড়ির টান বা অন্য কোনো লোড বেস হিসাবে ব্যবহৃত হয় কিনা। ডেক ফাউন্ডেশন, ওয়েল্ড, আন্ডার-ডেক রিইনফোর্সমেন্ট এবং লোডের দিক বোল্লার্ডের সাথে একসাথে যাচাই করতে হবে।
প্রশ্ন ৩: উদ্ধৃতির আগে কি তথ্য প্রয়োজন?
উত্তর ৩: DIN মডেল বা প্রয়োজনীয় টাগিং লোড, দড়ির ব্যবস্থা, উপাদান গ্রেড, সারফেস ফিনিস, পরিমাণ, ক্লাস প্রয়োজনীয়তা, ডেক এবং রিইনফোর্সমেন্ট অঙ্কন, ইনস্টলেশন অবস্থান, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় নিশ্চিত করুন।
