সংকীর্ণ বেস সহ ইস্পাত ডাবল বিট বোলার্ড | GB/T 554 টাইপ সি শিপ টোয়িং ইকুইপমেন্ট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টেকনিক স্ট্যান্ডার্ড: | GB554-2008 | উপকরণ: | C-Mn ইস্পাত, স্টেইনলেস স্টিল, এছাড়াও আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে |
|---|---|---|---|
| নামমাত্র ব্যাস: | 50 থেকে 150 মিমি | SWL রেঞ্জ: | 13KN- 43KN |
| ওজন: | 4.5 থেকে 49 কেজি | সারফেস ট্রিটমেন্ট: | S2.5-এ স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর, মিরর বা সাটিন পালিশ, পালিশ, গ্যালভানাইজড, কা |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | GB/T 554 জাহাজের টানা সরঞ্জাম,সংকীর্ণ বেস জাহাজের টানা সরঞ্জাম,ইস্পাত ডাবল বিট বলার্ড |
||
পণ্যের বর্ণনা

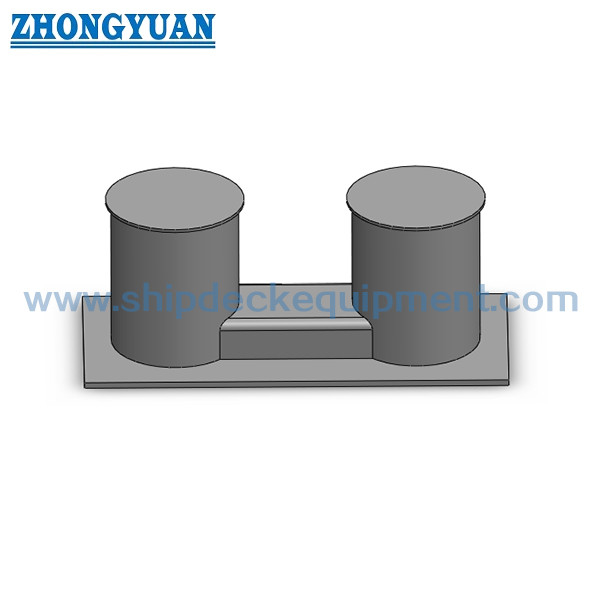

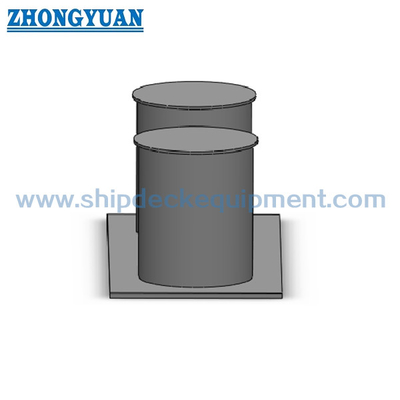

স্টীল ডাবল বিট বোলার্ড সরু বেস সহ।GB/T 554 টাইপ সিজাহাজের ট্যাগিং সরঞ্জাম
পণ্যের সংক্ষিপ্ত বিবরণ
The GB/T 554 Type C steel double bitt bollard with narrow base is a compact welded steel bollard for ship mooring and towing arrangements where the deck layout requires two vertical bitts on one common base plateএটি প্রধানত ছোট জাহাজ, অভ্যন্তরীণ জলপথ জাহাজ, ওয়ার্কবোট, নৌকা এবং অন্যান্য কমপ্যাক্ট জাহাজ বোর্ড মোরিং অবস্থানগুলিতে ব্যবহৃত হয় যেখানে বলার্ড ফুটপ্রিন্ট, ডেক রিইনফোর্সমেন্ট,এবং দড়ি নেতৃত্ব দিক একসাথে চেক করা প্রয়োজন.
এই পৃষ্ঠাটি নামমাত্র ব্যাসার্ধ 50 থেকে 150 মিমি এবং SWL মান 13 থেকে 43 kN এর জন্য সরবরাহিত GB/T 554-2008 টাইপ C তথ্য অনুযায়ী প্রস্তুত করা হয়েছে।পাবলিক স্ট্যান্ডার্ডের তথ্য থেকে জানা যায় যে GB/T 554-2023 GB/T 554-2008 এর স্থলাভিষিক্ত এবং এটি সমুদ্রযাত্রী জাহাজের জন্য ঝালাই করা ইস্পাত bollards সম্পর্কিত; অতএব, প্রযোজ্য প্রকল্পের মান, পুরানো মান প্রতিস্থাপনের প্রয়োজন, এবং সর্বশেষতম GB/T 554-2023 বা ISO 13795:2020 অনুসরণ করা উচিত কিনা তা চূড়ান্ত উদ্ধৃতির আগে নিশ্চিত করতে হবে।
দ্রুত বিবরণী
- পণ্যের ধরনঃ স্টিলের ডাবল বিট বোলার্ড যার বেস সংকীর্ণ → জাহাজের মোরিং এবং হালকা ট্যাগিং পজিশনের জন্য কমপ্যাক্ট দুই-বিট বিন্যাস।
- স্ট্যান্ডার্ড এবং প্রকারঃ GB/T 554-2008 টাইপ সি সরবরাহিত তথ্য অনুযায়ী → প্রতিস্থাপন বা প্রকল্পগুলির জন্য উপযুক্ত যা এখনও পুরানো টাইপ সি সংকীর্ণ-বেস মনোনয়ন নির্দিষ্ট করে।
- নামমাত্র ব্যাসার্ধের পরিসীমাঃ ৫০/৭৫/১০০/১২৫/১৫০ মিমি → বড় মহাসাগরীয় মোরিং স্টেশনগুলির পরিবর্তে ছোট এবং কম্প্যাক্ট ডেক বিন্যাসের জন্য উপযুক্ত।
- SWL পরিসীমাঃ 13 থেকে 43 kN → শুধুমাত্র সরবরাহ করা নিরাপদ কাজের লোড টেবিল হিসাবে ব্যবহার করুন; ট্যাগিং লোড দিক এবং ডেক সমর্থন এখনও প্রকল্পের নিশ্চয়তা প্রয়োজন।
- নির্মাণঃ দুটি বলার্ড বিট এবং শক্তিশালী সংযোগের সাথে একটি বেস প্লেট → একটি কম্প্যাক্ট বেস বিন্যাসের মাধ্যমে ডেকের মধ্যে দড়ি শক্তি বিতরণ করতে সহায়তা করে।
- প্রধান মাত্রাঃ A, b, B, D, D1, h, h1, H, L, r, এবং t → ওয়েব পৃষ্ঠার অঙ্কন, ডেক-স্পেস চেকিং এবং উদ্ধৃতি নিশ্চিতকরণের জন্য ব্যবহৃত হয়।
- উপাদান বিকল্পঃ সি-এমএন স্টিল, স্টেইনলেস স্টিল এবং আইসব্রেকার প্রকল্পের জন্য বিশেষ স্টিল → সঠিক গ্রেড এবং শংসাপত্রের সুযোগটি উত্পাদনের আগে নিশ্চিত করা উচিত।
- পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার হিসাবে রেফারেন্স → পোলিশ, গ্যালভানাইজড, বা কাস্টমাইজড সমাপ্তি যখন প্রয়োজন হয় তখন আলোচনা করা যেতে পারে।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র দিন। | এসডব্লিউএল কেএন |
এ | b | বি | ডি | ডি১ | h | h1 | এইচ | এল | r | t | ওজন কেজি |
| 50 | 13 | 180 | 32 | 100 | 50 | 65 | 9 | 26 | 115 | 310 | 20 | 6 | 4.5 |
| 75 | 18 | 275 | 50 | 125 | 75 | 95 | 12 | 43 | 170 | 430 | 20 | 7 | 10.8 |
| 100 | 25 | 350 | 65 | 160 | 100 | 120 | 14 | 51 | 220 | 540 | 25 | 7 | 18.6 |
| 125 | 34 | 430 | 80 | 200 | 125 | 145 | 15 | 60 | 275 | 676 | 28 | 9 | 34.3 |
| 150 | 43 | 500 | 100 | 230 | 150 | 170 | 16 | 70 | 330 | 800 | 35 | 9 | 49 |
নির্বাচন ও অনুসন্ধান গাইড
ধাপ ১ঃ জিবি/টি ৫৫৪ টাইপ সি ইস্পাত ডাবল বিট বলার্ড নিশ্চিত করুন, যার বেস সংকীর্ণ এবং নামমাত্র ব্যাস ৫০/৭৫/১০০/১২৫/১৫০ মিমি।
ধাপ ২ঃ প্রকল্পটি GB/T 554-2008 এর উপর ভিত্তি করে পুরানো মানের প্রতিস্থাপন কিনা বা GB/T 554-2023 / ISO 13795:2020 পর্যালোচনা প্রয়োজন এমন একটি নতুন প্রকল্প কিনা তা নিশ্চিত করুন।
ধাপ ৩ঃ মোরিং বা ট্যাগিং ডিউটি, দড়ি আকার, দড়ি লিড কোণ, প্রত্যাশিত লোডের দিক, নিকটবর্তী চোকস বা ফেয়ারলিডস এবং বলার্ডটি স্বাভাবিক মোরিং বা ট্যাগিং সহায়তার জন্য ব্যবহৃত হয় কিনা তা নিশ্চিত করুন।
ধাপ ৪ঃ ডেক ইনস্টলেশন ইন্টারফেস নিশ্চিত করুনঃ বেস ফুটপ্রিন্ট, ওয়েল্ডের বিবরণ, ডেক প্লেটের বেধ, স্থানীয় শক্তিশালীকরণ, উপলব্ধ ক্লিয়ারেন্স এবং শিপইয়ার্ড ইনস্টলেশন পদ্ধতি।
ধাপ ৫ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ C-Mn ইস্পাত, স্টেইনলেস স্টিল, অথবা প্রয়োজন হলে নিম্ন তাপমাত্রা / আইসব্রেকার পরিষেবা জন্য বিশেষ ইস্পাত।
ধাপ 6: পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ দোকান প্রাইমার, চূড়ান্ত লেপ সিস্টেম, গ্যালভানাইজড ফিনিস, আয়না / স্যাটিন পোলিশ স্টেইনলেস স্টিল, বা অন্যান্য প্রকল্প লেপ প্রয়োজনীয়তা।
ধাপ ৭ঃ উদ্ধৃতি দেওয়ার আগে শংসাপত্রের পরিধি নিশ্চিত করুনঃ প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, শ্রেণির শংসাপত্র, ওয়েল্ড পরিদর্শন, এনডিটি, সাক্ষী পরিদর্শন বা অন্যান্য প্রকল্পের প্রয়োজনীয়তা।
ধাপ ৮ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অঙ্কন, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি তারিখ এবং রেফারেন্সের ছবি প্রদান করুন, যদি পাওয়া যায়।
কাঠামো
Two vertical bollard bitts | Narrow common base plate | Reinforced connecting structure | Welded deck interface | Rope-contact head radius | Compact deck footprint | Painted or specified surface treatment
ওয়েল্ডিং, লোড পাথ এবং ইঞ্জিনিয়ারিং সুবিধা
- টাইপ সি সংকীর্ণ বেস নির্মাণ একটি কম্প্যাক্ট দুই-বিট বিন্যাস প্রদান করে যেখানে জাহাজের বিন্যাস সীমিত ডেক স্পেস আছে কিন্তু এখনও একটি স্ট্যান্ডার্ড ডাবল বিট বলার্ড কনফিগারেশন প্রয়োজন।
- সাধারণ বেস প্লেট এবং শক্তিশালী সংযোগ ডেক কাঠামোর মধ্যে স্থানীয় দড়ি শক্তি স্থানান্তর করতে সহায়তা করে; ডেকের শক্তিশালীকরণ এবং ওয়েডের বিশদটি জাহাজঘর বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
- ঘূর্ণায়মান দড়ি-যোগাযোগের এলাকাগুলিতে তীব্র স্থানীয় যোগাযোগ হ্রাস করতে এবং মোরিং বা ট্যাগিং সহায়তার সময় অপ্রয়োজনীয় দড়ি পরিধান এড়ানোর জন্য পোশাক এবং মসৃণ করা উচিত।
- এসডব্লিউএলকে সরবরাহিত জিবি/টি ৫৫৪ টাইপ সি টেবিল এবং অনুমোদিত জাহাজের মোরিং/ট্রাকিং বিন্যাস অনুসারে চিকিত্সা করা উচিত; এটি দড়ি ভাঙ্গার বোঝা বা পরীক্ষার বোঝার সাথে মিশ্রিত করা উচিত নয়।
- প্রতিস্থাপন প্রকল্পের জন্য, টাইপ সি সংকীর্ণ বেস আকৃতি, সামগ্রিক দৈর্ঘ্য L, bollard ব্যাসার্ধ D, বেস প্রস্থ B, এবং উচ্চতা H উত্পাদন আগে বিদ্যমান ডেক বিন্যাস সঙ্গে তুলনা করা উচিত।
- সামগ্রীর ট্রেসেবিলিটি, ওয়েল্ডিংয়ের গুণমান, মাত্রা পরিদর্শন, লেপ পরিদর্শন এবং শংসাপত্রের সুযোগটি সম্মত আদেশ এবং প্রকল্প অনুমোদনের পদ্ধতি অনুসারে ব্যবস্থা করা যেতে পারে।
- যেহেতু জনসাধারণের তথ্য থেকে জানা যায় যে GB/T 554-2023 GB/T 554-2008 এর পরিবর্তে এসেছে, তাই চূড়ান্ত তথ্য পত্র প্রকাশের আগে প্রযোজ্য মানক বছরটি নিশ্চিত করা উচিত।
কাস্টম অ্যাট্রিবিউট
- স্ট্যান্ডার্ডঃ GB/T 554-2008 সরবরাহিত তথ্য অনুযায়ী → পুরানো স্ট্যান্ডার্ড প্রতিস্থাপন বা প্রকল্পগুলির জন্য ব্যবহার যা এখনও টাইপ সি সংকীর্ণ বেস bollards নির্দিষ্ট করে।
- সর্বশেষ স্ট্যান্ডার্ড চেকঃ নতুন প্রকল্পের জন্য GB/T 554-2023 নিশ্চিত করা → পাবলিক স্ট্যান্ডার্ড তথ্য বলে যে GB/T 554-2023 GB/T 554-2008 প্রতিস্থাপন করেছে।
- টাইপঃ টাইপ সি সংকীর্ণ বেস → কমপ্যাক্ট ডাবল বিট বলার্ড এক বেস প্লেটে দুটি বিট সহ।
- নামমাত্র ব্যাসঃ 50 / 75 / 100 / 125 / 150 মিমি → জাহাজের অঙ্কন, SWL টেবিল, দড়ি বিন্যাস এবং ডেক স্পেস দ্বারা নির্বাচন করুন।
- SWL: 13 / 18 / 25 / 34 / 43 kN → সরবরাহিত টেবিলটি ব্যবহার করুন এবং লোডের দিকনির্দেশনা, ডেকের শক্তিশালীকরণ এবং প্রকল্প অনুমোদনের ভিত্তি নিশ্চিত করুন।
- উপাদানঃ সি-এমএন স্টিল / স্টেইনলেস স্টিল / বিশেষ স্টিল যা নিশ্চিত করা হবে → চূড়ান্ত গ্রেড, নিম্ন তাপমাত্রার প্রয়োজনীয়তা এবং শংসাপত্রের সুযোগ প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।
- ইনস্টলেশনঃ ডেক ঢালাই → ঢালাই পা, বেস প্রস্তুতি, এবং ডেক শক্তিশালীকরণ অনুমোদিত অঙ্কন দ্বারা নিশ্চিত করা উচিত।
- সারফেস ট্রিটমেন্টঃ গ্রাহকের প্রয়োজনীয়তা অনুসারে Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত লেপ, গ্যালভানাইজিং বা পলিশিং।
- শংসাপত্রের প্রয়োজনীয়তাঃ অর্ডারের আওতা অনুযায়ী পাওয়া যায় → ক্লাস পরিদর্শন এবং শংসাপত্রের স্তর উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
কিভাবে কাজ করে
Mooring or towing line approaches the bollard → Rope is turned around one or both bitts according to the approved rope lead → Local rope force is transferred through the bitt body and reinforced base plate → Welded connection and deck reinforcement carry the load into the vessel structure → Coating and inspection are completed after installation
অ্যাপ্লিকেশন
ছোট জাহাজ∙ অভ্যন্তরীণ জলপথের জাহাজ∙ ওয়ার্কবোট∙ নৌকা∙ হারবার সার্ভিস জাহাজ∙ কমপ্যাক্ট ডেক মোরিং স্টেশন∙ হালকা ট্যাগিং সহায়তা অবস্থান∙ নতুন বিল্ডিং এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণীবিভাগের অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: GB/T 554-2008 কি এখনও এই বলার্ডের জন্য সর্বশেষ মান?
A1: পাবলিক স্ট্যান্ডার্ড তথ্য দেখায় যে GB/T 554-2023 GB/T 554-2008 প্রতিস্থাপন করেছে। যদি পাত্রে আঁকা এখনও GB/T 554-2008 টাইপ C নির্দিষ্ট করে,এটি প্রতিস্থাপন বা প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা হিসাবে পর্যালোচনা করা যেতে পারেনতুন প্রকল্পের জন্য, GB/T 554-2023 বা ISO 13795:2020 ব্যবহার করা উচিত কিনা তা নিশ্চিত করুন।
প্রশ্ন ২ঃ SWL টেবিলটি সরাসরি ট্যাগিংয়ের জন্য ব্যবহার করা যেতে পারে?
A2: সরবরাহিত টেবিলটি টাইপ সি বলার্ডের জন্য SWL মান প্রদান করে। প্রকৃত ট্যাগিং বা মোরিং ব্যবহার এখনও দড়ি লিড কোণ, লোড দিক, ডেক রিইনফোর্সমেন্ট, ওয়েড বিবরণ,এবং প্রকল্প অনুমোদনের ভিত্তি. SWL কে দড়ি ভাঙার লোড বা পরীক্ষার লোডের সাথে মিশ্রিত করা উচিত নয়।
প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?
A3: স্ট্যান্ডার্ড বছর, টাইপ সি সংকীর্ণ বেস, নামমাত্র ব্যাস, SWL প্রয়োজনীয়তা, উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ডেক ইনস্টলেশন অঙ্কন, ডেলিভারি গন্তব্য নিশ্চিত করুন,এবং প্রয়োজনীয় ডেলিভারি তারিখ।
