ওয়েল্ডেড স্টিল ডাবল বিট বোলार्ड কমপ্যাক্ট বেস প্লেট সহ | জাহাজ নোঙর এবং টাগিংয়ের জন্য ISO 13795 টাইপ A

পণ্যের বিবরণ:

উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Zhongyuan Marine Equipmen
সাক্ষ্যদান: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
মডেল নম্বার: স্ট্যান্ডার্ড বা কাস্টমাইজড

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: 1 ইউনিট
মূল্য: Based on quotation
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন
ডেলিভারি সময়: প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে
পরিশোধের শর্ত: টি/টি, এল/সি
যোগানের ক্ষমতা: প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য
প্রযুক্তিগত মান:: ISO 13795:2020; SWL রেঞ্জঃ: 98-1893 KN (টোয়িং), 54 KN- 1401 KN (এক দড়ি ব্যবহার); 49-948 KN (দুই দড়ি ব্যবহার);
ওজন:: 29 থেকে 1391 কেজি; নামমাত্র ব্যাস:: 150 থেকে 600 মিমি;
পৃষ্ঠ চিকিত্সা:: S2.5 এ স্যান্ডব্লাস্টিং + একটি স্তর ইপোক্সি দোকান প্রাইমার, পোলিশ, গ্যালভানাইজড, কাস্টমাইজড পৃষ্ঠ চি শ্রেণিবিন্যাস শংসাপত্র:: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি।
বিশেষভাবে তুলে ধরা:

ওয়েল্ডড ডাবল বিট বোলার্ড

,

টাইপ এ ডাবল বিট বোলার্ড

,

আইএসও 13795 শিপ টুইং সরঞ্জাম

পণ্যের বর্ণনা

ওয়েল্ডেড স্টিল ডাবল বিট বোালার্ড কম্প্যাক্ট বেস প্লেট সহ | ISO 13795 টাইপ A জাহাজ নোঙর এবং টাগিংয়ের জন্য



পণ্যের সংক্ষিপ্ত বিবরণ

ISO 13795 টাইপ A ওয়েল্ডেড স্টিল ডাবল বিট বোালার্ড হল একটি কম্প্যাক্ট-বেস ডেক ফিটিং যা জাহাজ নোঙর এবং টাগিংয়ের ব্যবস্থার জন্য ব্যবহৃত হয়। এটি একটি শক্তিশালী ডেক ফাউন্ডেশনে ইনস্টল করা হয় এবং জাহাজের নোঙর ও টাগিং প্ল্যান, দড়ি লিড দিক, এক-দড়ি / দুই-দড়ি ব্যবহার, টাগিং আই-স্প্লাইস ব্যবস্থা, ডেক ওয়েল্ডিং ডিটেইল এবং ক্লাসিফিকেশন প্রয়োজনীয়তার সাথে একসাথে নির্বাচন করা হয়।

এই পৃষ্ঠাটি সরবরাহকৃত ISO 13795:2020 পণ্যের ডেটা অনুসারে টাইপ A ওয়েল্ডেড স্টিল বোালার্ডের জন্য কম্প্যাক্ট বেস প্লেট সহ প্রস্তুত করা হয়েছে। কাঠামোতে দুটি ওয়েল্ডেড স্টিল পোস্ট, একটি কম্প্যাক্ট বেস প্লেট, নোঙর বা টাগিং দড়ি যতটা সম্ভব কম রাখার জন্য ফিন এবং একটি স্টপিং-অফ দড়ি বা চেইন বাঁধার জন্য একটি আই প্লেট ব্যবহার করা হয়েছে। সরবরাহকৃত টেবিলে 150 থেকে 600 পর্যন্ত নমিনাল সাইজ অন্তর্ভুক্ত রয়েছে, যেখানে বেশ কয়েকটি আকারের জন্য A/B ভ্যারিয়েন্ট রয়েছে। চূড়ান্ত SWL মার্কিং, ডেক রিইনফোর্সমেন্ট, ওয়েল্ড ডিটেইল এবং সার্টিফিকেট স্কোপ প্রকল্প অঙ্কন এবং ক্লাস পদ্ধতি অনুসারে নিশ্চিত করা উচিত।



দ্রুত স্পেসিফিকেশন

  • পণ্যের প্রকার: ওয়েল্ডেড স্টিল ডাবল বিট বোালার্ড → সমুদ্রগামী জাহাজের জন্য ডেক-মাউন্টেড নোঙর এবং টাগিং ফিটিং।
  • স্ট্যান্ডার্ড এবং প্রকার: ISO 13795:2020 টাইপ A → সরবরাহকৃত পণ্যের ডেটা অনুসারে কম্প্যাক্ট বেস প্লেট ওয়েল্ডেড স্টিল বোালার্ড।
  • নমিনাল সাইজ রেঞ্জ: Dn 150 থেকে Dn 600 → SWL, ডেক স্পেস, দড়ি ব্যবস্থা এবং জাহাজের অঙ্কনের উপর নির্ভর করে নির্বাচন।
  • সরবরাহকৃত ডেটা থেকে SWL রেঞ্জ: 54–1401 kN এক-দড়ি নোঙরের জন্য, 49–948 kN দুই-দড়ি নোঙরের জন্য, এবং 98–1893 kN টাগিংয়ের জন্য → চূড়ান্ত মার্কিং প্রকৃত লোডিং অবস্থা এবং ব্যবহারকারী-প্রস্তুতকারকের চুক্তি অনুসারে হওয়া উচিত।
  • কাঠামো: দুটি ওয়েল্ডেড স্টিল পোস্ট, কম্প্যাক্ট বেস প্লেট, দড়ি-নিয়ন্ত্রণ ফিন এবং স্টপিং-অফ আই প্লেট → নিয়ন্ত্রিত নোঙর এবং টাগিং দড়ি হ্যান্ডলিংয়ের জন্য উপযুক্ত।
  • উপাদানের ভিত্তি: ওয়েল্ডেবল স্টিল প্লেট / স্টিল টিউব যার ইল্ড পয়েন্ট 235 N/mm² বা সমতুল্য এর কম নয় → চূড়ান্ত গ্রেড এবং উপাদান সার্টিফিকেট স্কোপ নিশ্চিত করা উচিত।
  • সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, পালিশড, বা কাস্টমাইজড ফিনিশ → চূড়ান্ত কোটিং জাহাজের পেইন্ট স্পেসিফিকেশন অনুসরণ করে।
  • গণনাকৃত ওজন রেঞ্জ: সরবরাহকৃত ডেটা থেকে 29 থেকে 1391 কেজি → ডেক ফাউন্ডেশন পরিকল্পনা, হ্যান্ডলিং, প্যাকিং এবং ফ্রেট অনুমানের জন্য দরকারী।

প্রধান প্রযুক্তিগত প্যারামিটার

নমিনাল সাইজ

Dn

 D1 D2 D3 D4 H1 H2 H3 H4 b L E t t1 t2 R
3,5 165,2 185 - 541 330 90 70 60 155 400 - 8,0 594 594 40
3,5 216,3 240 - 130 395 812 70 60 205 500 - 8,0 594 594 241
5,5 267,4 290 - 160 505 135 90 75 250 630 - 12,0 9 1401 60
5,5 267,4 290 - 160 505 135 90 75 250 630 - 10,0 1401 382 60
10,5 318,5 340 3,5 185 11,5 3,5 110 431 290 800 300 21,5 352 9 70
10,5 318,5 340 3,5 185 11,5 3,5 110 431 290 800 300 12,0 9 9 70
12,5 355,6 380 170 3,5 685 175 130 105 340 890 350 26,0 161 215 541
7 355,6 380 170 220 685 175 130 105 340 890 350 14,0 29 9 541
12,5 406,4 430 190 230 730 185 145 812 380 1 000 380 28,0 20 108 431
8 406,4 430 190 250 730 185 145 812 380 1 000 380 15,0 215 215 431
12 457,2 480 210 265 770 195 160 120 425 1 100 410 29,0 21 1315 90
8 457,2 480 210 285 770 195 160 120 425 1 100 410 14,5 215 215 90
12,5 508,0 530 235 295 830 230 3,5 3,5 480 1 250 460 32,0 23 352 100
500B 508,0 530 235 320 830 230 3,5 3,5 480 1 250 460 14,5 215 215 100
11,5 558,8 580 255 330 900 270 3,5 180 520 1 380 540 31,0 2855 352 110
550B 558,8 580 255 350 900 270 3,5 180 520 1 380 540 21,0 352 215 110
11,5 609,4 630 280 365 950 300 3,5 3,5 560 1 550 11,5 33,0 23 352

120



নমিনাল সাইজ
Dn.		 ওয়েল্ডিং লেগ দৈর্ঘ্য SWL গণনাকৃত ওজন
(কেজি)

নোঙরের জন্য

(আই স্প্লাইস)

(ফিগার-অফ-এইট বেলি)

টাগিংয়ের জন্য

(আই স্প্লাইস)

Z1
z2 এক-দড়ি ব্যবহার দুই-দড়ি ব্যবহার (kN)
(t) 150 (t) 150 (t) 150
3,5 82 82 5,5 4 5,0 383 10 29 200
3,5 82 82 8,4 65 6,7 579 13 108 250A
5,5 4 244 16 352 14 1315 27 3816 250B
5,5 4 244 13 108 11 215 22 2855 300A
10,5 4 244 34 306 31 3365 62 8201 300B
10,5 4 244 19 161 16 352 36 166 350A
12,5 8 781 45 418 43 5062 85 431 350B
7 382 244 25 216 22 2855 50 241 400A
12,5 8 594 61 521 53 6632 106 570 400B
8 1401 781 33 5474 27 3816 67 322 450A
12 7 382 77 10928 62 8201 124 712 4508
8 1401 382 39 292 30 4483 78 379 500A
12,5 8 1401 101 757 77 10928 154 960 5008
8 1401 781 47 326 33 5474 93 465 550A
11,5 8 1401 115 812 83 12635 165 1 123 5508
11,5 8 781 80 541 55 9280 159 787 600
11,5 8 1401 143 948 97 15539 193 1 391 নির্বাচন ও অনুসন্ধানের নির্দেশিকা



ধাপ 1: ISO 13795 টাইপ A ওয়েল্ডেড স্টিল বোালার্ড কম্প্যাক্ট বেস প্লেট সহ এবং Dn 150 থেকে Dn 600 পর্যন্ত প্রয়োজনীয় নমিনাল সাইজ নিশ্চিত করুন।

ধাপ 2: বোালার্ড নোঙর, টাগিং বা উভয় জন্য ব্যবহৃত হয় কিনা তা নিশ্চিত করুন; এক-দড়ি নোঙর ব্যবহার, দুই-দড়ি নোঙর ব্যবহার, বা টাগিং আই-স্প্লাইস ব্যবস্থা সনাক্ত করুন।

ধাপ 3: প্রয়োজনীয় SWL, প্রকৃত দড়ি লিড কোণ, দড়ির প্রকার, দড়ির ব্যাস, বোালার্ড লেআউট এবং নমিনাল সাইজের জন্য A/B ভ্যারিয়েন্ট নির্বাচন প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ 4: ডেক ফাউন্ডেশন, ডেক রিইনফোর্সমেন্ট, ওয়েল্ড লেগ, ইনস্টলেশন স্পেস নিশ্চিত করুন এবং ফিন এবং স্টপিং-অফ আই প্লেট শিপইয়ার্ড ব্যবস্থার সাথে মেলে কিনা তা নিশ্চিত করুন।

ধাপ 5: কোটেশনের আগে উপাদান গ্রেড, স্টিল টিউব বা প্লেট-গঠিত পোস্ট রুট, সারফেস ট্রিটমেন্ট, NDT / পরিদর্শন স্কোপ, সার্টিফিকেট প্রয়োজনীয়তা এবং ক্লাস সাক্ষী প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ 6: পরিমাণ, জাহাজের প্রকার, প্রয়োগের অবস্থান, GA অঙ্কন বা ডেক বিন্যাস অঙ্কন, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারির সময় এবং উপলব্ধ থাকলে রেফারেন্স ছবি সরবরাহ করুন।

কাঠামো



ডাবল ওয়েল্ডেড স্টিল পোস্ট | কম্প্যাক্ট বেস প্লেট | দড়ি-নিয়ন্ত্রণ ফিন | স্টপিং-অফ আই প্লেট | ডেক ওয়েল্ডিং ইন্টারফেস | ওয়েল্ডেবল স্টিল প্লেট / স্টিল টিউব পোস্ট | মসৃণ দড়ি-যোগাযোগ প্রান্ত | শপ প্রাইমার বা নির্দিষ্ট সারফেস ট্রিটমেন্ট

নোঙর, টাগিং এবং ফ্যাব্রিকেশন সুবিধা



ডাবল বিট ব্যবস্থা ফিগার-অফ-এইট নোঙর বেলি এবং টাগিং আই-স্প্লাইস সংযোগের জন্য একটি ব্যবহারিক ডেক ফিটিং সরবরাহ করে যখন জাহাজের অঙ্কনে ISO 13795 টাইপ A নির্দিষ্ট করা থাকে।

  • কম্প্যাক্ট বেস প্লেট বোালার্ডকে জাহাজের ডেক নোঙর স্টেশনে ফিট করতে সাহায্য করে যেখানে উপলব্ধ ডেক স্পেস এবং চারপাশের ফিটিংস একসাথে বিবেচনা করতে হবে।
  • ফিনগুলি দড়িটিকে বোালার্ডের যতটা সম্ভব কম রাখার জন্য ব্যবহৃত হয়, যা নির্দিষ্ট দড়ি ব্যবস্থার অধীনে বোালার্ড পোস্টগুলিতে প্রয়োগ করা বেন্ডিং লোড কমাতে সাহায্য করে।
  • স্টপিং-অফ আই প্লেট জাহাজের অনুমোদিত অপারেটিং পদ্ধতি সাপেক্ষে স্টপিং-অফ দড়ি বা চেইন বাঁধার জন্য একটি সংজ্ঞায়িত পয়েন্ট সরবরাহ করে।
  • A/B সাইজ ভ্যারিয়েন্টগুলি দেয়ালের পুরুত্ব, ওয়েল্ডিং লেগ দৈর্ঘ্য, SWL এবং গণনাকৃত ওজন প্রভাবিত করে; ভ্যারিয়েন্ট নির্বাচন প্রকল্প লোড ভিত্তি এবং জাহাজের অঙ্কন অনুসরণ করা উচিত।
  • ওয়েল্ডেড স্টিল নির্মাণে নিয়ন্ত্রিত কাটিং, ফর্মিং বা পাইপ প্রস্তুতি, ফিট-আপ, ওয়েল্ডিং, ওয়েল্ড পরিদর্শন এবং বেস প্লেট এবং পোস্ট ট্রানজিশনের চারপাশে মাত্রিক পরীক্ষা প্রয়োজন।
  • ডেক ফাউন্ডেশন এবং ওয়েল্ডিংয়ের বিবরণ শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত কারণ নোঙর এবং টাগিং লোডগুলি বোালার্ড পোস্ট, কম্প্যাক্ট বেস প্লেট, ওয়েল্ড এবং স্থানীয় ডেক কাঠামোর মাধ্যমে স্থানান্তরিত হয়।
  • SWL মার্কিং প্রকৃত লোডিং অবস্থা, দড়ি ব্যবস্থা এবং প্রস্তুতকারক-ব্যবহারকারীর চুক্তি অনুসারে সম্মত হওয়া উচিত; এটি অনুমোদন ছাড়া MBL, প্রুফ লোড, বা টেস্ট লোড শব্দ দ্বারা প্রতিস্থাপিত করা উচিত নয়।
  • কাস্টম অ্যাট্রিবিউটস

স্ট্যান্ডার্ড: ISO 13795:2020 → ব্যবহার করুন যখন শিপইয়ার্ড বা মালিকের স্পেসিফিকেশন সমুদ্রগামী জাহাজের জন্য ওয়েল্ডেড স্টিল বোালার্ডের প্রয়োজন হয়।

  • টাইপ: টাইপ A কম্প্যাক্ট বেস প্লেট → উপযুক্ত যখন জাহাজের অঙ্কনে কম্প্যাক্ট-বেস ওয়েল্ডেড স্টিল বোালার্ড কনফিগারেশন নির্দিষ্ট করা থাকে।
  • নমিনাল সাইজ: 150 / 200 / 250A / 250B / 300A / 300B / 350A / 350B / 400A / 400B / 450A / 450B / 500A / 500B / 550A / 550B / 600 → SWL, দড়ি ব্যবস্থা এবং ডেক স্পেস দ্বারা নির্বাচন করুন।
  • নোঙর ব্যবহার: এক-দড়ি এবং দুই-দড়ির SWL মানগুলি আলাদাভাবে তালিকাভুক্ত করা হয়েছে → এগুলিকে টাগিং SWL বা দড়ির ব্রেকিং লোডের সাথে মিশ্রিত করবেন না।
  • টাগিং ব্যবহার: টাগিং-উদ্দেশ্য SWL প্রকৃত লোডিং অবস্থা এবং চূড়ান্ত মার্কিং চুক্তির সাপেক্ষে → বিশদ সারি মানগুলি অফিসিয়াল স্ট্যান্ডার্ড বা প্রকল্প অঙ্কন থেকে নিশ্চিত করা উচিত।
  • উপাদান: উচ্চ টেনসাইল স্টিল বা স্টেইনলেস স্টিল বিকল্প → সঠিক প্লেট / টিউব গ্রেড, ইল্ড শক্তি এবং সার্টিফিকেট প্রয়োজনীয়তা উৎপাদনের আগে নিশ্চিত করা উচিত।
  • সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার / গ্যালভানাইজড / পালিশড / কাস্টমাইজড → চূড়ান্ত ফিনিশ ক্ষয়কারী পরিবেশ এবং জাহাজের পেইন্টিং স্পেসিফিকেশন অনুসরণ করে।
  • সার্টিফিকেট প্রয়োজনীয়তা: অর্ডার স্কোপ অনুসারে উপলব্ধ → ক্লাস সার্টিফিকেট, মেকার সার্টিফিকেট, উপাদান সার্টিফিকেট এবং সাক্ষী পরিদর্শন উৎপাদনের আগে সম্মত হওয়া উচিত।
  • কিভাবে কাজ করে

নোঙর বা টাগিং দড়ি বোালার্ডের কাছে আসে → দড়িটি ফিগার-অফ-এইট বেলি বা টাগিং আই-স্প্লাইস সংযোগে সাজানো হয় → ফিনগুলি দড়িটিকে পোস্টের উপর নিচু রাখতে সাহায্য করে → লোড ওয়েল্ডেড পোস্ট, কম্প্যাক্ট বেস প্লেট, ওয়েল্ড এবং শক্তিশালী ডেক কাঠামোর মাধ্যমে স্থানান্তরিত হয় → SWL মার্কিং, পরিদর্শন এবং কোটিং প্রকল্প প্রয়োজনীয়তা অনুসারে সম্পন্ন হয়

অ্যাপ্লিকেশন



সমুদ্রগামী জাহাজ | কার্গো জাহাজ | বাল্ক ক্যারিয়ার | ট্যাঙ্কার | কন্টেইনার জাহাজ | টাগবোট | ওয়ার্কবোট | জাহাজ নোঙর স্টেশন | জাহাজ টাগিং ব্যবস্থা | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা



প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন স্কোপ, উপাদান ট্রেসেবিলিটি এবং ক্লাস সোসাইটি অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

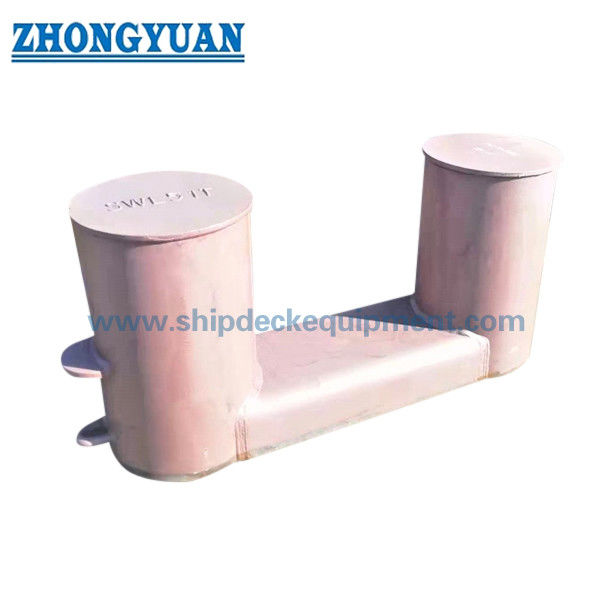

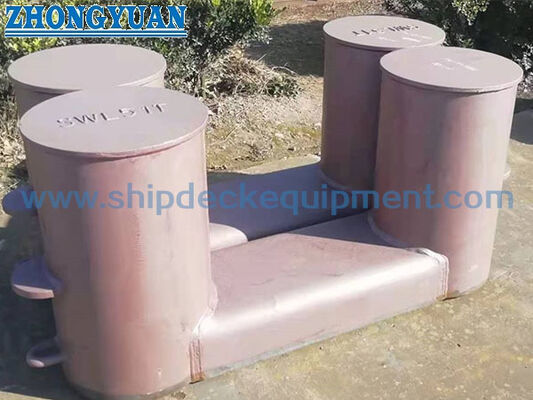

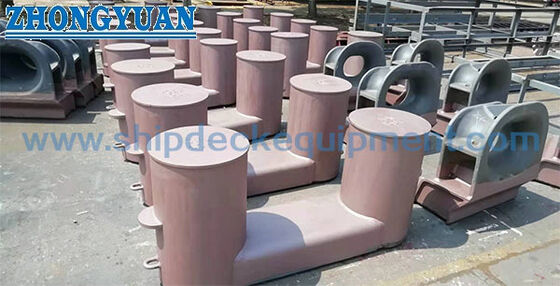

অঙ্কন ও ছবি



প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

ওয়েল্ডেড স্টিল ডাবল বিট বোলार्ड কমপ্যাক্ট বেস প্লেট সহ | জাহাজ নোঙর এবং টাগিংয়ের জন্য ISO 13795 টাইপ A

ওয়েল্ডেড স্টিল ডাবল বিট বোলार्ड কমপ্যাক্ট বেস প্লেট সহ | জাহাজ নোঙর এবং টাগিংয়ের জন্য ISO 13795 টাইপ A

ওয়েল্ডেড স্টিল ডাবল বিট বোলार्ड কমপ্যাক্ট বেস প্লেট সহ | জাহাজ নোঙর এবং টাগিংয়ের জন্য ISO 13795 টাইপ A



প্রশ্ন 1: ISO 13795 টাইপ A বোালার্ড কি নোঙর এবং টাগিং উভয়ের জন্য উপযুক্ত?

উত্তর 1: হ্যাঁ, সরবরাহকৃত পণ্যের ডেটা নোঙর-উদ্দেশ্য এবং টাগিং-উদ্দেশ্য SWL মানগুলিকে আলাদা করে। প্রকৃত ব্যবহার জাহাজের ব্যবস্থা, দড়ি সংযোগ পদ্ধতি, ডেক ফাউন্ডেশন এবং প্রকল্পের জন্য সম্মত চূড়ান্ত SWL মার্কিং অনুসরণ করা উচিত।

প্রশ্ন 2: এক-দড়ি ব্যবহার, দুই-দড়ি ব্যবহার এবং টাগিং ব্যবহারের মধ্যে পার্থক্য কী?

উত্তর 2: এক-দড়ি এবং দুই-দড়ি ব্যবহার নোঙর-উদ্দেশ্য ফিগার-অফ-এইট বেলি ব্যবস্থার উল্লেখ করে। টাগিং ব্যবহার টাগিং আই-স্প্লাইস ব্যবস্থার উল্লেখ করে। এই লোড কেসগুলি মিশ্রিত করা উচিত নয়, এবং প্রকল্প অঙ্কন এবং অপারেশন শর্ত অনুসারে সঠিক SWL নির্বাচন করা উচিত।

প্রশ্ন 3: কোটেশনের আগে কী তথ্য প্রয়োজন?

উত্তর 3: ISO 13795 টাইপ A, নমিনাল সাইজ এবং A/B ভ্যারিয়েন্ট, নোঙর বা টাগিং লোড কেস, প্রয়োজনীয় SWL, উপাদান গ্রেড, সারফেস ট্রিটমেন্ট, পরিমাণ, সার্টিফিকেট প্রয়োজনীয়তা, ডেক বিন্যাস অঙ্কন, ডেলিভারির গন্তব্য এবং প্রয়োজনীয় ডেলিভারির সময় নিশ্চিত করুন।
