আইএসও ১৩৭৭৬ ডেক স্ট্যান্ড পিডেস্টাল রোলার ফায়ারলিড

আইএসও ১৩৭৭৬ ডেক স্ট্যান্ড পিডেস্টাল রোলার ফায়ারলিড

পণ্যের সংক্ষিপ্ত বিবরণ

আইএসও ১৩৭৭৬ ডেক স্ট্যান্ড প্যাডেস্টাল রোলার ফায়ারলিড একটি একক রোলার দড়ি গাইডিং ফিটিং যা জাহাজের ডেকগুলিতে ব্যবহৃত হয় যেখানে একটি মোরিং বা ট্যাগিং লাইনকে একটি উল্লম্ব রোলারের চারপাশে দিক পরিবর্তন করতে হবে।ঘোরানো ইস্পাত রোলার দড়ি পথ গাইড এবং একটি স্থায়ী যোগাযোগ পৃষ্ঠ তুলনায় স্লাইডিং abrasion কমাতে সাহায্য করে, যখন পিডেস্টাল স্ট্যান্ড ওয়েল্ডেড বেসের মাধ্যমে ডেক কাঠামোর মধ্যে দড়ি প্রতিক্রিয়া শক্তি স্থানান্তর করে।

এই পৃষ্ঠাটি আইএসও 13776 ডেক স্ট্যান্ড পিডেস্টাল রোলার ফায়ারলিডগুলির জন্য প্রস্তুত করা হয়েছে যা নামমাত্র আকার Dn 150 থেকে 500 এবং সরবরাহিত ডেটা থেকে রেফারেন্স SWL মানগুলির সাথে। সরবরাহিত প্রকল্পের ডেটা আইএসও 13776 বলেঃ২০১২ এবং আইএসও ১৩৭৫৫ স্টিলের রোলার; অনলাইন আইএসও তথ্য আইএসও 13776:2020 এবং আইএসও 13755:2020 বর্তমান সরকারী সংস্করণ হিসাবে দেখায়, তাই চূড়ান্ত উদ্ধৃতি, অনুমোদন অঙ্কন করার আগে প্রয়োজনীয় স্ট্যান্ডার্ড সংস্করণটি নিশ্চিত করা উচিত,এবং পণ্যের চিহ্নিতকরণ.

দ্রুত বিবরণী

• পণ্যের ধরনঃ ডেক স্ট্যান্ড প্যাডেস্টাল রোলার ফায়ারলিড → জাহাজের মোরিং এবং ট্যাগিং দড়ি দিকনির্দেশ নিয়ন্ত্রণের জন্য একক উল্লম্ব রোলার গাইড।
• টেকনিক্যাল স্ট্যান্ডার্ডঃ আইএসও ১৩৭৭৬ঃ২০১২ সরবরাহিত তথ্য থেকে → প্রকল্প সংস্করণ নিশ্চিত করা উচিত কারণ আইএসও ১৩৭৭৬ঃ২০২০ বর্তমান সংস্করণ হিসাবে অনলাইনে তালিকাভুক্ত করা হয়েছে।
• রোলার স্ট্যান্ডার্ডঃ আইএসও ১৩৭৫৫ ইস্পাত রোলার → রোলার প্রকার A / B / C নির্বাচিত d মাত্রা এবং রোলার ইন্টারফেসকে প্রভাবিত করে।
• নামমাত্র আকারের পরিসীমাঃ Dn 150 থেকে 500 মিমি → সরবরাহিত টেবিলে ডেক স্ট্যান্ড ফেয়ারলিডগুলির জন্য প্রধান নির্বাচন পরিসীমা।
• SWL রেফারেন্স পরিসীমাঃ 265 থেকে 1942 kN θ = 90° এবং 186 থেকে 1373 kN θ = 0° → সরবরাহিত তথ্য থেকে রেফারেন্স দড়ি টেনশন মান, উত্তোলন ক্ষমতা নয়।
• উচ্চতা এবং ওজন রেফারেন্সঃ H = 500 / 1000 / 1500 মিমি → গণনা করা ওজনগুলি রেফারেন্সের জন্য এবং সরবরাহিত নোট অনুযায়ী ইস্পাত রোলারকে বাদ দেয়।
• উপাদান বিকল্পঃ উচ্চ প্রসার্য ইস্পাত, স্টেইনলেস স্টীল, ঢালাই ইস্পাত, এবং নোডুলার ঢালাই লোহা → চূড়ান্ত উপাদান গ্রেড এবং অংশ বরাদ্দ উত্পাদন আগে নিশ্চিত করা উচিত।
• পৃষ্ঠের চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড, পোলিশ বা কাস্টমাইজড সমাপ্তি → চূড়ান্ত লেপটি প্রকল্পের জারা এবং পরিদর্শন প্রয়োজনীয়তা মেনে চলতে হবে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ প্রয়োজনীয় স্ট্যান্ডার্ড সংস্করণ নিশ্চিত করুনঃ ISO 13776:2012 যেমন সরবরাহ করা হয়েছে, বর্তমান ISO 13776 সংস্করণ, অথবা প্রকল্প-নির্দিষ্ট অঙ্কন প্রয়োজনীয়তা।

ধাপ ২ঃ ফায়ারলিড টাইপ A/B/C, নামমাত্র আকার Dn 150 থেকে 500 এবং ISO 13755 রোল টাইপ নিশ্চিত করুন কারণ d মাত্রা নির্বাচিত ইস্পাত রোল টাইপের উপর নির্ভর করে।

ধাপ ৩ঃ রোপের দিকনির্দেশনা, রোপের আপেক্ষিক কোণ θ, প্রয়োজনীয় SWL চিহ্নিতকরণ, প্রকৃত লোডিং অবস্থা এবং পণ্যটি মোরিং, ট্যাগিং লাইন গাইডেন্স বা প্রতিস্থাপনের জন্য ব্যবহৃত হয় কিনা তা নিশ্চিত করুন।

পদক্ষেপ 4: ডেক স্ট্যান্ড উচ্চতা H, ডেক ভিত্তি, ওয়েল্ডিং ইন্টারফেস, ওয়েল্ডিং পায়ে দৈর্ঘ্য, chamfered ওয়েল্ডিং প্রয়োজনীয়তা, শক্তিশালীকরণ, এবং ইনস্টলেশন ক্লিয়ারেন্স নিশ্চিত করুন।

ধাপ ৫ঃ প্যাডেস্টাল, রোলার, শ্যাফ্ট, বুশ এবং সংশ্লিষ্ট অংশগুলির জন্য উপাদান গ্রেড নিশ্চিত করুন; এছাড়াও পৃষ্ঠ চিকিত্সা, এনডিটি সুযোগ, পরীক্ষার প্রয়োজনীয়তা এবং শংসাপত্রের প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৬ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অঙ্কন, দড়ি পথের স্কেচ, রেফারেন্স ফটো যদি পাওয়া যায়, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

কাঠামো

Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primerগ্যালভানাইজড, পোলিশ বা নির্দিষ্ট পৃষ্ঠের চিকিত্সা

মোরিং, ট্যাগিং এবং ইঞ্জিনিয়ারিং সুবিধা

• একক রোলার প্যাডেস্টাল ডিজাইন স্থির ডেক কাঠামোর উপর দড়ি স্লাইডিং ঘর্ষণ হ্রাস করতে সহায়তা করার সময় নিয়ন্ত্রিত দিক পরিবর্তন মাধ্যমে মোরিং বা ট্যাগিং লাইন গাইড।
• আইএসও ১৩৭৫৫ রোলার সামঞ্জস্যতা টাইপ এ/বি/সি রোলার ইন্টারফেসের মাত্রা নির্বাচন করার জন্য একটি স্পষ্ট ভিত্তি প্রদান করে, বিশেষ করে সরবরাহিত টেবিলে তালিকাভুক্ত ডি মাত্রা।
• SWL মানগুলি দড়ি-কোণ শর্ত দ্বারা পৃথক করা হয়, যা ক্রেতাকে সমস্ত নেতৃত্বের কোণ এবং ডেক বিন্যাসগুলির জন্য একটি লোড মানকে সর্বজনীন হিসাবে আচরণ করা এড়াতে সহায়তা করে।
• ডেক স্ট্যান্ড উচ্চতা নির্বাচন দড়ি লিড উচ্চতা, ডেক ক্লিয়ারেন্স, রক্ষণাবেক্ষণ অ্যাক্সেস, এবং mooring বা ট্যাগিং সরঞ্জাম কাছাকাছি ইনস্টলেশন বিন্যাস প্রভাবিত করে।
• ওয়েল্ডিং লেগ মান Z1 এবং Z2 প্রাথমিক নকশা এবং উদ্ধৃতি রেফারেন্সের জন্য সরবরাহ করা হয়; প্রকৃত ওয়েল্ডিং বিস্তারিত, chamfering, এবং ডেক শক্তিশালীকরণ অনুমোদিত অঙ্কন অনুসরণ করা উচিত।
• মসৃণ রোলার পৃষ্ঠ, সঠিক শ্যাফ্ট সারিবদ্ধতা এবং উপযুক্ত বুশ / বিয়ারিং ইন্টারফেস রোলারকে দড়ি দিয়ে ঘোরানোর এবং অপ্রয়োজনীয় স্থানীয় পরিধান হ্রাস করতে সহায়তা করে।
• কাস্টিং, ওয়েল্ডিং, মেশিনিং, এনডিটি, পৃষ্ঠ চিকিত্সা এবং শংসাপত্রের সুযোগ অর্ডার প্রয়োজনীয়তা, পরিদর্শন পরিকল্পনা এবং শ্রেণি অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।
• পৃষ্ঠাটি ফায়ারলিডকে একটি উত্তোলন ডিভাইস হিসাবে বর্ণনা করা এড়ায়; এটি একটি দড়ি গাইডিং যা জাহাজের মোরিং এবং ট্যাগিং লাইন ব্যবস্থাগুলির জন্য উপযুক্ত।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ আইএসও ১৩৭৭৬ঃ২০১২ সরবরাহিত তথ্য থেকে → প্রকল্পের জন্য সরবরাহিত সংস্করণ বা বর্তমান আইএসও ১৩৭৭৬ সংস্করণ প্রয়োজন কিনা তা নিশ্চিত করুন।
• পণ্যের ধরনঃ ডেক স্ট্যান্ড পিডেস্টাল রোলার ফায়ারলিড → জাহাজের ডেক কাঠামোর উপর ইনস্টল করা উল্লম্ব একক রোলার দড়ি গাইড।
• নামমাত্র আকারঃ Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → দড়ি বিন্যাস, SWL রেফারেন্স, এবং অঙ্কন প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন।
• রোলার প্রকারঃ ISO 13755 অনুযায়ী A / B / C প্রকার স্টিলের রোলার → রোলার ইন্টারফেস এবং d মাত্রা প্রভাবিত করে।
• SWL রেফারেন্সঃ 265 √1942 kN θ = 90° এবং 186 √1373 kN θ = 0° → ব্যবহারকারী এবং নির্মাতার মধ্যে চূড়ান্ত চিহ্নিতকরণ প্রকৃত লোডিং অবস্থার উপর ভিত্তি করে সম্মত করা উচিত।
• গণনা করা ওজনঃ H = 500 / 1000 / 1500 মিমি রেফারেন্স মান → সরবরাহিত নোটটি বলে যে ওজনটি ইস্পাত রোলারকে বাদ দেয়।
• উপাদানঃ উচ্চ প্রসার্য ইস্পাত / স্টেইনলেস স্টীল / ঢালাই ইস্পাত / নোডুলার ঢালাই লোহা → সঠিক উপাদান গ্রেড এবং শংসাপত্রের সুযোগ নিশ্চিত করা উচিত।
• সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার / গ্যালভানাইজড / পোলিশ / কাস্টমাইজড → চূড়ান্ত সুরক্ষা সিস্টেম প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।
• শংসাপত্রের প্রয়োজনীয়তাঃ অর্ডারের আওতা অনুযায়ী উপলব্ধ → শ্রেণি শংসাপত্র, উপাদান শংসাপত্র, প্রস্তুতকারকের শংসাপত্র এবং সাক্ষী পরিদর্শন উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।

কিভাবে কাজ করে

Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement

অ্যাপ্লিকেশন

Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

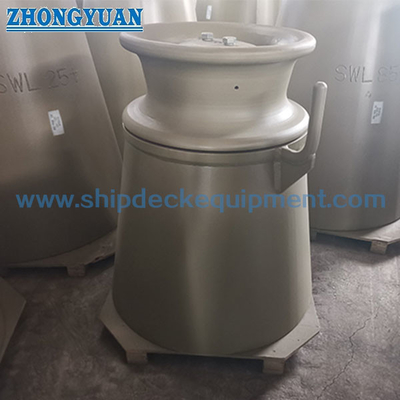

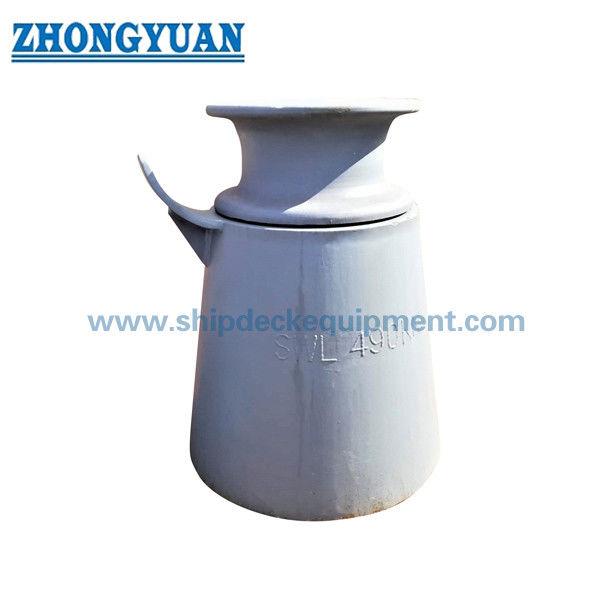

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ আইএসও ১৩৭৭৬ টেবিলের SWL কি একটি উত্তোলন ক্ষমতা?

A1: না। সরবরাহিত SWL মানগুলি প্যাডেস্টাল ফায়ারলিড রোপের বিচ্যুতির অবস্থার জন্য রেফারেন্স সর্বাধিক প্রযোজ্য দড়ি টেনশন মান। এগুলি উত্তোলন ক্ষমতা, এমবিএল হিসাবে পুনরায় লেখা উচিত নয়,প্রমাণ লোড, অথবা পরীক্ষার লোড।

প্রশ্ন ২ঃ সঠিক Dn আকার কিভাবে নির্বাচন করা উচিত?

A2: জাহাজের অঙ্কন, দড়ি লিড কোণ, প্রয়োজনীয় SWL চিহ্নিতকরণ, ডেক স্ট্যান্ড উচ্চতা, রোলার প্রকার, ইনস্টলেশন স্থান, ভিত্তি শক্তি এবং শংসাপত্রের প্রয়োজনীয়তা অনুযায়ী Dn নির্বাচন করুন।টেবিলটি প্রাথমিক নির্বাচন এবং উদ্ধৃতি নিশ্চিতকরণের জন্য.

প্রশ্ন 3: পৃষ্ঠায় আইএসও ১৩৭৭৬ঃ২০১২ বা আইএসও ১৩৭৭৬ ব্যবহার করা উচিতঃ2020?

A3: সরবরাহিত তথ্য ISO 13776 অনুযায়ীঃ2012, যখন অনলাইন আইএসও তথ্য আইএসও 13776: 2020 বর্তমান সরকারী সংস্করণ হিসাবে তালিকাভুক্ত করে। উদ্ধৃতি, অঙ্কন অনুমোদন এবং চিহ্নিতকরণের জন্য ব্যবহৃত সংস্করণটি জাহাজঘর, মালিক,অথবা শ্রেণী সমাজ.
