পণ্যের সংক্ষিপ্ত বিবরণ

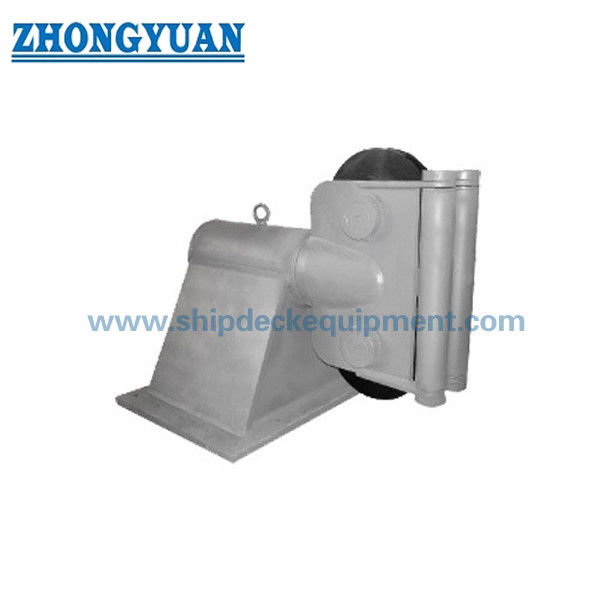

২০-৭৬ মিমি সুইভেল হেড ফেয়ারলিড হল একটি ডেক-মাউন্টেড দড়ি-পরিচালন ব্যবস্থা যা জাহাজ মুরিং এবং টাগিংয়ের জন্য ব্যবহৃত হয় যেখানে তারের দড়ির দিক অপারেশনের সময় পরিবর্তিত হতে পারে। একটি ঘূর্ণায়মান মাথা এবং পুলি ব্যবস্থা দড়ির পথকে প্রকৃত লিড কোণের সাথে সারিবদ্ধ করতে সাহায্য করে, পুলিতে অযাচিত পার্শ্বীয় যোগাযোগ হ্রাস করে এবং টাগিং এবং মুরিং সরঞ্জামগুলিতে বা দূরে মসৃণ পুনঃনির্দেশকে সমর্থন করে।

এই পণ্যটি সাধারণত ৩৬০-ডিগ্রী সুইভেল হেড ফেয়ারলিড হিসাবে বাজারজাত করা হয়। তবে, সরবরাহকৃত প্রযুক্তিগত ডেটা একটি ৯০-ডিগ্রী পুলি চলাচল এবং ±৯০ ডিগ্রী সুইভেল-হেড পরিসীমা উল্লেখ করে। তাই এই পৃষ্ঠায় অবিচ্ছিন্ন ৩৬০-ডিগ্রী ঘূর্ণন নিশ্চিত করা হয়নি এবং অনুমোদিত সাধারণ বিন্যাস অঙ্কনের সাথে যাচাই করা উচিত। মাত্রিক পরিসীমা ২০ থেকে ৭৬ মিমি তারের দড়ির ব্যাস অন্তর্ভুক্ত করে; লোড সংজ্ঞা, মডেল-নির্দিষ্ট ব্রেকিং-শক্তি মান, বেস সংযোগ, ডেক শক্তিশালীকরণ এবং পরিদর্শন পরিধি প্রতিটি প্রকল্পের জন্য নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• প্রযোজ্য তারের দড়ির ব্যাস: ২০-৭৬ মিমি → নয়টি তালিকাভুক্ত আকার প্রাথমিক মডেল নির্বাচন এবং অঙ্কন তুলনা সমর্থন করে।
• ঘোষিত ব্রেকিং-শক্তি পরিসীমা: ৩২-২০০ এমটি → শুধুমাত্র উৎস পরিভাষা; এটি এসডব্লিউএল, এমবিএল, পরীক্ষার লোড বা অনুমোদিত লোড হিসাবে উপস্থাপন করা হয় না মডেল-নির্দিষ্ট লোড টেবিল ছাড়া।
• ঘূর্ণন ডেটা: পুলি ৯০° + সুইভেল হেড ±৯০° → পরিবর্তনশীল দড়ির লিড কোণ সমর্থন করে; অবিচ্ছিন্ন ৩৬০° হেড ঘূর্ণন নিশ্চিত করা বাকি আছে।
• প্রধান মাত্রা: এ, বি, এইচ, এবং Φ → ডেক-স্পেস চেকিং এবং জিএ অঙ্কন সমন্বয়ের জন্য ব্যবহৃত হয়; Φ এর সঠিক সংজ্ঞা প্রকল্পের অঙ্কনের প্রয়োজন।
• নির্মাণ: ঘূর্ণায়মান মাথা, পুলি, শ্যাফ্ট / পিন, সাপোর্ট ব্র্যাকেট, এবং মাউন্টিং বেস → বিয়ারিং বা বুশিং ব্যবস্থা এবং ঘূর্ণন স্টপ নির্দিষ্ট করা উচিত।
• উপাদান বিকল্প: সি-এমএন স্টিল / কাস্ট স্টিল, স্টেইনলেস স্টিল প্রকল্প বিকল্প হিসাবে আলোচিত → উদ্ধৃতির আগে সঠিক গ্রেড এবং উপাদান নির্মাণ নিশ্চিত করতে হবে।
• পৃষ্ঠের চিকিত্সা: সা ২.৫ ব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর একটি রেফারেন্স সিস্টেম হিসাবে → চূড়ান্ত আবরণ জাহাজ বা প্রকল্পের পেইন্টিং স্পেসিফিকেশন অনুসরণ করে।
• ইনস্টলেশন ফোকাস: ডেক-মাউন্টেড লোড পাথ → বেস সংযোগ, চারপাশের ক্লিয়ারেন্স, সহায়ক কাঠামো, এবং ওয়েল্ড বা বোল্ট বিবরণ শিপইয়ার্ড বা ডিজাইন-অফিসের নিশ্চিতকরণ প্রয়োজন।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধান নির্দেশিকা

ধাপ ১: দড়ির ধরণ এবং নামমাত্র ব্যাস নিশ্চিত করুন। সরবরাহকৃত টেবিলটি তারের দড়ির ব্যাস দ্বারা চিহ্নিত করা হয়েছে; সিন্থেটিক দড়ি বা অ্যাঙ্কর চেইনের জন্য উপযুক্ততা আলাদাভাবে নিশ্চিত করতে হবে।

ধাপ ২: লোড ভিত্তি নিশ্চিত করুন এবং দড়ির ন্যূনতম ব্রেকিং লোড, প্রত্যাশিত অপারেটিং লোড, সুরক্ষা ফ্যাক্টর এবং টাগিং বা মুরিং ডিউটি প্রদান করুন। মডেল-নির্দিষ্ট লোড টেবিলের জন্য অনুরোধ করুন কারণ উল্লিখিত ৩২-২০০ এমটি পরিসীমা পৃথক দড়ির আকারের সাথে ম্যাপ করা হয়নি।

ধাপ ৩: প্রয়োজনীয় দড়ির লিড এনভেলপ নিশ্চিত করুন। অনুভূমিক এবং উল্লম্ব লিড কোণ উল্লেখ করুন এবং যাচাই করুন যে প্রকল্পের জন্য ±৯০° হেড মুভমেন্ট, ৯০° পুলি মুভমেন্ট, বা প্রকৃত অবিচ্ছিন্ন ৩৬০° ঘূর্ণন প্রয়োজন কিনা।

ধাপ ৪: ইনস্টলেশন ইন্টারফেস নিশ্চিত করুন: ডেক অবস্থান, বেস ফুটপ্রিন্ট, ওয়েল্ড-ডাউন বা বোল্ট-ডাউন ব্যবস্থা, ডেক শক্তিশালীকরণ, চারপাশের ক্লিয়ারেন্স, এবং উইঞ্চ, টাগিং হুক, বা অন্যান্য দড়ি-হ্যান্ডলিং সরঞ্জামের সাথে সম্পর্ক।

ধাপ ৫: উপাদান গ্রেড, পুলি-গ্রুভ প্রয়োজনীয়তা, বিয়ারিং বা বুশিং ধরণ, সিলিং, লুব্রিকেশন পয়েন্ট, কোটিং সিস্টেম, নিম্ন-তাপমাত্রার প্রয়োজনীয়তা, এবং কোনও স্টেইনলেস-স্টিল বা বিশেষ-স্টিল বিকল্প নিশ্চিত করুন।

ধাপ ৬: পরিমাণ, জাহাজের ধরণ, শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা, পরিদর্শন এবং শংসাপত্রের পরিধি, জিএ বা ইনস্টলেশন অঙ্কন, গন্তব্য, এবং প্রয়োজনীয় সরবরাহের তারিখ প্রদান করুন।

গঠন

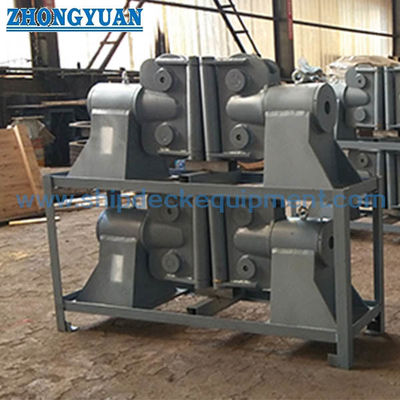

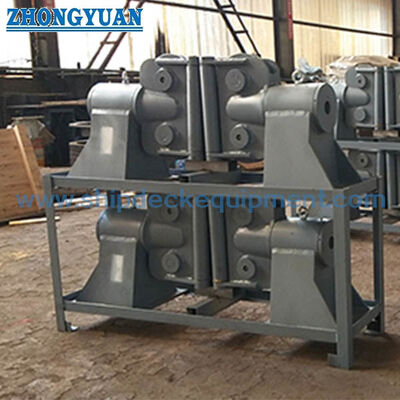

ঘূর্ণায়মান মাথা | খাঁজযুক্ত পুলি | শ্যাফ্ট / পিন অ্যাসেম্বলি | সাপোর্ট ব্র্যাকেট | বিয়ারিং বা বুশিং ব্যবস্থা নিশ্চিত করতে হবে | ডেক মাউন্টিং বেস | ঘূর্ণন স্টপ এবং লকিং ব্যবস্থা নিশ্চিত করতে হবে

ঘূর্ণন, দড়ি নির্দেশনা এবং ইনস্টলেশন সুবিধা

• ঘূর্ণায়মান মাথা দড়ির লিড দিকের পরিবর্তন অনুসরণ করতে পারে, যা একটি স্থির পুলি বিন্যাসের মাধ্যমে দড়িকে জোর করে সৃষ্ট পার্শ্বীয় লোডিং কমাতে সাহায্য করে।
• সঠিকভাবে মিলে যাওয়া পুলি খাঁজ এবং মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ স্থানীয় ঘর্ষণ এবং অসম যোগাযোগ কমাতে পারে; নির্দিষ্ট তারের দড়ির নির্মাণ এবং ব্যাসের জন্য খাঁজ প্রোফাইল নিশ্চিত করা উচিত।
• সুইভেল এবং পুলি চলাচল অনুমোদিত অপারেটিং এনভেলপের মাধ্যমে অবাধ থাকা উচিত। ঘূর্ণন স্টপ, সংলগ্ন কাঠামো, এবং দড়ির ক্লিয়ারেন্স জাহাজের বিন্যাস অঙ্কনে পরীক্ষা করা উচিত।
• পুলি শ্যাফ্ট, বিয়ারিং বা বুশিং, সিল এবং লুব্রিকেশন পয়েন্টগুলি রক্ষণাবেক্ষণ-গুরুত্বপূর্ণ উপাদান। তাদের সঠিক নকশা এবং পরিষেবা বিরতি অনুমোদিত সরবরাহকারী অঙ্কন এবং ম্যানুয়াল থেকে নিশ্চিত করা উচিত।
• ফেয়ারলিড লোডগুলি মাউন্টিং বেসের মাধ্যমে সহায়ক ডেক কাঠামোর মধ্যে স্থানান্তরিত হয়। ডেক শক্তিশালীকরণ এবং ওয়েল্ড বা বোল্ট বিবরণ শিপইয়ার্ড বা জাহাজের ডিজাইন অফিস দ্বারা যাচাই করা উচিত।
• উপাদান ট্রেসেবিলিটি, কাস্টিং বা ফ্যাব্রিকেশন পরিদর্শন, মাত্রিক পরিদর্শন, এনডিটি, লোড যাচাইকরণ, এবং ক্লাস উইটনেসিং সম্মত প্রকল্প পরিধি এবং অনুমোদন পদ্ধতি অনুসারে ব্যবস্থা করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের ধরণ: সুইভেল হেড ফেয়ারলিড → জাহাজ মুরিং এবং টাগিংয়ের জন্য বহু-দিকনির্দেশক দড়ি গাইড।
• দড়ির আকারের পরিসীমা: ২০ / ২৫ / ৩২ / ৩৮ / ৪৪ / ৫২ / ৬০ / ৬৮ / ৭৬ মিমি → সরবরাহকৃত তারের দড়ির আকার টেবিল এবং অনুমোদিত অঙ্কন অনুসারে নির্বাচন করুন।
• ঘূর্ণন ব্যবস্থা: পুলি ৯০° + সুইভেল হেড ±৯০° সরবরাহকৃত ডেটা অনুসারে → অবিচ্ছিন্ন ৩৬০° ঘূর্ণন নিশ্চিত করা বাকি আছে।
• লোড টার্ম: ব্রেকিং শক্তি ৩২-২০০ এমটি সরবরাহকৃত হিসাবে → প্রকৌশল নির্বাচনের আগে সঠিক সংজ্ঞা, সুরক্ষা ফ্যাক্টর এবং আকার-দ্বারা-আকার মান প্রয়োজন।
• উপাদান: সি-এমএন স্টিল / কাস্ট স্টিল → সঠিক গ্রেড, কাস্টিং পরিধি, এবং কোনও তৈরি উপাদান নিশ্চিত করতে হবে।
• পৃষ্ঠের চিকিত্সা: সা ২.৫ ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত আবরণ, ডিএফটি, রঙ, এবং টাচ-আপ সিস্টেম প্রকল্প স্পেসিফিকেশন অনুসরণ করে।
• ইনস্টলেশন: ডেক মাউন্টেড → বেস সংযোগ এবং সহায়ক কাঠামো জাহাজের বিন্যাস এবং অনুমোদিত লোড পাথের সাথে মিলতে হবে।
• শংসাপত্রের প্রয়োজনীয়তা: অর্ডার পরিধি অনুসারে উপলব্ধ → প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, ক্লাস শংসাপত্র, এনডিটি রিপোর্ট, এবং উইটনেস পরিদর্শন উদ্ধৃতির আগে সম্মত হওয়া উচিত।

এটি কিভাবে কাজ করে

তারের দড়ি ফেয়ারলিডের কাছে আসে → সুইভেল হেড পরিবর্তনশীল দড়ির লিডের দিকে ঘোরে → দড়ি সরার সাথে সাথে পুলি ঘোরে → খাঁজটি দড়িকে গাইড করে যখন পার্শ্বীয় যোগাযোগ সীমিত করে → প্রতিক্রিয়া লোডগুলি শ্যাফ্ট, ব্র্যাকেট এবং মাউন্টিং বেসের মাধ্যমে শক্তিশালী ডেক কাঠামোর মধ্যে দিয়ে যায়।

অ্যাপ্লিকেশন

টাগবোট | ওয়ার্কবোট | ইঞ্জিনিয়ারিং জাহাজ | জাহাজ টাগিং স্টেশন | পরিবর্তনশীল দড়ির লিড কোণ সহ মুরিং স্টেশন | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প

শংসাপত্র এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদান ট্রেসেবিলিটি, এবং শ্রেণীবিভাগ সমাজের অনুমোদন পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।

শংসাপত্র: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: এই ফেয়ারলিড কি অবিচ্ছিন্ন ৩৬০-ডিগ্রী সুইভেল ঘূর্ণন সরবরাহ করে?

উত্তর ১: সরবরাহকৃত ডেটা থেকে নিশ্চিত করা হয়নি। পণ্যটি একটি ৩৬০-ডিগ্রী সুইভেল হেড ফেয়ারলিড হিসাবে বাজারজাত করা হয়, যখন উল্লিখিত চলাচল হল পুলি ৯০° এবং সুইভেল হেড ±৯০°। প্রকৃত অবিচ্ছিন্ন ঘূর্ণন, স্টপ এবং অপারেটিং এনভেলপ অনুমোদিত জিএ অঙ্কনে নিশ্চিত করা উচিত।

প্রশ্ন ২: ৩২-২০০ এমটি ব্রেকিং-শক্তি পরিসীমা কি ফেয়ারলিডের এসডব্লিউএল হিসাবে ব্যবহার করা যেতে পারে?

উত্তর ২: না। সরবরাহকৃত শব্দটি ব্রেকিং শক্তি এবং কোনও আকার-দ্বারা-আকার ম্যাপিং বা সুরক্ষা ফ্যাক্টর সরবরাহ করা হয়নি। প্রস্তুতকারকের গণনা, লোড টেবিল এবং প্রকল্প অনুমোদন ভিত্তি ছাড়া এটি এসডব্লিউএল, দড়ির এমবিএল, পরীক্ষার লোড বা অনুমোদিত লোডে রূপান্তরিত করা উচিত নয়।

প্রশ্ন ৩: একটি সুইভেল হেড ফেয়ারলিডের জন্য কী রক্ষণাবেক্ষণ তথ্যের প্রয়োজন?

উত্তর ৩: পুলি খাঁজের অবস্থা, অবাধ ঘূর্ণন, শ্যাফ্ট এবং পিনের ক্ষয়, বিয়ারিং বা বুশিং ধরণ, সিলের অবস্থা, লুব্রিকেশন পয়েন্ট, গ্রীসের স্পেসিফিকেশন, ঘূর্ণন স্টপ, বেস ওয়েল্ড বা বোল্ট, এবং পরিদর্শন বিরতি নিশ্চিত করুন। এই বিবরণগুলি অনুমোদিত ম্যানুয়াল বা প্রকল্প ডেটাশিটে অন্তর্ভুক্ত করা উচিত।

অর্ডার

এমওকিউ: ১ ইউনিট | সরবরাহ: ৩০-৬০ দিন | কাস্টমাইজেশন উপলব্ধ

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: কেন সুইভেল ফেয়ারলিড ব্যবহার করবেন?
উত্তর: পরিবর্তনশীল দড়ির দিক সামঞ্জস্য করতে এবং পার্শ্বীয় লোড কমাতে।

প্রশ্ন ২: আকার কিভাবে নির্বাচন করবেন?
উত্তর: দড়ির ব্যাস এবং ব্রেকিং শক্তির উপর ভিত্তি করে।

প্রশ্ন ৩: এটি কি সম্পূর্ণরূপে ঘুরতে পারে?
উত্তর: সুইভেল হেড নকশার উপর নির্ভর করে ±৯০° ঘূর্ণন অনুমতি দেয়।
