চার-রোলার ইউনিভার্সাল ফেয়ারলিড উইথ আপার রোলার | ISO 13733 টাইপ 4R জাহাজ নোঙর এবং টাগিংয়ের জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| মডেলের ধরন: | 4R, 4 রোলার | ফাংশন: | মুরিং এবং টোয়িং |
|---|---|---|---|
| নামমাত্র আকার: | 140, 160, 180, 200, 250, 300A, 300B, 400A, 400B এবং 400C | নিরাপদ কাজের লোড (এসডাব্লুএল): | 14~140MT |
| লোড দিক: | অনুভূমিক লোড এবং উল্লম্ব লোড | উপকরণ: | C-Mn ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টিল |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ, গ্যালভানাইজড, কাস্টমাইজড পৃষ্ঠের চ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| বিশেষভাবে তুলে ধরা: | ISO 13733 শিপ টোয়িং ইকুইপমেন্ট,আপার রোলার সহ ইউনিভার্সাল ফেয়ারলিডস,আইএসও 13733 ফেয়ারলেডস আপার রোলার সহ |
||
পণ্যের বর্ণনা
চার-রোলার ইউনিভার্সাল ফেয়ারলিড উইথ আপার রোলার | ISO 13733 টাইপ 4R জাহাজ নোঙর এবং টাউইংয়ের জন্য
পণ্যের সংক্ষিপ্ত বিবরণ
ISO 13733 টাইপ 4R ইউনিভার্সাল ফেয়ারলিড হল একটি ডেক-মাউন্টেড জাহাজ নোঙর এবং টাউইং দড়ি গাইড যাতে দুটি উল্লম্ব রোলার এবং দুটি অনুভূমিক রোলার একটি আবদ্ধ দড়ি-প্রবেশকারী খোলার চারপাশে সাজানো থাকে। উপরের অনুভূমিক রোলারটি দড়ির উপরের দিকে চলাচল নিয়ন্ত্রণ করতে সাহায্য করে, যখন উল্লম্ব রোলারগুলি পোর্ট-এবং-স্টারবোর্ড লিড পরিবর্তনগুলি পরিচালনা করে এবং নীচের রোলারটি জাহাজের ডেক এবং বাইরের কাজের দিকের মধ্যে দিয়ে যাওয়ার সময় দড়িটিকে সমর্থন করে।
সরবরাহকৃত পরিসীমা 140 থেকে 400C পর্যন্ত নামমাত্র আকারগুলি 137 থেকে 1,373 kN (14 থেকে 140 টন) পর্যন্ত রেফারেন্স SWL মান সহ কভার করে। শুধুমাত্র SWL এর উপর ভিত্তি করে নির্বাচন করা উচিত নয়। উৎপাদন শুরু করার আগে জাহাজের নোঙর বা টাউইং ব্যবস্থা, দড়ির ধরণ এবং ব্যাস, অনুভূমিক এবং উল্লম্ব লিড দিক, রোলার যোগাযোগের ব্যাসার্ধ, ডেক ফাউন্ডেশন, ওয়েল্ডিংয়ের বিবরণ, পরিদর্শন পরিধি এবং চূড়ান্ত লোড মার্কিং নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরণ: টাইপ 4R ইউনিভার্সাল ফেয়ারলিড উইথ আপার রোলার → দুটি উল্লম্ব এবং দুটি অনুভূমিক রোলার একটি নিয়ন্ত্রিত দড়ি-প্রবেশকারী খোলার গঠন করে।
- প্রয়োগ: জাহাজ নোঙর এবং টাউইং দড়ি গাইডেন্স → চূড়ান্ত টাউইং ডিউটি, ডাইনামিক লোড বেসিস এবং অপারেটিং লিড অ্যাঙ্গেল জাহাজের ডিজাইনার দ্বারা নিশ্চিত করা উচিত।
- নামমাত্র আকারের পরিসীমা: 140 / 160 / 180 / 200 / 250 / 300A / 300B / 400A / 400B / 400C → নামমাত্র আকার প্রধান রোলার বাইরের ব্যাসের সিরিজের সাথে যুক্ত।
- রেফারেন্স SWL পরিসীমা: 137 থেকে 1,373 kN (14 থেকে 140 টন) → সরবরাহকৃত স্ট্যান্ডার্ড-টেবিল মান অনুমোদিত লোড দিক এবং ডেক ফাউন্ডেশন ডিজাইনের সাথে একত্রে ব্যবহার করুন।
- দড়ি খোলার পরিসীমা: 195 × 150 থেকে 350 × 250 মিমি → দড়ি রুটিং এবং ড্রয়িং সমন্বয়ের জন্য স্পষ্ট প্যাসেজ জ্যামিতি নিশ্চিত করে।
- গণনাকৃত ওজন পরিসীমা: 159 থেকে 2,114 কেজি → হ্যান্ডলিং, পরিবহন, ইনস্টলেশন পরিকল্পনা এবং ডেক স্থাপনার পদ্ধতির সাথে প্রাসঙ্গিক।
- ইনস্টলেশন: ডেক-ওয়েল্ডেড ফ্যাব্রিকেটেড স্ট্রাকচার → ওয়েল্ডিং লেগ দৈর্ঘ্য, সাপোর্টিং স্ট্রাকচার এবং স্থানীয় রিইনফোর্সমেন্ট অনুমোদিত জাহাজের ড্রয়িংয়ের সাথে মিলতে হবে।
- উৎপাদন ফোকাস: ফ্রি রোলার রোটেশন, অ্যালাইনড শ্যাফ্ট, স্মুথ রোপ-কন্টাক্ট সারফেস, কন্ট্রোলড ওয়েল্ডিং ডিসটর্শন এবং ট্রেসেবল মেটেরিয়াল / ইন্সপেকশন স্কোপ।
প্রধান প্রযুক্তিগত প্যারামিটার
| নামমাত্র আকার Dn |
B x H | D1 | D2 | h | h1 | h2 | b | b1 | b2 | b3 | b4 | w | c | |
| 140 | 195 x 150 | 139,8 | 114,3 | 277 | 130 | 480 | 335 | 515 | 656 | 820 | 140 | 260 | 150 | |
| 160 | 200 x 150 | 165,2 | 114,3 | 290 | 145 | 515 | 365 | 570 | 730 | 920 | 140 | 310 | 175 | |
| 180 | 200 x 150 | 190,7 | 139,8 | 315 | 155 | 560 | 391 | 620 | 800 | 1000 | 140 | 360 | 200 | |
| 200 | 200 x 150 | 216,3 | 139,8 | 328 | 170 | 590 | 416 | 675 | 896 | 1110 | 140 | 410 | 225 | |
| 250 | 250 x 200 | 267,4 | 165,2 | 416 | 195 | 715 | 517 | 825 | 1 046 | 1270 | 180 | 520 | 280 | |
| 300A | 300 x 250 | 318,5 | 216,3 | 517 | 220 | 870 | 618 | 980 | 1 206 | 1480 | 200 | 620 | 330 | |
| 300B | 300 x 250 | 318,5 | 216,3 | 517 | 220 | 870 | 618 | 980 | 1 206 | 1480 | 200 | 620 | 330 | |
| 400A | 350 x 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1 210 | 1 450 | 1750 | 200 | 795 | 420 | |
| 400B | 350 x 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1 210 | 1 450 | 1750 | 200 | 795 | 420 | |
| 400C | 350 x 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1 210 | 1 450 | 1750 | 200 | 795 | 420 | |
| নামমাত্র আকার Dn |
e | w1 | w2 | T | T1 | T2 | T3 | T4 | f | ওয়েল্ডিং লেগ length z1 |
ওয়েল্ডিং লেগ length z2 |
SWL (kN) |
SWL (ton) |
ওজন (kg) |
| 140 | 70 | 30 | 100 | 12 | 10 | 10 | 12 | 12 | 3 | 7 | 4 | 137 | 14 | 159 |
| 160 | 83 | 40 | 100 | 14 | 10 | 14 | 14 | 14 | 4 | 7 | 5 | 196 | 20 | 218 |
| 180 | 95 | 40 | 100 | 16 | 10 | 14 | 16 | 16 | 4 | 7 | 5 | 245 | 25 | 279 |
| 200 | 108 | 50 | 100 | 18 | 12 | 16 | 18 | 18 | 6 | 9 | 7 | 314 | 32 | 373 |
| 250 | 133 | 65 | 200 | 22 | 16 | 18 | 20 | 20 | 6 | 11 | 7 | 510 | 52 | 730 |
| 300A | 159 | 80 | 200 | 24 | 20 | 22 | 24 | 22 | 7 | 14 | 8 | 687 | 70 | 1173 |
| 300B | 159 | 80 | 200 | 26 | 22 | 24 | 24 | 22 | 8 | 15 | 9 | 736 | 75 | 1267 |
| 400A | 203 | 100 | 200 | 26 | 22 | 22 | 32 | 28 | 7 | 15 | 8 | 981 | 100 | 1710 |
| 400B | 203 | 100 | 200 | 28 | 24 | 26 | 32 | 28 | 8 | 17 | 9 | 1 256 | 128 | 1958 |
| 400C | 203 | 100 | 200 | 30 | 26 | 28 | 32 | 28 | 8 | 18 | 9 | 1 373 | 140 | 2114 |
নির্বাচন ও অনুসন্ধান নির্দেশিকা
ধাপ 1: ISO 13733 টাইপ 4R নিশ্চিত করুন এবং জাহাজের নোঙর / টাউইং ব্যবস্থা এবং অনুমোদিত ফিটিং সময়সূচী অনুযায়ী 140 থেকে 400C পর্যন্ত নামমাত্র আকার নির্বাচন করুন।
ধাপ 2: দড়ির ধরণ, দড়ির ব্যাস, ন্যূনতম বেন্ডিং-রেডিয়াস প্রয়োজনীয়তা, প্রত্যাশিত দড়ির লিড অ্যাঙ্গেল এবং অনুভূমিক, উল্লম্ব বা সম্মিলিত দিকনির্দেশক লোডিং বিবেচনা করতে হবে কিনা তা নিশ্চিত করুন।
ধাপ 3: প্রয়োজনীয় SWL এবং লোড বেসিস নিশ্চিত করুন। 300 এবং 400 রোলার সিরিজের জন্য, শুধুমাত্র রোলার ব্যাসের উপর ভিত্তি করে নির্বাচন না করে সঠিক A / B / C লোড ভ্যারিয়েন্ট উল্লেখ করুন।
ধাপ 4: ডেক ব্যবস্থা, ফাউন্ডেশন / রিইনফোর্সমেন্ট ড্রয়িং, ওয়েল্ডিং ইন্টারফেস, ইনস্টলেশন পজিশন এবং উপলব্ধ চারপাশের ক্লিয়ারেন্স সরবরাহ করুন।
ধাপ 5: ফ্যাব্রিকেটেড বডি, রোলার, শ্যাফ্ট, বুশ বা বিয়ারিংয়ের জন্য মেটেরিয়াল গ্রেড নিশ্চিত করুন, সাথে মেটেরিয়াল ট্রেসেবিলিটি এবং যেকোনো নিম্ন-তাপমাত্রা বা বরফ-পরিষেবার প্রয়োজনীয়তা।
ধাপ 6: কোটিং সিস্টেম, রোলার-কন্টাক্ট সারফেস ফিনিশ, লুব্রিকেশন / রক্ষণাবেক্ষণ ব্যবস্থা, ক্লাস পরিদর্শন, পরীক্ষা বা গণনার প্রয়োজনীয়তা এবং চূড়ান্ত SWL মার্কিং নিশ্চিত করুন।
ধাপ 7: পরিমাণ, জাহাজের ধরণ, নতুন নির্মাণ বা প্রতিস্থাপন স্থিতি, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং রেফারেন্স ড্রয়িং বা ছবি উপলব্ধ থাকলে সরবরাহ করুন।
কাঠামো
দুটি উল্লম্ব রোলার | উপরের অনুভূমিক রোলার | নীচের অনুভূমিক রোলার | আবদ্ধ দড়ি-প্রবেশকারী খোলার | প্রধান এবং মাধ্যমিক রোলার শ্যাফ্ট | বুশ / বিয়ারিং ব্যবস্থা নিশ্চিত করতে হবে | ফ্যাব্রিকেটেড ডেক সিট এবং সাপোর্টিং প্লেট | ডেক-ওয়েল্ডেড ফাউন্ডেশন ইন্টারফেস
রোলার, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা
- চার-রোলার ব্যবস্থা দড়িটিকে অনুভূমিক এবং উল্লম্ব উভয় দিকে লিড পরিবর্তনের উপর দিয়ে গাইড করে, স্থির ইস্পাত প্রান্তের সাথে সরাসরি যোগাযোগ হ্রাস করে।
- উপরের অনুভূমিক রোলারটি দড়ির উপরের দিকে চলাচল নিয়ন্ত্রণ করে এবং নোঙর বা টাউইং অপারেশনের সময় লিড দিক পরিবর্তিত হলে দড়িটিকে সংজ্ঞায়িত প্যাসেজের মধ্যে ধরে রাখতে সাহায্য করে।
- একই নামমাত্র রোলার ব্যাসের উপর A / B / C ভ্যারিয়েন্টগুলি মৌলিক নামমাত্র আকার পরিবর্তন না করেই বিভিন্ন লোড ক্ষমতা সরবরাহ করে; তাই অনুসন্ধানে সঠিক ভ্যারিয়েন্ট উল্লেখ করতে হবে।
- রোলার শ্যাফ্ট এবং সাপোর্টিং প্লেটগুলি এমনভাবে সারিবদ্ধ করা উচিত যাতে প্রতিটি রোলার দড়ির সংস্পর্শে অবাধে ঘোরে, কোনও বাইন্ডিং, অস্বাভাবিক পার্শ্বীয় যোগাযোগ বা স্থানীয় হস্তক্ষেপ ছাড়াই।
- দড়ি-সংস্পর্শের পৃষ্ঠগুলি মসৃণ এবং ধারালো প্রান্ত, ওয়েল্ড স্প্যাটার, ক্ষতিকারক অনিয়ম বা কোটিং বিল্ড-আপ থেকে মুক্ত হওয়া উচিত যা দড়িটিকে ঘষতে পারে।
- ওয়েল্ডেড সিট ফেয়ারলিডের প্রতিক্রিয়া জাহাজের কাঠামোর মধ্যে স্থানান্তর করে। ডেক প্লেটের পুরুত্ব, ফাউন্ডেশন ব্র্যাকেট, স্থানীয় রিইনফোর্সমেন্ট, ওয়েল্ডের আকার এবং পরিদর্শন পদ্ধতি শিপইয়ার্ড বা জাহাজের ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
- টাউইং ডিউটির জন্য, অপারেটিং লোড স্পেকট্রাম, ডাইনামিক প্রভাব, দড়ির লিড পরিবর্তন এবং জরুরি অপারেটিং অবস্থা স্বাভাবিক নোঙর ডিউটি থেকে ভিন্ন হতে পারে এবং অনুমোদিত প্রকল্প নথিতে নিশ্চিত করা উচিত।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: ISO 13733 → সংস্করণ এবং প্রকল্প গ্রহণযোগ্যতা ক্রেতার স্পেসিফিকেশনের বিপরীতে নিশ্চিত করতে হবে।
- টাইপ: 4R → চারটি রোলার দুটি উল্লম্ব এবং দুটি অনুভূমিক রোলার হিসাবে একটি দড়ি-প্রবেশকারী খোলার চারপাশে সাজানো।
- নামমাত্র আকার: 140 থেকে 400C → প্রধান রোলার বাইরের ব্যাসের সিরিজের সাথে সম্পর্কিত; অক্ষর প্রত্যয় বিভিন্ন SWL ভ্যারিয়েন্ট সনাক্ত করে।
- রেফারেন্স SWL: 137 থেকে 1,373 kN → চূড়ান্ত নির্বাচিত এবং চিহ্নিত SWL অনুমোদিত লোড কেস এবং প্রকল্প চুক্তি অনুসরণ করা উচিত।
- লোড দিক: অনুভূমিক এবং উল্লম্ব দড়ি লিড → অনুমোদিত দিক, কোণ এবং সম্মিলিত লোডিং অবস্থা ড্রয়িং নিশ্চিতকরণের প্রয়োজন।
- উপাদান: C-Mn স্টিল / মাইল্ড স্টিল / স্টেইনলেস স্টিল বিকল্প → সঠিক উপাদান সময়সূচী এবং ওয়েল্ডেবিলিটি প্রয়োজনীয়তা নিশ্চিত করতে হবে।
- ইনস্টলেশন: ডেক ওয়েল্ডেড → ফাউন্ডেশন, রিইনফোর্সমেন্ট, ওয়েল্ডের আকার এবং পরিদর্শন পরিধি জাহাজের কাঠামোগত ডিজাইনের অংশ।
- সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং প্লাস ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত কোটিং, গ্যালভানাইজড বিকল্প বা স্টেইনলেস-স্টিল ফিনিশ অর্ডার স্পেসিফিকেশন অনুসরণ করে।
- সার্টিফিকেট প্রয়োজনীয়তা: প্রকল্পের পরিধি অনুযায়ী উপলব্ধ → ক্লাস সার্ভে, মেটেরিয়াল সার্টিফিকেট, মেকার ডকুমেন্টেশন এবং সাক্ষী প্রয়োজনীয়তা কোটেশনের আগে সম্মত হওয়া উচিত।
এটি কিভাবে কাজ করে
নোঙর বা টাউইং দড়ি ফেয়ারলিডের কাছে আসে → উল্লম্ব রোলারগুলি পার্শ্বীয় লিড নিয়ন্ত্রণ করে → নীচের এবং উপরের অনুভূমিক রোলারগুলি নীচের দিকে / উপরের দিকে লিড নিয়ন্ত্রণ করে → দড়িটি রোলিং যোগাযোগের সাথে আবদ্ধ খোলার মধ্য দিয়ে যায় → ফেয়ারলিডের প্রতিক্রিয়াগুলি ওয়েল্ডেড সিটের মাধ্যমে শক্তিশালী ডেক কাঠামোর মধ্যে স্থানান্তরিত হয়।
অ্যাপ্লিকেশন
জাহাজ নোঙর স্টেশন | টাউইং লিড পজিশন | টাগ এবং ওয়ার্কবোট ডেক ব্যবস্থা | কার্গো জাহাজ | ট্যাঙ্কার | অফশোর সাপোর্ট ভেসেল যেখানে প্রকল্প স্পেসিফিকেশন অনুমতি দেয় | নতুন নির্মাণ প্রকল্প | প্রতিস্থাপন ফেয়ারলিড ইনস্টলেশন
সার্টিফিকেশন ও সুবিধা
প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, অনুমোদিত ড্রয়িং, পরীক্ষা / গণনার পরিধি এবং ক্লাসিফিকেশন সোসাইটির পদ্ধতি অনুসারে সার্টিফিকেট এবং পরিদর্শন ডকুমেন্টেশন ব্যবস্থা করা যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

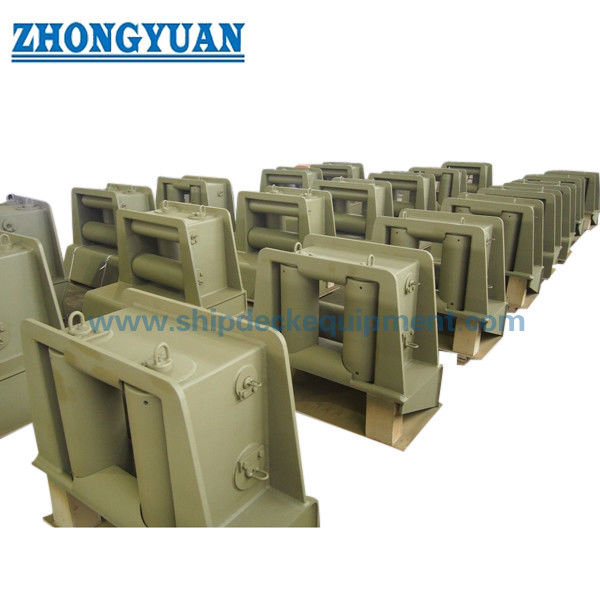

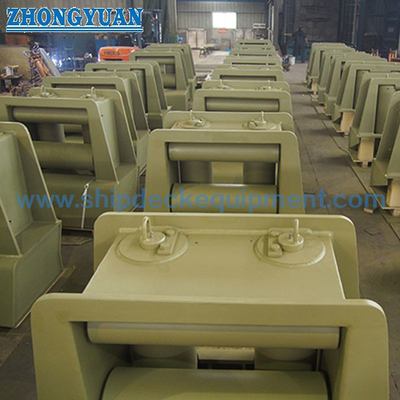

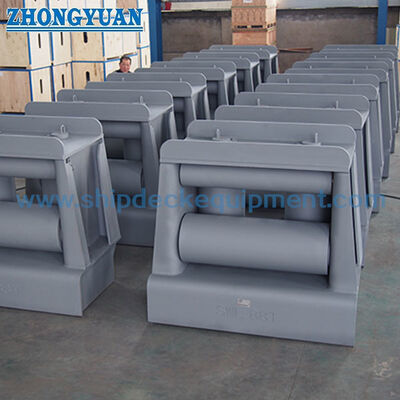

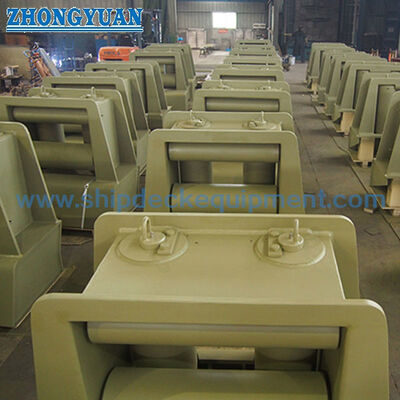

ড্রয়িং ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: টাইপ 4R এবং একটি সাধারণ দুই-রোলার ফেয়ারলিডের মধ্যে পার্থক্য কী?
উত্তর 1: টাইপ 4R একটি আবদ্ধ খোলার চারপাশে দুটি উল্লম্ব এবং দুটি অনুভূমিক রোলার ব্যবহার করে, তাই এটি পার্শ্বীয় এবং উল্লম্ব উভয় দড়ির লিড পরিবর্তনের গাইড করতে পারে। একটি দুই-রোলার ব্যবস্থা সাধারণত কম লিড দিক নিয়ন্ত্রণ করে এবং জাহাজের ড্রয়িং পরীক্ষা না করে এটিকে একটি বিনিময়যোগ্য কাঠামো হিসাবে বিবেচনা করা উচিত নয়।
প্রশ্ন 2: কেন 300 এবং 400 নামমাত্র আকারের A / B / C ভ্যারিয়েন্ট রয়েছে?
উত্তর 2: অক্ষর প্রত্যয় একই প্রধান রোলার ব্যাস এবং দড়ি-খোলার আকার ব্যবহার করে ফেয়ারলিডগুলির জন্য বিভিন্ন রেফারেন্স SWL স্তর সনাক্ত করে। অনুসন্ধানে সম্পূর্ণ মডেল উল্লেখ করতে হবে, যেমন 300A, 300B, 400A, 400B, বা 400C।
প্রশ্ন 3: ফেয়ারলিড কি শুধুমাত্র SWL টেবিল দ্বারা নির্বাচন করা যেতে পারে?
উত্তর 3: না। নির্বাচন করার সময় দড়ির ধরণ এবং ব্যাস, ন্যূনতম বেন্ডিং প্রয়োজনীয়তা, লিড অ্যাঙ্গেল এবং লোড দিক, নোঙর বা টাউইং ডিউটি, ডেক ফাউন্ডেশন, ওয়েল্ডিংয়ের বিবরণ, ক্লাস প্রয়োজনীয়তা এবং চূড়ান্ত অনুমোদিত লোড মার্কিংও নিশ্চিত করা উচিত।
