12.৫.৩০ মিমি কমপ্যাক্ট হাইড্রোলিক অ্যাঙ্কর উইন্ডলাস∙ ক্ষুদ্র জাহাজের জন্য স্পেস সেভিং মেরিন চেইন হ্যান্ডলিং সরঞ্জাম

12.৫.৩০ মিমি কমপ্যাক্ট হাইড্রোলিক অ্যাঙ্কর উইন্ডলাস∙ ক্ষুদ্র জাহাজের জন্য স্পেস সেভিং মেরিন চেইন হ্যান্ডলিং সরঞ্জাম

পণ্যের সংক্ষিপ্ত বিবরণ

12.5 ′′ 30 মিমি কমপ্যাক্ট হাইড্রোলিক অ্যাঙ্কর উইন্ডলাস একটি স্থান সাশ্রয়কারী ডেক মেশিন যা ছোট জাহাজ, কাজের নৌকা, প্যাট্রোল নৌকা, মাছ ধরার জাহাজ,এবং অন্যান্য জাহাজে যেখানে সামনের ডেকের বিন্যাসে সীমিত ইনস্টলেশন স্পেস রয়েছেএটি একটি চেইন জিপসির মাধ্যমে অ্যাঙ্কর চেইনটি উত্তোলন এবং প্রদানের জন্য ব্যবহৃত হয়, অ্যাঙ্করিং অপারেশনগুলির জন্য ব্রেক এবং ক্লাচ নিয়ন্ত্রণ সহ।

ইন্টিগ্রেটেড হাইড্রোলিক মোটর এবং গিয়ারবক্স বিন্যাস সহ কম্প্যাক্ট হাইড্রোলিক উইন্ডলাস সিরিজ।পণ্যটি একটি অফশোর অ্যাঙ্কর হ্যান্ডলিং লিঞ্চ নয় এবং এটি ট্যাগিং বা এএইচটিএস অ্যাঙ্কর হ্যান্ডলিং সরঞ্জাম হিসাবে বর্ণনা করা উচিত নয়. অ্যাঙ্কর চেইন ব্যাসার্ধ, চেইন গ্রেড, অ্যাঙ্কর ওজন, চেইন stopper বিন্যাস, hawse পাইপ সারিবদ্ধতা, ডেক ভিত্তি, জলবাহী শক্তি ইউনিট সঙ্গে একসাথে নির্বাচন নিশ্চিত করা উচিত,এবং শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা.

দ্রুত বিবরণী

• পণ্যের ধরনঃ কম্প্যাক্ট হাইড্রোলিক অ্যাঙ্কর উইন্ডলাস → অ্যাঙ্কর চেইন উত্তোলন এবং পরিশোধের জন্য চেইন জিপসি চালিত সরঞ্জাম, দড়ি সংরক্ষণ সরঞ্জাম নয়।
• অ্যাঙ্কর চেইনের ব্যাপ্তিঃ 12.5×30 মিমি স্ট্যান্ডার্ড পৃষ্ঠার ব্যাপ্তি → 32 / 34 / 36 মিমি ডেটা ব্যাকএন্ড রেফারেন্সে একটি বর্ধিত কনফিগারেশন হিসাবে নিশ্চিত করা হয়।
• সরবরাহিত টেবিল থেকে নামমাত্র চেইন টানঃ 5.9 ¢ 38.3 kN → চেইন হ্যান্ডলিং নির্বাচন জন্য ব্যবহৃত; SWL, MBL, বা ব্রেক ধরে রাখার লোড হিসাবে পুনর্লিখন করা যাবে না।
• সরবরাহিত টেবিল থেকে ব্রেক ধরে রাখার চাপঃ 30 ′′ 231 kN → নির্বাচিত মডেলের জন্য ব্রেক ক্ষমতা রেফারেন্স; চূড়ান্ত নকশা ভিত্তি চেইন গ্রেড এবং চেইন-টপারের বিন্যাসের উপর নির্ভর করে।
• চেইন গতিঃ ≥9 মি/মিনিট রেফারেন্স → কমপ্যাক্ট জাহাজের নোঙ্গর ডিউটির জন্য উপযুক্ত; চূড়ান্ত গতি হাইড্রোলিক প্রবাহ, মোটর স্থানচ্যুতি এবং লোডের অবস্থার উপর নির্ভর করে।
• ডার্কিং হেড ট্রিগঃ ৫৩০ কিলন → অপশনাল অক্জিলিয়ারী রোপ হ্যান্ডলিং ফাংশন, যদি আলাদাভাবে উল্লেখ না করা হয় তবে এটি একটি সার্টিফাইড মোরিং লিঞ্চের বিকল্প নয়।
• ড্রাইভ বিন্যাসঃ কম্প্যাক্ট গিয়ারবক্স সহ হাইড্রোলিক মোটর → বৈদ্যুতিক HPU বা জাহাজ হাইড্রোলিক সিস্টেম মডেল নির্বাচন করার আগে নিশ্চিত করা উচিত।
• কমপ্যাক্ট ডিজাইনের ফোকাসঃ ডেক ফুটপ্রিন্ট হ্রাস, সরলীকৃত যন্ত্রপাতি বিন্যাস, এবং সংকীর্ণ ফ্রন্ট ডেক বিন্যাসে সহজ একীকরণ।

প্রধান প্রযুক্তিগত পরামিতি

কম্প্যাক্ট ডিজাইন এবং হাইড্রোলিক ড্রাইভের সুবিধা

• কম্প্যাক্ট বিন্যাস হাইড্রোলিক মোটর এবং গিয়ারবক্সকে জিপসি সমাবেশের কাছাকাছি সংহত করে, বৃহত্তর পৃথক ড্রাইভের বিন্যাসের তুলনায় মেশিনের পদচিহ্ন হ্রাস করে।
• প্রতিটি চেইন ব্যাসার্ধ এবং গ্রেডের জন্য একটি মিলিত চেইন জিপসি প্রয়োজন। একটি জিপসি পুরো 12.5 ′′ 30 মিমি পরিসীমা ফিট করবে বলে অনুমান করা উচিত নয়।
• হাইড্রোলিক ড্রাইভ অ্যাঙ্কর চেইন হ্যান্ডলিংয়ের জন্য মসৃণ স্টার্ট টর্ক এবং গতি নিয়ন্ত্রণ সরবরাহ করে,বিশেষ করে উপযোগী যেখানে জাহাজের ইতিমধ্যে একটি জলবাহী শক্তি উৎস বা একটি বৈদ্যুতিক HPU কাছাকাছি সাজানো যেতে পারে.
• ব্রেক এবং ক্লাচ সিস্টেম পেমেন্ট আউট, রাখা, এবং উত্তোলন অপারেশন সময় জিপসি নিয়ন্ত্রণ করার অনুমতি দেয়। ব্রেক ক্ষমতা চেইন গ্রেড, চেইন stopper বিন্যাস বিরুদ্ধে চেক করা উচিত,এবং অনুমোদনের প্রয়োজনীয়তা.
• কমপ্যাক্ট ডেক ইনস্টলেশনের জন্য এখনও সঠিক হাউস পাইপ সারিবদ্ধতা, চেইন লকার লিড, ব্রেক / ক্লাচ / হাইড্রোলিক পাইপিংয়ের সার্ভিস অ্যাক্সেস এবং পর্যাপ্ত ডেক ফাউন্ডেশন শক্তি প্রয়োজন।
• যদি একটি সহায়ক warping মাথা লাগানো হয়, এটি হালকা দড়ি হ্যান্ডলিং অপারেশন সমর্থন করতে পারে। যদি warping মাথা একটি mooring winch হিসাবে কাজ করার আশা করা হয় একটি পৃথক নামমাত্র mooring দায়িত্ব নির্দিষ্ট করা উচিত।

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ অ্যাঙ্কর চেইনের ব্যাস নিশ্চিত করুন: ১২.৫/১৪/১৬/১৭.৫/১৯/২০.৫/২২/২৪/২৬/২৮/৩০ মিমি

ধাপ ২ঃ চেইন গ্রেড, লিঙ্ক স্ট্যান্ডার্ড, অ্যাঙ্কর ওজন এবং প্রয়োজনীয় অ্যাঙ্করিং গভীরতা বা চেইন দৈর্ঘ্যের ব্যবস্থা নিশ্চিত করুন।

ধাপ ৩ঃ চেইনের নামমাত্র টান, স্বল্প সময়ের টান/ওভারলোডের প্রয়োজনীয়তা, ব্রেক ধরে রাখার চাপ এবং পৃথক চেইন প্লাস্টার লাগানো আছে কিনা তা নিশ্চিত করুন।

ধাপ ৪ঃ কনফিগারেশন নিশ্চিত করুনঃ একক জিপসি, ডাবল জিপসি, ডার্কিং হেড, ক্লাচ বিন্যাস, ব্রেক টাইপ, এবং স্থানীয় / রিমোট কন্ট্রোলের প্রয়োজনীয়তা।

ধাপ ৫ঃ হাইড্রোলিক পাওয়ার সোর্স নিশ্চিত করুনঃ বিদ্যমান জাহাজের হাইড্রোলিক সিস্টেম বা বৈদ্যুতিক মোটর চালিত এইচপিইউ, চাপ, প্রবাহ, পাওয়ার সাপ্লাই এবং ইনস্টলেশন অবস্থান সহ।

ধাপ ৬: ডেকের জিএ অঙ্কন, হাউস পাইপ/স্পারলিং পাইপের সমন্বয়, চেইন লকারের বিন্যাস, ফাউন্ডেশনের বিবরণ, জাহাজের ধরন, শ্রেণির প্রয়োজনীয়তা, পরিমাণ, ডেলিভারি গন্তব্য প্রদান করুন।এবং প্রয়োজনীয় ডেলিভারি সময়.

কাঠামো ও উপাদান

Hydraulic motor | Compact gearbox | Chain gypsy / cable lifter | Warping head if specified | Brake system | Clutch system | Main shaft and bearings | Hydraulic control valve | HPU or vessel hydraulic interface | Deck base frame | Foundation bolts / welding interface as applicable

কাস্টম অ্যাট্রিবিউট

• পণ্যের শ্রেণীঃ হাইড্রোলিক অ্যাঙ্কর উইন্ডলাস → অ্যাঙ্কর চেইন হ্যান্ডলিংয়ের জন্য কম্প্যাক্ট ডেক মেশিন।
• চেইন রেঞ্জঃ 12.5 ′′ 30 মিমি স্ট্যান্ডার্ড পেজ রেঞ্জ → জিপসি প্রোফাইলটি প্রকৃত চেইন ব্যাসার্ধ এবং গ্রেডের সাথে মিলতে হবে।
• চেইন টানঃ সরবরাহিত টেবিল থেকে 5.9 ¢ 38.3 কেএন → চূড়ান্ত মানটি শ্রেণীর গণনা এবং নির্বাচিত চেইন গ্রেডের সাথে পরীক্ষা করা উচিত।
• ব্রেক হোল্ডিং লোডঃ সরবরাহিত টেবিল থেকে 30231 kN → চেইন ব্রেকিং লোডের সাথে একই নয় এবং স্বয়ংক্রিয়ভাবে একটি প্রমাণ পরীক্ষার মান নয়।
• ড্রাইভের ধরনঃ হাইড্রোলিক → ইলেকট্রিক HPU, জাহাজের হাইড্রোলিক শক্তি, চাপ, প্রবাহ এবং শীতলীকরণের ব্যবস্থা নিশ্চিত করা উচিত।
• কনফিগারেশনঃ একক / ডাবল জিপসি বিকল্প warping মাথা → জাহাজ anchoring বিন্যাস এবং ডেক স্থান অনুযায়ী নির্বাচিত।
• কন্ট্রোল টাইপঃ স্থানীয় জয়েস্টিক বা কন্ট্রোল ভালভ হিসাবে রেফারেন্স → রিমোট কন্ট্রোল, জরুরী স্টপ এবং ইন্টারলক ফাংশন যদি প্রয়োজন হয় তবে নির্দিষ্ট করা উচিত।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত লেপ সিস্টেম সামুদ্রিক পরিবেশ এবং গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।
• শংসাপত্রের প্রয়োজনীয়তাঃ অর্ডারের সুযোগ অনুযায়ী উপলব্ধ → শ্রেণীর শংসাপত্র, প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র এবং পরীক্ষার প্রতিবেদন উত্পাদনের আগে সম্মত হওয়া উচিত।

কিভাবে কাজ করে

Hydraulic power is supplied by the vessel hydraulic system or electric HPU → Hydraulic motor drives the compact gearbox → Gypsy engages the matched anchor chain → Clutch controls connection between drive and gypsy → Brake controls holding and paying-out condition → Anchor chain load is transferred through the windlass base and deck foundation

অ্যাপ্লিকেশন

ছোট নৌকা কর্ম নৌকা মাছ ধরার নৌকা প্যাট্রোল নৌকা বারজ উপযোগী নৌকা সংকীর্ণ সামনের ডেক ব্যবস্থা কম্প্যাক্ট অ্যাঙ্কর চেইন হ্যান্ডলিং সিস্টেম নতুন বিল্ডিং এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি, পরীক্ষার প্রয়োজনীয়তা এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

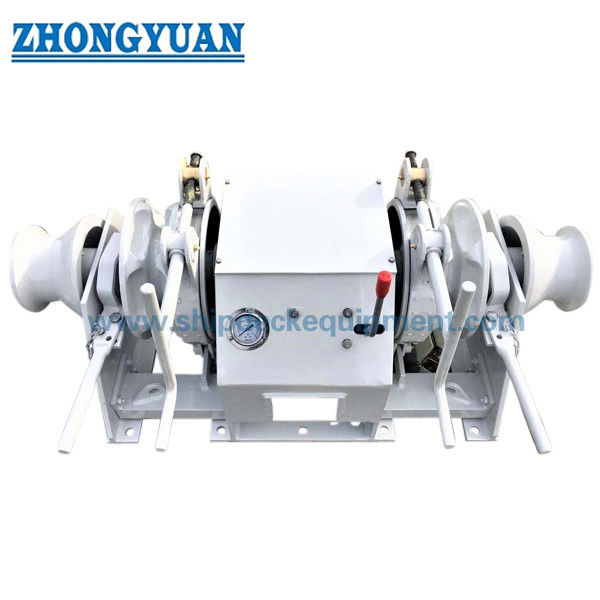

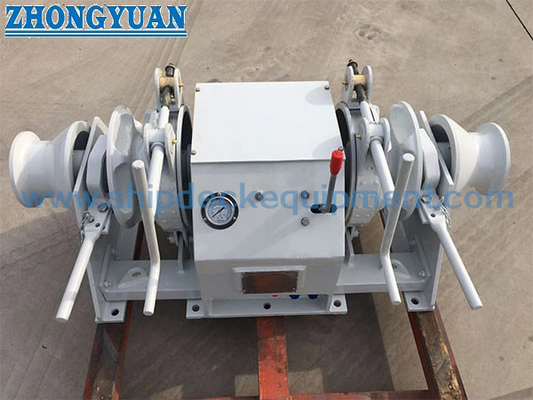

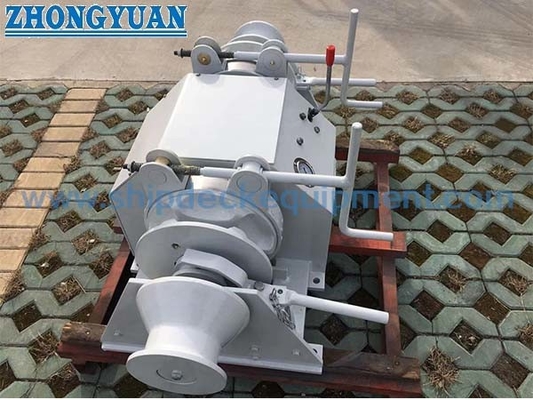

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এই পণ্যটি কি একটি অ্যাঙ্কর উইন্ডলাস বা একটি অফশোর অ্যাঙ্কর হ্যান্ডলিং উইঞ্চ?

উত্তরঃ এটি জাহাজের অ্যাঙ্কর চেইন উত্তোলন এবং পরিশোধের জন্য একটি কম্প্যাক্ট হাইড্রোলিক অ্যাঙ্কর উইন্ডলাস।এটিকে এএইচটিএস ট্যাগিং বা অ্যাঙ্কর হ্যান্ডলিং অপারেশনগুলির জন্য একটি অফশোর অ্যাঙ্কর হ্যান্ডলিং লিঞ্চ হিসাবে বর্ণনা করা উচিত নয়, যদি না একটি পৃথক প্রকল্প নকশা এই সুযোগটি নিশ্চিত করে.

প্রশ্ন ২ঃ একটি উইন্ডলাস কি ১২.৫ মিমি থেকে ৩০ মিমি পর্যন্ত সমস্ত চেইনের আকারকে কভার করতে পারে?

উত্তর 2: না. পৃষ্ঠা পরিসীমা একটি সিরিজ বর্ণনা করে। প্রকৃত জিপসি চেইন ব্যাসার্ধ, চেইন গ্রেড, এবং লিঙ্ক জ্যামিতি নির্বাচিত সঙ্গে মেলে করা আবশ্যক। চেইন টান, ব্রেক লোড, মোটর শক্তি,এবং হাইড্রোলিক পরামিতি মডেল দ্বারা নির্বাচিত হয়.

প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?

A3: চেইন ব্যাসার্ধ, চেইন গ্রেড, অ্যাঙ্কর ওজন, চেইন দৈর্ঘ্য / অ্যাঙ্করিং গভীরতা, প্রয়োজনীয় টান, ব্রেক ধরে রাখার লোড, চেইন stopper বিন্যাস, জলবাহী শক্তি উৎস, জাহাজের শক্তি সরবরাহ নিশ্চিত করুন,ইনস্টলেশনের অঙ্কন, শ্রেণীর প্রয়োজনীয়তা, পরিমাণ, ডেলিভারি গন্তব্য, এবং প্রয়োজনীয় ডেলিভারি সময়।
