মেরিন ইলেকট্রিক মুরিং ক্যাপস্টান উইথ হরাইজন্টাল মোটর ড্রাইভ | ডেক-মাউন্টেড ওয়ার্পিং ক্যাপস্টান

মেরিন ইলেকট্রিক মোরিং ক্যাপস্টান হরিজোন্টাল মোটর ড্রাইভ সহ।

পণ্যের সংক্ষিপ্ত বিবরণ

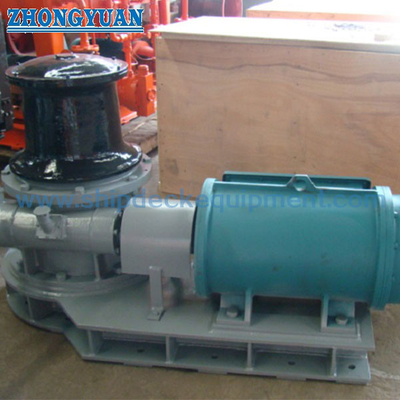

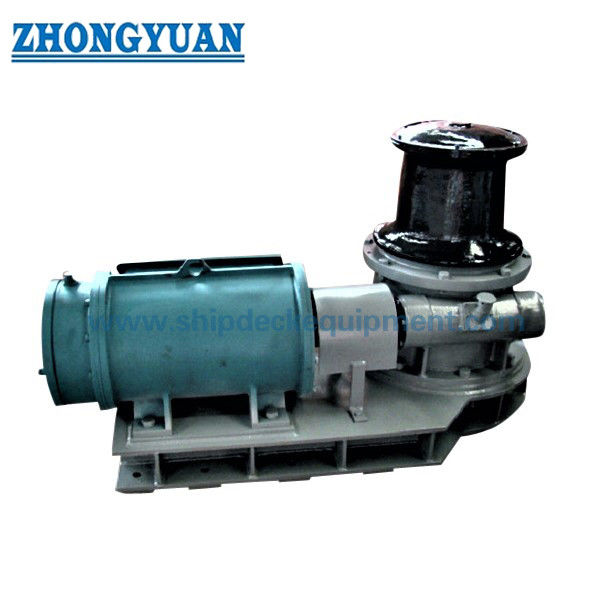

এই সামুদ্রিক বৈদ্যুতিক মোরিং ক্যাপস্টান একটি ডেক-মাউন্টড লাইন হ্যান্ডলিং মেশিন যা মোরিং কর্ডগুলিকে মোরিং, উন্মোচন, স্থানান্তর এবং রুটিন মোরিং অপারেশনগুলির সময় উত্তোলন এবং প্রদানের জন্য।একটি উল্লম্ব warping মাথা একটি অনুভূমিকভাবে সাজানো বৈদ্যুতিক মোটর দ্বারা একটি হ্রাস gearbox মাধ্যমে চালিত হয়এই ব্যবস্থাটি মূল ড্রাইভ উপাদানগুলিকে ডেকের উপরে অ্যাক্সেসযোগ্য রাখে যেখানে প্রকল্প জিএ অঙ্কন এই কনফিগারেশন গ্রহণ করে,যখন ক্যাপস্টান বেস একটি প্রস্তুত জাহাজের ভিত্তিতে সংযুক্ত করা হয়.

একটি ড্রাম মোরিং উইঞ্চের বিপরীতে, warping মাথা একটি দড়ি স্টোরেজ ড্রাম নয়।টানা শক্তি মোরিং লাইন এবং ঘোরানো warping মাথা মধ্যে ঘর্ষণ দ্বারা বিকশিত হয় যখন বিনামূল্যে লেজ জাহাজের মোরিং পদ্ধতি অনুযায়ী পরিচালিত হয়. নির্বাচন তাই প্রয়োজনীয় টান এবং গতি রোপ টাইপ এবং ব্যাসার্ধ, warping-head প্রোফাইল, লাইন সীসা, বৈদ্যুতিক সরবরাহ, নিয়ন্ত্রণ বিন্যাস, ফাউন্ডেশন প্রতিক্রিয়া সঙ্গে একত্রিত করা প্রয়োজন,রক্ষণাবেক্ষণ অ্যাক্সেস, এবং জাহাজের অনুমোদিত মোরিং ব্যবস্থা।

দ্রুত বিবরণী

• ফাংশনঃ মোরিং / ডার্পিং → নিয়ন্ত্রিত লাইন হ্যান্ডলিংয়ের জন্য ডিজাইন করা হয়েছে; এটি একটি দড়ি স্টোরেজ লিঞ্চ হিসাবে বর্ণনা করা উচিত নয়।
• ড্রাইভ বিন্যাসঃ অনুভূমিক বৈদ্যুতিক মোটর + হ্রাস গিয়ারবক্স → গ্যাসের বিন্যাসে নিশ্চিত হলে ডেকের উপরে ড্রাইভ ট্রেনের অ্যাক্সেস সমর্থন করে।
• ক্যাটালগ মডেল পরিসীমাঃ ZY-3T থেকে ZY-10T → মডেলের নামকরণ 3, 5, 8 এবং 10 টন শ্রেণীর টার্ন কনফিগারেশন নির্দেশ করে; সঠিক নামমাত্র টার্নটি চূড়ান্ত ডেটা শীট থেকে নিশ্চিত করা উচিত।
• ডার্পিং হেডের ব্যাসার্ধঃ 330×510 মিমি সরবরাহিত মডেল টেবিলে → নির্বাচিত মাথাটি প্রকৃত দড়ি নির্মাণ এবং বাঁক ব্যাসার্ধের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ থাকতে হবে।
• রেফারেন্স স্পিডঃ 10 / 15 মি/মিনিট সরবরাহিত মডেল টেবিলে → টেবিলটি দুটি অপারেটিং স্পিড / মোটর-পাওয়ার সমন্বয়কে উপস্থাপন করে এবং চূড়ান্ত নির্মাতার নিশ্চয়তা প্রয়োজন।
• বৈদ্যুতিক মোটর শক্তিঃ 7.5 ′′30 kW সরবরাহিত মডেল টেবিলে → উত্সের শিরোনাম থেকে সংশোধন করা হয়েছে ′′পাওয়ার (কেএন) ′′; চূড়ান্ত মোটর নামকরণ মডেল, গতি এবং দায়িত্বের উপর নির্ভর করে।
• নিয়ন্ত্রণঃ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী স্থানীয় বা দূরবর্তী → চূড়ান্ত নিয়ন্ত্রণ স্টেশন, জরুরী স্টপ, ইন্টারলক এবং দৃশ্যমানতার প্রয়োজনীয়তা প্রকল্পের নির্দিষ্ট।
• ইনস্টলেশনঃ প্রস্তুত ফাউন্ডেশনের উপর বোল্টযুক্ত সরঞ্জাম বেস → ধরে রাখার বোল্ট, ডেক রিইনফোর্সমেন্ট এবং ফাউন্ডেশন প্রতিক্রিয়াগুলি জাহাজের নকশা / অনুমোদিত ইনস্টলেশন অঙ্কন দ্বারা নিশ্চিত করা উচিত।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ জাহাজের ধরন, ইনস্টলেশনের অবস্থান, প্রয়োজনীয় নামমাত্র টান, ওয়ার্পিং গতি, অপারেটিং ডিউটি এবং ক্যাপস্টানটি কেবলমাত্র স্বাভাবিক মোরিং / ওয়ার্পিংয়ের জন্য কিনা তা নিশ্চিত করুন।

ধাপ ২ঃ দড়ি টাইপ, নির্মাণ, ব্যাসার্ধ, এমবিএল / এলডিবিএফ, যদি প্রযোজ্য হয়, দড়ি প্রস্তুতকারকের ডি / ডি গাইডেন্স, লাইন দিক, নিকটবর্তী রোলার / ফেয়ারলিড নিশ্চিত করুন,এবং প্রয়োজনীয় warping মাথা ব্যাসার্ধ বা প্রোফাইল.

পদক্ষেপ 3: জাহাজের বৈদ্যুতিক সরবরাহ নিশ্চিত করুনঃ ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ, মোটর ডিউটি, প্রয়োজনীয় গতির বিন্যাস, স্টার্ট পদ্ধতি / VFD যদি প্রয়োজন হয়, ঘরের সুরক্ষা, নিরোধক শ্রেণি,এবং বিপজ্জনক এলাকার জন্য যে কোন প্রয়োজনীয়তা.

ধাপ ৪ঃ স্থানীয়/রিমোট কন্ট্রোল, জরুরী স্টপ অবস্থান, অপারেটরের দৃশ্যমানতা, যোগাযোগের প্রয়োজনীয়তা এবং প্রকল্প-নির্দিষ্ট ব্রেক, ইন্টারলক বা পুনরায় শুরু প্রতিরোধের প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৫ঃ ফাউন্ডেশন/ডেক ব্যবস্থা, মাউন্ট স্পেস, দড়ি লিড উচ্চতা, মোটর এবং গিয়ারবক্স রক্ষণাবেক্ষণের জন্য অ্যাক্সেস এবং অনুমোদিত ফাউন্ডেশন বা জিএ অঙ্কন প্রদান করুন।

ধাপ ৬ঃ উপাদান এবং লেপের প্রয়োজনীয়তা, পরিমাণ, শ্রেণীবিভাগ, পরিদর্শন/পরীক্ষার পরিধি, শংসাপত্রের প্রয়োজনীয়তা, সরবরাহের গন্তব্য, সরবরাহের প্রয়োজনীয় সময় নিশ্চিত করুন।এবং রেফারেন্স অঙ্কন বা ছবি.

কাঠামো

Vertical warping head | Horizontal electric motor | Reduction gearbox | Shaft and bearing arrangement | Coupling as applicable | Equipment base / support frame | Bolted shipboard foundation | Local / remote control equipment

মোরিং, ড্রাইভ এবং ইনস্টলেশনের সুবিধা

• উল্লম্ব বাঁকানো মাথা একটি নির্দিষ্ট দড়ি-সংরক্ষণের ড্রাম ব্যবহার না করে একটি কমপ্যাক্ট লাইন হ্যান্ডলিং পয়েন্ট সরবরাহ করে, যা ডেকের বিন্যাস সীমাবদ্ধ যেখানে ক্যান, পোর্ট এবং সাইড মোরিং স্টেশনগুলির জন্য উপযুক্ত।
• অনুভূমিক মোটর / গিয়ারবক্স বিন্যাস সরাসরি রক্ষণাবেক্ষণ অ্যাক্সেস উন্নত করতে পারে যেখানে GA বিন্যাস ডেকের উপরে ড্রাইভ উপাদান রাখে;ফাউন্ডেশন অনুমোদনের আগে প্রকৃত অপসারণ স্থান এবং পরিষেবা অ্যাক্সেস পরীক্ষা করা উচিত.
• ISO 6482:2017 ওয়ার্পিং-হেড নির্বাচনকে একটি কসমেটিক মডেল পার্থক্য হিসাবে চিকিত্সা করার পরিবর্তে ইচ্ছাকৃত দড়িটির সাথে মেলে।ডেক মেশিনের জন্য চিহ্নিতকরণ এবং নির্বাচন নিয়ম.
• লাইন সীসা কাছাকাছি chokes, fairleads এবং rollers সঙ্গে একসঙ্গে পর্যালোচনা করা উচিত।অত্যধিক দিক পরিবর্তন এবং অপারেটর খারাপ অবস্থান এমনকি যখন capstan টান পর্যাপ্ত হয় ব্যবহারিক mooring-সিস্টেম কর্মক্ষমতা হ্রাস করতে পারেন.
• ভিত্তি নকশা সরঞ্জাম ইন্টিগ্রেশন অংশ. warping-head টান টর্ক এবং অনুভূমিক প্রতিক্রিয়া যা বেস, ধরে রাখা বোল্ট মাধ্যমে স্থানান্তরিত করা আবশ্যক সৃষ্টি করে,সমর্থনকারী ভিত্তি এবং স্থানীয় স্কেল কাঠামো.
• পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য ডার্কিং পৃষ্ঠ, গিয়ারবক্স লুব্রিকেন্ট, বিয়ারিং, কপলিং, ফিক্সিং উপাদান, সিলিং, মোটর, বৈদ্যুতিক কেস অন্তর্ভুক্ত করা উচিত,শুধুমাত্র মোটর শক্তি উপর ফোকাস করার পরিবর্তে নিয়ন্ত্রণ এবং ফাউন্ডেশন সংযোগ.

কাস্টম অ্যাট্রিবিউট

• ফাংশনঃ মোরিং / warping → লাইন হ্যান্ডলিং ডিউটি; একটি দড়ি স্টোরেজ ফাংশন নয়।
• ড্রাইভঃ বৈদ্যুতিক, অনুভূমিক মোটর বিন্যাস → অনুমোদিত জিএ অঙ্কন অনুসরণ করার জন্য চূড়ান্ত মোটর ওরিয়েন্টেশন এবং সংযোগ বিন্যাস।
• নামমাত্র টানঃ মডেল-নির্ভর → দড়ি MBL / LDBF, ফিটিং SWL এবং ফাউন্ডেশন নকশা লোড থেকে পৃথক রাখা।
• ডার্কিং হেডঃ সরবরাহিত মডেল টেবিলে 330 ′′ 510 মিমি → চূড়ান্ত প্রোফাইল এবং ব্যাসার্ধটি নির্বাচিত দড়িটির সাথে পরীক্ষা করা হবে।
• গতিঃ 10 / 15 মিটার/মিনিট সরবরাহিত মডেল টেবিলে → সঠিক গতি নিয়ন্ত্রণ ব্যবস্থা নিশ্চিত করা হবে।
• উপাদানঃ নিশ্চিত করা হবে → উৎস ওয়েবপেজে স্টেইনলেস স্টিল, হালকা স্টিল এবং কাস্টিং সাধারণভাবে তালিকাভুক্ত করা হয়েছে, তবে উপাদান-নির্দিষ্ট উপাদান গ্রেডগুলি সংজ্ঞায়িত করা হয়নি।
• নিয়ন্ত্রণঃ স্থানীয় বা দূরবর্তী → প্রকল্পের প্রয়োজনীয়তা অনুযায়ী চূড়ান্ত নিয়ন্ত্রণ দর্শন এবং নিরাপত্তা ফাংশন।
• ইনস্টলেশনঃ প্রস্তুত ভিত্তিতে বোল্ট → বোল্ট বিন্যাস, ডেক শক্তিশালীকরণ এবং সরঞ্জাম প্রতিক্রিয়া প্রকল্প অঙ্কন নিশ্চিতকরণ প্রয়োজন।
• স্ট্যান্ডার্ড রেফারেন্সঃ আইএসও ৭৮২৫ঃ২০১৭ / আইএসও ৬৪৮২ঃ২০১৭ যেখানে চুক্তিগতভাবে প্রযোজ্য → চূড়ান্ত নিয়ন্ত্রক স্ট্যান্ডার্ড এবং শ্রেণির নিয়মগুলি ক্রয়ের স্পেসিফিকেশনে উল্লেখ করা হবে।

কিভাবে কাজ করে

Electric motor starts → Reduction gearbox transmits torque to the vertical warping head → Mooring line takes controlled turns around the warping surface → Friction develops hauling force while the free tail is managed → Line is heaved or paid out through the vessel’s mooring lead arrangement → Operator stops / controls the capstan according to the approved mooring procedure

অ্যাপ্লিকেশন

Bow mooring stations | Stern mooring stations | Ship-side line-handling stations | Merchant vessels | Tankers | Bulk carriers | Cargo vessels | Workboats | Barges | Tug and service vessels | Newbuilding and retrofit mooring systems

সার্টিফিকেশন এবং সুবিধা

ক্লাস সার্ভে, উপাদান ডকুমেন্টেশন, প্রস্তুতকারকের পরীক্ষার শংসাপত্র, কারখানার পরিদর্শন এবং প্রত্যক্ষ ফাংশন / লোড পরীক্ষার প্রকল্পের প্রয়োজনীয়তা, অনুমোদিত অঙ্কন,অনুমোদিত পরিদর্শন পরিকল্পনাএই নথিগুলিকে প্রতিটি সরবরাহের সাথে স্বয়ংক্রিয়ভাবে অন্তর্ভুক্ত করা উচিত নয়।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: ক্যাপস্টান টান কি মোরিং লাইন এমবিএল বা ডেক ফিটিং এসডাব্লুএল এর সাথে একই?

A1: না. নামমাত্র ক্যাপস্ট্যান টান হল উল্লিখিত অপারেটিং অবস্থার অধীনে warping মাথা উপলব্ধ টানা শক্তি। মোরিং লাইন MBL / LDBF, জাহাজ নকশা MBL, ফিটিং SWL,পরীক্ষার লোড এবং ফাউন্ডেশন ডিজাইন লোড বিভিন্ন ইঞ্জিনিয়ারিং মান এবং পৃথকভাবে সংজ্ঞায়িত করা উচিত.

প্রশ্ন ২ঃ ওয়ার্পিং হেডের ব্যাসার্ধ কীভাবে নির্বাচন করা উচিত?

A2: প্রথমে প্রকৃত দড়ি প্রকার, নির্মাণ এবং ব্যাসার্ধ নিশ্চিত করুন, তারপরে দড়ি প্রস্তুতকারকের বাঁক ব্যাসার্ধ / ডি / ডি গাইডেন্স এবং প্রযোজ্য warping-end প্রোফাইলের প্রয়োজনীয়তা পরীক্ষা করুন। আইএসও 6482:২০১৭ সালটি ডর্পিং-এন্ড প্রোফাইলের জন্য একটি প্রাসঙ্গিক রেফারেন্স, কিন্তু চূড়ান্ত নির্বাচনটি প্রকল্পের দড়ি এবং অনুমোদিত মোরিং বিন্যাসের সাথে মিলতে হবে।

প্রশ্ন ৩ঃ উদ্ধৃতি দেওয়ার আগে কোন তথ্য অপরিহার্য?

A3: প্রয়োজনীয় টান এবং গতি, দড়ি ডেটা, warping-head প্রয়োজনীয়তা, জাহাজের বৈদ্যুতিক সরবরাহ, নিয়ন্ত্রণ ব্যবস্থা, ইনস্টলেশন / ভিত্তি অঙ্কন, বর্গ এবং পরীক্ষা সুযোগ, পরিমাণ,গন্তব্য এবং প্রয়োজনীয় বিতরণ সময়প্যারামিটার টেবিলটি চূড়ান্ত হিসাবে প্রকাশের আগে বর্তমান উত্স টেবিলের তিনটি টিবিসি পুল এন্ট্রিগুলিও নিশ্চিত করা উচিত।
